Durum: | Süpürge ile | Sertifika: | Ana Parçalar CE |
---|---|---|---|
çalışma istasyonu: | Bir istasyon Bir Kesici veya İki kesici | Makine Rengi: | Beyaz veya müşteri ihtiyacına göre |
Üç Eksen: | X,Y,Z Eksenleri Servo Aygıtı | Komütatör Yuvarlaklığının Tornalanması: | ≤0,0035 mm |
HS kodu: | 84581100 | Torna Amaçlı: | Gerekli Komütatör OD, Yüzey mikro bitirme, Salgı |
Vurgulamak: | rotor torna makinesi,Torna Tezgahı |

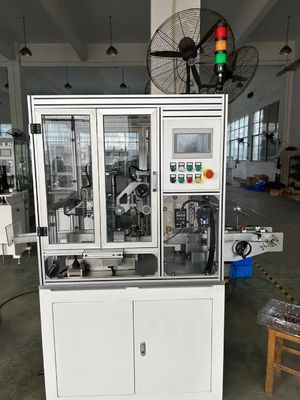

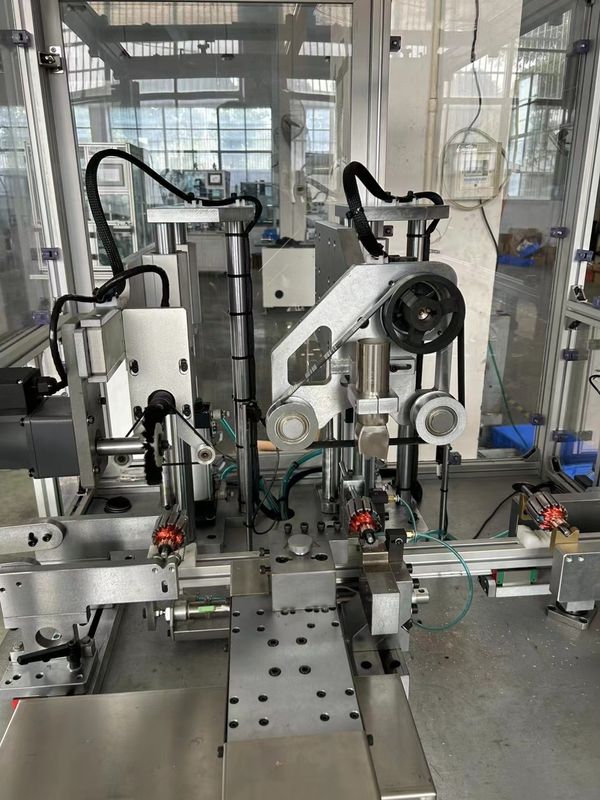

İki kesiciler komutatörü hassas dönüştürme makinesi üç servomotor WIND-3A-PL
Dönüştürücü fırça parça alanı nispeten küçük bir kesir
At tozu motor armatürü, mini motor rotoru, starter armatür komutatörü vb.
Kesin dönüştürme, freze, komutatörün yüzeyini işleme izin vermekcilalama ve cilalama,
İyi uygunluk elde etYüzey mikro bitirme, motor karbon fırçası ile iyi çalışmak için runout.
(1)Rekabetçi Üç eksenli servo aygıtı dönen işleme makinesinin avantajları
1.Tam üç eksenli servo aygıt kontrolü ile
2En küçük komutatör, döven komutatör, hassas dönüş makinesi ile işlenir:
Dönmüş pencere kaldırıcı küçük armatür komutatörü OD 7mm, Çubuk OD 3.0mm
3. Bu dönme makinesi farklı dönme yönü için gerekli iki kesicilerle çalışabilir
4. Dönüştürme aracı elmas malzemedir, ayrıca araç tutucular ve eklentiler özel olarak yapılabilir
bakır, alüminyum hariç özel malzemelerin katlanılması için
(2)Komutatör dönüş makinesi konfigürasyonu
Z Eksen Mitsubishi Servo sistemi (Dönüş uzunluğu)
X Eksen Mitsubishi Servo sistemi (Dönüş derinliği)
Y Eksen Mitsubishi Servo sistemi (Press Arm)
Dokunmatik ekran: Mitsubishi
Tayvan TBI Top vida çubuğu
Tayvan Airtac silindir
(3)Hassas Döner Döner Makinesinin Spesifikasyonu
Kommutatör yuvarlaklığı: ≤0.0035mm
(kullanıcının komutatör malzemesine, armatür ocağı kalitesine ve rulman kalitesine bağlıdır)
Kabalık: ≤Ra 0.4 (müşteri ̆n armatür kalitesine bağlı)
Armatür OD: Ф20~Ф100mm (komutör tarafı < 100mm)
Çubuk uzunluğu: 32~250mm
Çubuk OD: Ф3~Ф25mm
Komutatör OD: Ф4.3~Ф50mm
Z yönlü kesicinin besleme hızı: dokunmatik ekranda ayarlanabilir, adımsız ayarlanabilir
Z yönlü kesicinin geri dönüş hızı: programla ayarlandı
X yönlü kesicinin besleme hızı: dokunmatik ekranda ayarlanabilir, adımsız ayarlanabilir
X yönlü kesicinin geri dönüş hızı: program üzerine ayarlandı
Z yönünde kesim uzunluğu: dokunmatik ekran üzerinde ayarlanabilir, Max. 4 defa farklı ayarlayabilirsiniz
Kesim uzunluğu ((Max 30mm)
Z yönünde yolculuk: Max 80mm
Üretim verimliliği: tüm döngü≤12s/pc ((iki kere kesme)
Hava basıncı: 4 ~ 6kg/cm2
Ayar: elmas V şeklindeki günlük
Toplam güç: 2.5KW
Makine gücü: 50/60Hz AC220V±10% ((tek fazlı)
Burring çıkarma makinesinin gücü: 50/60Hz AC230V±10% ((tek fazlı)
Süpürge gücü: 1.5KW,50/60Hz AC380V ± 10% ((üç fazlı)
Ağırlığı: yaklaşık 1.100Kg
Makine boyutu: 1.300mm x 900mm x 1600mm3
