Fan Motoru İçin Dört İğneli Dolaşım Makinesi Gölgelenmiş Dört Kutuplu Segment Stator
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Yuva tipi: | İç yuva BLDC motor gölgele motor | Stator kutupları: | Dört kutup fırçasız merdiven |
|---|---|---|---|
| Sarım Verimliliği: | Bir İstasyon 4 İğneli Rüzgar, yaklaşık 2 Dakika/pc | otomasyon türü: | tam otomatik |
| Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
| Vurgulamak: | iğne sargıcısı,bldc sarma makinesi |
||

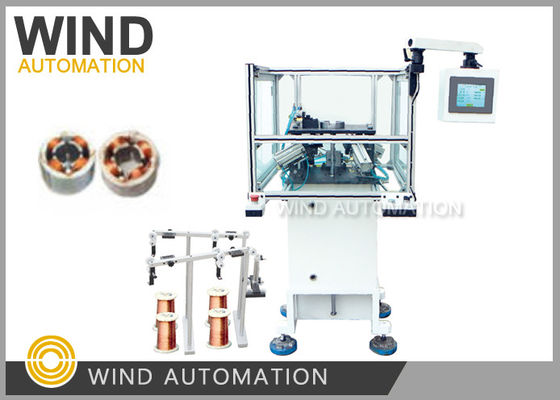

Fan Motoru için Dört İğneli Dolaşım Makinesi Gölgeleştirilmiş 4 kutuplu Segment Stator WIND-1A-TSM
(1)Uygulama
Dört kutuplu gölgele motor statör sargısı için özel makine,
a. 4pcs İğneler aynı anda 4 yuva fırlatır, 4 kutuplu segmentli motor genellikle gölgeli kutup motorudur
b. 4 Otomatik sıkıştırma ve kesme tel cihazı kümeleri otomatik işlem ve verimliliği sağlamak
C. 1pc yara statörü almak 2 dakika sürdü.
(2)Avantajlar
1. rüzgar 4 yuva her seferinde, hızlı
2Otomatik sarmalama, otomatik kesme her seferinde dört kutup
|
Otomatik stator iğne sarma makinesi uygulaması |
Dört kutuplu gölgele motor statör sargısı
|
|
4 adet sarma nozel |
4 kutup rüzgarı aynı anda 400 rmp
|
|
4ploles stator iğne sargısı |
Dört kutuplu gölgeli motor için özel makine
statör sargısı
|
(3)Dört iğnelik sargı makinesi WIND-1A-TSM ve tek Çin motoru arasındaki hikaye
üreticisi
Bu makine, yerel bir klinikten bizden 50 adet sipariş etmişti.
Birkaç yıl önce Çinli bir motor üreticisi ilk kez 1 adet WIND-1A-TSM sipariş etmişti.
Makineyi fan havalandırma cihazını 4 kutuplu motor statörünü sarmak için kullandıktan sonra, bu 4 iğneli sargıyı buldular.
El yapımı sarma ile karşılaştırıldığında bakır telini kurtarmak için hızlı ve çok uygundur.
(Eğer manuel sarma ve yerleştirme, bobin yüksekliği çok yüksek),
Tekrar 5 adet sipariş verdiler ve her yıl tekrar sipariş verdiler.
Çünkü bakır telden tasarruf 4 ~ 5 ayda yerel motor için yaklaşık 1 makine maliyeti
üreticisi
(4)Stator Vinder Yapılandırması
Büyük güçlü adımlı motor
Mitsubishi PLC
Dahili insan-makine arayüzü
AIRTAC silindir
(5)Parametreler
Kablo çapı:0.08~1.00mm
Stator kimliği:15 ~ 65mm
Çekirdek uzunluğu:7-90mm
0-99999 numaralı viraj
İşlem seçeneği: adım atma, Otomatik
Stator kutupları: 4 kutup
Hava basıncı: 5 ~ 7 kg / cm2
Güç:2KW, AC220V 50/60Hz
Boyut: 1550*900*1450mm
Ağırlık: yaklaşık 450 kg
Motor sarma makinesi üreticisi örneği gereklidir:
1Stator yığını örnekleri her biri 5 adet
2Bakır tel ölçütü her bir rulo
3Stator laminasyon çizimi ve sarma çizimi
Lütfen videoyu görmek için aşağıdaki resme tıklayın
