Durum: | Yeni | Sertifika: | Ana Parçalar CE |
---|---|---|---|
çalışma istasyonu: | Tek İstasyon | Motorlu Uygulama: | Tekerlekli motorda |
otomasyon türü: | Tam otomatik sarma, dizme, kesme | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
Satış sonrası: | Yurtdışında makine servisi yapabilecek mühendisler mevcut | ||
Vurgulamak: | fırçasız motor sargısı,Motorlu sarma makinesi |

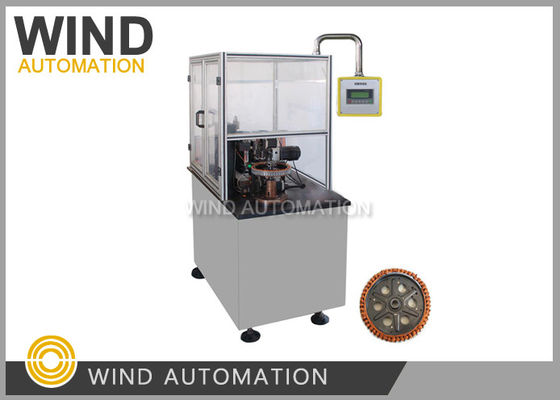

Elektrikli Bisiklet Merkezi Motor Tekerlek Statör Vinder BLDC E-Bike Muti Bobinleri Vinging WIND-HMW-1M
Uygulama:
Elektrikli bisiklet, merkez motoru, tekerlek motoru, öne çıkan motor, BLDC Motoru
Avantajları:
1Üç eksenli servo sistemi, sarma, indeksleme, düzenleme Mitsubishi servo motoru tarafından kontrol edilir
2- Uçak sarkıyor.
3Büyük dış statör kaplayan dış statör çapı 198mm,266mm
4Sabit torklu servomotor, sabit gerilim
Teknik veriler:
Stator yuvaları: Gerek yok
Stator Dış Diametresi:198mm, 226mm,262mm
Çember yolu:
Armatür Yığın yüksekliği: 14-30 mm
Tel çapı: 0.3mm- 0.6mm
Kablo sayısı:1-13 adet
Hava kaynağı basıncı:0.4-0.7MPa
Güç kaynağı Voltajı: 3 faz 380V ± 10% 50Hz
Güç: Yaklaşık 3 kW
Ana yapılandırma:
Kontrol sistemi |
Japonya MitsubishPLC
|
Servo sistemi |
Japonya MitsubishServo sistemi
|
Gerginlik sistemi |
Sabit torklu servomotor, sabit gerilim
|
Soru ve Cevap:
1.Dolaştırma makinesinin indeksleme yapma şekli: manuel mi otomatik mi?
Otomatik olarak Mitubishi servo cihazı ile
2.Stator sarma sürecinde nasıl sabitlenir?
Stator üzerinde manuel olarak yüklemek ve kapakla basın
3.Bakır telin çapları makinenizin hangi aralığında çalışabilir (minimum ve maksimum)?
0.3mm ile 0.51mm arasında
4. sarma makinesinin işleyebileceği yığma uzunluklarının aralığı nedir?
Standart tekerlekli motor sarma makinesinin merkezi motor statör yığın yüksekliği 10mm ~ 30mm,
20mm~50mm (özel yapılmış)
5.Dolaşma süreci otomatik mi yoksa manuel mi?
Otomatik olarak Mitubishi servo cihazı ile
6.Kablo bakırı sarmalama sırasında veya sonrasında basıp sıkıştırmak mümkün mü?
Bir ayrı makine ile sarma işleminden sonra tel sıkıştırın
7.Makine açık yuva genişliğinin boyutunda herhangi bir sınırlama var mı?
Min. Açık yuva genişliği>1.8mm, Çin'de merkezi motor sarma yuva açık genişliği genellikle 2mm, 3mm
8.Makinenin operatörün çalışma alanındaki yüksekliği nedir?
Dolaştırma makinesinin çalışma yüksekliği 750 mm
9.Kabloların doğru olup olmadığını kontrol edecek sensörler var mı?(örneğin sensör
ÇekEğerKablo kırılmış mı?
Makine durduruyor ve tel kırılmışsa alarm veriyor.
10Tekerlek motoru yuvarlandıktan sonra test etmek için makineleriniz var mı?
Evet, ayrı test makinesi
11.Parçaları sarmadan önce ve sarıldıktan sonra makineye nasıl koyarsınız?
Ağır bir tekerlekli motor, yaklaşık 15 kg.
Bu kadar ağır statörle uğraşmadık.Yukarı yükleme / boşaltma 5KGS altında manuel olarak yapılır
Örneğin, 198 mm OD tekerlek motor statör ağırlığı yaklaşık 2KGS
Lütfen videoyu görmek için aşağıdaki resme tıklayın
