İğne sarma tavan fan Motor sarma makinesinin üretimi için prototipler statörler
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Uygulama: | Adımlı motor, fırçasız DC motor Muti kutupları statör, fan motoru | Prototipler Stator: | Pilot çalıştırma, statör prototiplerinin üretimi için laboratuvar kullanımı. |
|---|---|---|---|
| çalışma istasyonu: | Tek İstasyon | sarma hızı: | Tel Ölçüsüne göre 300RPM ila 500RPM |
| Otomatik Tip: | Otomatik sarma, Otomatik indeksleme | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
| Muti kutupları: | 6 kutup,8 kutup,9 kutup,10 kutup,12 kutup,14 kutup,18 kutup | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
| Vurgulamak: | Uçak sarma makinesi,fırçasız motor sargısı |
||

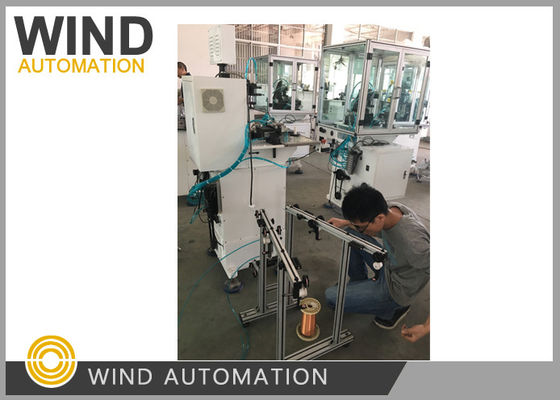

Laboratuvarda kullanılan iğne sarma makinesi Statör prototipleri üretimi için WIND-1-TSM
Uygulama:
WIND-1-TSM, laboratuvarda kullanılan,
6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup, 18 kutup kaplayan statör prototipleri
Adımlı motor, fırçasız DC motor Muti kutupları statör
Rekabet avantajları:
1. stator türleri için araçları değiştirmek kolay, iğne sarma için temel ve akıllı cihaz bir yuva bir
2. Min. açılış yuvası boyutu 1mm ile büyük ve küçük multipole BLDC statörleri işleyebilir
3. WIND-1-TSM tipi stator inding makinesi için,
6 kutuplu, 8 kutuplu ve 9 kutuplu statör, alet değiştirerek aynı sarma makinesini kullanabilir.
10 kutup, 12 kutup, 14 kutuplu statör, alet değiştirerek aynı sarma makinesini kullanabilir
4Küçük miktarda ürünlere yatırım yapabilecek BLDC motor üreticileri için çok uygundur.
İğne sargıcının teknik özellikleri:
Tel çapı: 0.08 ~ 1.20mm
0-99999 numaralı viraj
Stator ID:9~65mm Yığın yüksekliği:7-115mm
Stator Min: 1 mm
Min. iğne nozel boyutu:3*0,35*8,5 mm
Çalışma seçeneği: adım adım/otomatik
Stator kutupları: 6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup, 18 kutup (Özel)
Hava basıncı:0.5~0.7MPa Güç:1KW, AC220V 50/60Hz
Ağırlık: yaklaşık 350 kg Boyut: 1600 ((L) x 900 ((W) x 1450 ((H) mm
Üretkenlik: 1 mm'lik yuvarlakta statör açılışı başına, 350 RPM'den daha düşük bir hız önerilir.
Soru ve Cevap:
1.Statorumuz için hangi tip stator iğnesi sargısını seçmeliyiz?
Makine WIND-1-TSM yaygın olarak 6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup ve
18 kutup
Tek fazlı veya üç fazlı adımlı motor ve BLDC motoru
Makine Yuvarlama, İndeksleme ve Kesme yüksek statör olmayan yuva doldurma hızı için düzenleme olmadan otomatik olarak
Yuvarlama makinesi WIND-1-TSM yuvarlama olmayan otomatik indeksleme aygıtı ileve açı salınımı
Cam cihazı büyük ve küçük kabloları sarmak için çok uygundur.BLDC motor statörleri
2. Stator sarma makinesini kullanma eğitimi nasıl?
Makine eğitimi için, genellikle teslimat öncesi denetlemek için fabrikamıza bir mühendis yollarsınız.
WIND-1-TSM karmaşık bir makine değil, Eğer mühendisiniz deneyimli ise o zaman ihtiyacınız yok
Gel de ameliyat için bazı videolar çekelim.
3.Sizden gelen makine çalıştırıldı mı?
Evet, makinede güç için makine tarafından açılır ve
Başlat, acil durum düğmesi, otomatik/Adım makinesi çalıştırmak için anahtar
4.Neden statöre ihtiyacın var?
Yara statörü Shanghai Wind Automation'ı gösterebilir.
sarma şeması, sarma yolu, köprü tel, terminal tel
Eğer yara statör yoksa, lütfen sarma çizim sağlamak
Aşağıdaki örnekler ve çizimler makine üretimi ve işletme için gereklidir:
1. İzolasyon kapağı veya izolasyon kağıdı ile sarılmamış 5 adet statör yığını
2Yara statörü 1 adet.
3Bakır tel 10 adet statör sarmak için yeterli.
4Stator laminasyon çizimi ve sarma çizimi
Lütfen videoyu görmek için aşağıdaki resme tıklayın
