Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | Sertifika: | CE |
---|---|---|---|
çalışma istasyonu: | Tek İstasyon | sarma hızı: | Tel Ölçüsüne göre 300RPM ila 500RPM |
Otomatik Tip: | tam otomatik | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
Satış Sonrası Sarma Hızı: | Denizaşırı makinelere hizmet verecek mühendisler | ||
Vurgulamak: | iğne sargıcısı,Motor Stator Sarma Makinesi |

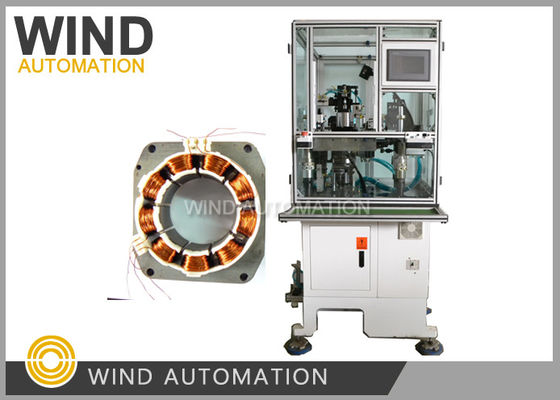

Muti Pollar BLDC Motor Stator İğne Dolaşım Makinesi Üç Kafadan Daha HızlıWinder WIND-3A-TSM
Uygulama:
İğne sarma BLDC statörleri dikiş makinesi,Kondisyonlu kompresör,Buzdolabı
Kompresör,su pompası otomotiv uygulaması, 6 kutupluk, 9 kutupluk, 12 kutupluk veya
18 kutup
Avantajları:
Üç başlı sarma gibi hızlı.
makine |
Aynı anda 3 iğneyle 3 yuva yuvası.
9 kutuplu BLDC statör için 3 kere sarmalama bitirebilir.
|
Dönüştürme aralığı |
Her faz için aynı sarma yolu ile 3 fazlı BLDC motoru,
Özellikle 0.8 mm civarında kalın tel çapı için uygundur (AWG20)
|
Motör uygulama |
Dikiş makinesi, klimalı kompresör, buzdolabı.
Kompresör,su pompası otomotiv uygulaması, yakıt pompası
|
Özellik:
Fırçasız motor statör sarma makinesi WIND-3A-TSMÇok kutuplu üç fazlı statör üretmek için tasarlanmıştır.
Çember şeklindedir.Kabloları aynı anda ve otomatik olarak sarıp düzenler.
İğne sargıları, sargı, indeksleme, köprü tellerini yerleştirme, kesme telleri tamamen otomatiktir.
Parametreler:
Kablo çapı:0.08~1.2mm (AWG17~AWG39)
Stator kimliği:15 ~ 65mm
Çekirdek uzunluğu:7-110mm
0-99999 numaralı viraj
Çalışma seçeneği: adım adım/otomatik
Stator kutupları: 6 kutup, 9 kutup, 12 kutup, 18 kutup (Kustomlaştırılmış)
Hava basıncı: 5 ~ 7 kg / cm2
Güç:2KW, AC220V 50/60Hz
Ağırlık: yaklaşık 450 kg
Boyut: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Soru ve Cevap:
1. Katılan çizimde statörümüz için hangi tip statör iğnesi sargısını seçeceğiz?
Yuvarlama verilerine göre, 27 dönüş sayısı, tel çapı 0.8mm,
Önerdiğimiz sarma hızı 300 RPM'dir ve 1 PC yara statörünü elde etmek yaklaşık 1 dakika sürer.
Bir saatte 60'tan fazla alabilirsin.
3Makine izleri için hangi malzeme listesi hazırlayacağız?
Makine üretimi ve işletme için aşağıdaki örnekler gereklidir:
1Stator yığını 5 adet sargısız.
2Yara statörü 1 adet.
3Bakır tel 1 rulo 15 adet statör sarmak için yeter.
Lütfen videoyu görmek için aşağıdaki resme tıklayın
BLDC Motor yaygın olarak günlük aletler, otomotiv endüstrisi, havacılık, tüketici
Elektronik, tıbbi elektronik, endüstriyel otomasyon ve diğer cihazlar ve aletler.
BLDC, mekanik bir komutatör fırçası kullanmadan doğrudan elektronik komutatörleri kullanır.
yapısı.
BLDC, fırçalı motorlara göre birçok avantajı vardır, örneğin:
1. Daha iyi tork hızı özellikleri elde edebilirsiniz
2Yüksek hızlı dinamik tepki.
3. Yüksek verimlilik
4Uzun ömürlü.
5- Gürültü düşük.
6Yüksek hız.
Ek olarak, BLDC'nin üstün tork ve form faktörü, motorun kullanıldığı uygulamalar için daha uygundur.
Kendisi ağırlık ve boyut konusunda gereksinimleri vardır.
