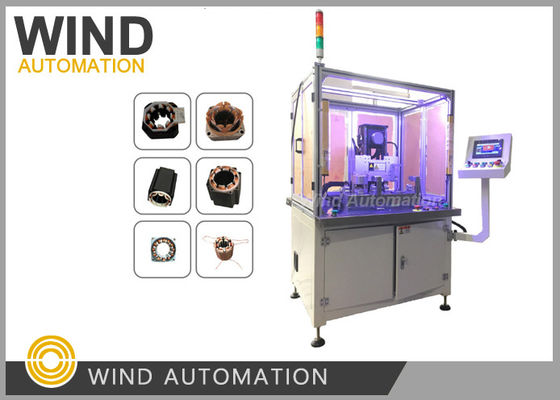

BLDC Motor Stator İğne Sarım Makinesi 60RPM Paralel Tellerden 600RPM İnce Tele


Bu iğne sarım, hem yuva içi stator hem de dıştan rotorlu stator sarabilir,

dört eksenliYaskawa Servo Motor , sarıcı hareket kabiliyeti esnektir,

hareketler sarım, geçiş, sarma ve yuvalama, kesme işlemleri otomatik olarak yapılır


İğne sarım hızı tel boyutuna, stator boyutuna ve paket yüksekliğine bağlıdır,

Tel 0.1mm, stator küçük ve paket yüksekliği küçük olduğunda Maks. 500RPM,

Tel büyük, stator boyutu ve paket yüksekliği büyük olduğunda Min 60RPM,



Sarıcı makine Avantajlar

1. Nozülü yukarı ve aşağı hareket ettirerek ve stator çekirdeğini döndürerek herhangi bir iz üzerinde sarım yapılabilir.

   Bu nedenle, bilgisayar sarım prosedürü değiştirilerek,

    sarımlar farklı çekirdek paket yüksekliğine ve farklı yuva sayısına sahip statorlara ayarlanabilir.

2.  Herhangi bir operasyonel anormallik ve arıza durumu, insan-makine diyalog modunda çalıştırma ve bakım için uyarılır.
   diyalog modu.
3. Dikiş ayaklarının sayısı iplikle rastgele ayarlanabilir ve belirtilen 360 derecelik konumda

  durdurulabilir, bu da iplik geçirmeyi basit, kullanışlı hale getirir ve toplam üretim süresini kısaltır

4. Sarım yaparken, her katmandaki bobin sayısı esnek bir şekilde değiştirilerek farklı stator tiplerinin
     sarım dizilim modu elde edilebilir.

5. Ürün programlaması basittir ve kullanışlıdır, benzersiz özel yazılımlı,
    sınırsız yükleme ve indirme depolama alanına sahiptir. Basit eğitimle ustalaşması kolaydır.
6. Satır içi yuvalama işlemi yüksek performanslı kontrol sistemi ve
     Yaskawa servo motor tarafından gerçekleştirildiği için, satır içi emaye telin konumunun kararlılığı
     sağlanır ve süre kısalır.
7.  Her ünite standartlaştırılmıştır, kolayca değiştirilebilir ve kolayca sökülebilir.

8. Tüm takımlar, hariç olmak üzere 1 dakika içinde çok kolay değiştirilir



Makinenin çalışma videosunu izlemek için lütfen aşağıdaki videoya tıklayın

Bir iğne sarım makinesiseçerken, en önemli şey genellikle şudur:

Tutarlı bir şekilde kararlı, hasarsız, yüksek yuva dolgulu sarım üretebilir mi.

Çünkü iğne sarımı esas olarak şunlar için kullanılır:

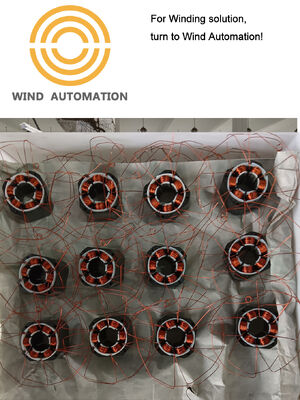

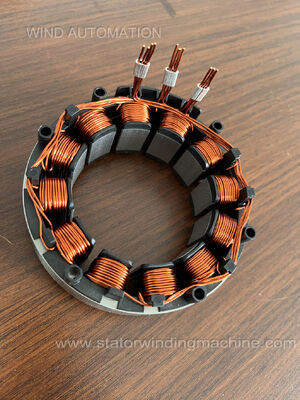

• BLDC statorları
• EV motorları
• drone motorları
• servo motorlar
• cihaz motorları

burada sarım kalitesi doğrudan şunları etkiler:

• verimlilik
• tork
• ısı üretimi
• güvenilirlik

Anahtar faktörler şunlardır:

1. Sarım Hassasiyeti (En Kritik)

İğne sarımı, son derece doğru tel konumlandırması gerektirir.

Önemli noktalar:

• tur sayısı doğruluğu
• katman tutarlılığı
• tekrarlanabilir iğne hareketi
• dişler arasında doğru indeksleme

Düşük doğruluk şunlara neden olur:

• düzensiz geri EMF
• dengesizlik
• titreşim
• daha düşük verimlilik

Şunları arayın:

• servo kontrollü eksenler
• yüksek tekrarlanabilirlik
• hassas enterpolasyon kontrolü

2. Tel Koruması

Çok önemli.

İğne sarımı sırasında tel şunları yaşar:

• bükülme
• gerilim
• sürtünme
• ivmelenme

Makine emayeye zarar verirse:

• kısa devreler oluşur
• yalıtım güvenilirliği düşer

Önemli özellikler:

• pürüzsüz iğne yüzeyi
• seramik kılavuzlar
• optimize edilmiş iğne yolu
• kararlı gerilim kontrolü

Özellikle şunlar için kritiktir:

• ince tel
• yüksek hızlı sarım
• saç tokası yoğun statorlar

3. Yuva Dolum Kapasitesi

İğne sarımının en büyük avantajlarından biri şudur:

Yüksek yuva dolum faktörü

Daha iyi yuva dolumu şu anlama gelir:

• daha fazla bakır
• daha yüksek tork yoğunluğu
• daha düşük bakır kaybı

Makine seçimi şunları dikkate almalıdır:

• en küçük yuva açıklığı
• diş geometrisi
• elde edilebilir bakır dolum oranı

Bazı motorlar sarılamaz hale gelir:

• iğne boyutu çok büyük

4. İğne Tasarımı

İğnenin kendisi son derece önemlidir.

İğne boyutları şunları etkiler:

• erişilebilir yuva boyutu
• sarım hızı
• tel stresi

Anahtar parametreler:

• iğne dış çapı
• iç çapı
• eğrilik
• malzeme sertliği

Küçük iğne:

• daha iyi erişim
• daha düşük verimlilik

Büyük iğne:

• daha hızlı sarım
• daha kötü erişim

5. Eksen Sayısı

Modern iğne sarıcıları genellikle şunları kullanır:

• 3 eksenli
• 5 eksenli
• 6 eksenli
• çoklu servo sistemleri

Daha fazla eksen şunları sağlar:

• karmaşık sarım yolları
• zorlu stator geometrileri
• daha yüksek esneklik

Özellikle şunlar için önemlidir:

• yoğun sarımlı BLDC motorlar

6. Gerilim Kontrolü

Son derece önemli.

Kötü gerilim şunlara neden olur:

• gevşek sarım
• tel üst üste binmesi
• tutarsız direnç
• emaye hasarı

En iyi sistemler şunları kullanır:

• elektronik gerilim ayarlayıcılar
• kapalı döngü gerilim geri bildirimi

7. Üretim Hızı

Seri üretim için önemlidir.

İğne sarım hızı şunlara bağlıdır:

• iğne ivmelenmesi
• indeksleme hızı
• tel besleme sistemi
• kontrol algoritması

Ancak:

aşırı hız kaliteyi düşürebilir.

İyi üreticiler şunları optimize eder:

• hareket yörüngesi
• ivmelenme eğrisi
• titreşim bastırma

8. Stator Uyumluluğu

Makine şunlarla eşleşmelidir:

• yuva sayısı
• stator dış çapı/iç çapı
• paket uzunluğu
• yuva açıklığı
• diş şekli

Özellikle şunlar için önemlidir:

• segmentli statorlar
• iç stator sarımı
• dıştan rotorlu motorlar

9. Otomasyon Yeteneği

Modern sistemler şunları içerebilir:

• otomatik yükleme
• tel kesme
• terminal işleme
• kaynak
• görüntü denetimi
• otomatik parametre değiştirme

Şunlar için önemlidir:

• iş gücünü azaltma
• tutarlılık

10. Zorlu Motorları Sarma Yeteneği

Gelişmiş motorlarda çok önemlidir.

Örnekler:

• drone motorları
• insansı robot motorları
• eksenel akı motorları
• saç tokası alternatifleri
• yüksek kutuplu dıştan rotorlu motorlar

• Bazı makineler şunları işleyemez:

• dar yuvalar
• derin yuvalar
• yüksek diş sayısı

• ---

  11. Hareket Kararlılığı

  Yüksek hızda:

• titreşim kritik hale gelir

• Kötü makine rijitliği şunlara neden olur:

• tel atlaması
• tutarsız katmanlama
• iğne çarpışması

• Rijit bir makine çerçevesi çok önemlidir.

  ---

  12. Yazılım ve Programlama

  Modern sarım makineleri büyük ölçüde yazılıma dayanır.

  İyi yazılım şunları sağlar:

• yörünge optimizasyonu
• reçete depolama
• simülasyon
• hızlı geçiş

• Kötü yazılım şunlara neden olur:

• zorlu hata ayıklama
• uzun kurulum süresi

• ---

  13. Bakım ve Güvenilirlik

  Fabrika çalışma süresi için önemlidir.

  Kontrol edin:

• servo markası
• PLC sistemi
• yedek parçalar
• bakım erişimi
• yağlama tasarımı

• ---

  14. Süreç Entegrasyonu

  İğne sarımı genellikle şunlarla bağlantılıdır:

• yalıtım yerleştirme
• epoksi dağıtma
• test etme
• mıknatıs yerleştirme
• dengeleme

• Entegre üretim hatları tutarlılığı artırır.

  ---

  15. Farklı Endüstriler İçin En Önemlisi

  Endüstri	En Önemli Faktör
  Drone motoru	hız + düşük tel hasarı
  EV motoru	yuva dolumu + otomasyon
  İnsansı robot	hassasiyet + tork yoğunluğu
  Cihaz motoru	maliyet + kararlılık
  Tıbbi motor	tutarlılık + temizlik
