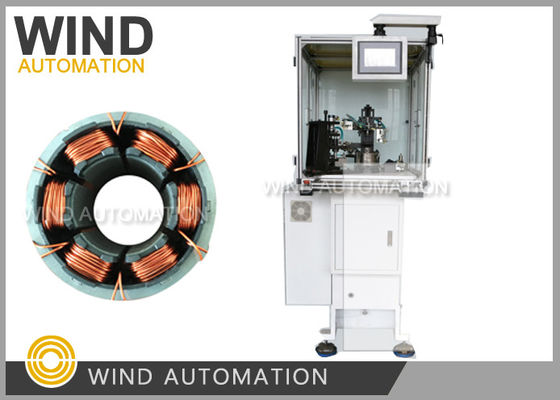

Tel bantlama motoru statör sarma makinesi Muti yuvaları iğne sarma makinesi Tam otomatik
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Stator Tipi: | BLDC statör 6 kutup, 9 kutup, 12 kutup | Stator Sertifikası: | 3 fazlı motor U V W aynı sarma yolu |
|---|---|---|---|
| çalışma istasyonu: | Tek istasyon üç iğne | otomasyon türü: | tam otomatik |
| Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
| Vurgulamak: | fırçasız motor sargısı,Motorlu sarma makinesi |
||
1 Dakika / PC Çin Otomatik BLDC Motor Stator Dolaşım Makinesi İç Dolaşım WIND-2C-TSM
Stator sarma makinesinin uygulanması:
Aynı anda 3 iğne ile sarılabilen klima kompresörü, buzdolabı kompresörü.
6 kutup, 9 kutup, 12 kutup veya 18 kutupÜç fazlı fırçasız motor statör 3 fazlı ABC sargıları aynı.
Stator sarma makinesinin avantajları:
|
Mekanik hareket
aşağıdaki resimde olduğu gibi nozel
Gösterdi |
Dönüşleri sarma ve sonra hareket eden cam aygıtı tarafından tahrik nozzle
KabloYüksek yuva dolumu elde etmek için dizileme yapmak için çapı mesafe
oranı, Stator sarmalama sırasında durur ve nozel'e çarpmaz.
|
|
Kablo Ölçüsü |
Geniş bakır tel uyarlama aralığı0.08~1.2mm (AWG17~AWG39)
Özellikle 0,8 mm çapında kalınlıkta tel sarmak için uygundur(AWG20)
|
|
Bir istasyon |
Aynı anda sarılan üç nozel, üç istasyonlu statör sargıcısı gibi davranır.
veAynı zamanda bir istasyon statör sargılarının senkronizasyonu yok
sorunve kazanmakÇok fazla yer kapmayan akıllı bir makine.
|
Stator sarma makinesiParametreler:
Kablo çapı:0.08~1.2mm (AWG17~AWG39)
Stator kimliği:15 ~ 65mm
Çekirdek uzunluğu:7-110mm
0-99999 numaralı viraj
Çalışma seçeneği: adım adım/otomatik
Stator kutupları: 6 kutup, 9 kutup, 12 kutup, 18 kutup (CustomizEğlence)
Hava basıncı: 5 ~ 7 kg / cm2
Güç:2KW,AC220V 50/60Hz
Ağırlık: yaklaşık 450 kg
Boyut: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Otomatik fırçasız statör sarma makinesi serisi WIND-TSM çeşitli sarma için uygundur
Enamellenmiş tel doğrudan bobin çekirdeğine sarılır.
geleneksel yöntem stator sarmal sarma ve sarmalar gömmek yöntemi, bu maliyetini tasarruf
Enamelli tel ve bobin sayısını artırır (elektrik motoru yuvası doldurma hızına bağlı).
Manyetik akış motorun gücünü arttırır.
Operatörün sadece alması gereken işlemler:
Operatörün emek yoğunluğunu azaltan ve elde edilen statörün alınması ve yerleştirilmesi işi
Ayrıca makinenin önemli bir işlevsel özelliği vardır.
ayar parametre göre hareket, böylece yara tel paket kompakt, temiz ve güzel
Bakıyorum.
|
Parça listesi BLDC Motor Stator Dolaşım Makinesi WIND-2-TSM |
|||
|
Parçalar |
Adı |
Özellikler. |
Q'ty |
|
1 |
Spindle kemeri |
HTD8M-776 |
% 1 |
|
2 |
Dizileme kemeri |
HTD8M-624 |
% 1 |
|
3 |
Kemer |
HTD5M-825 |
% 1 |
|
4 |
Sigorta |
RTsürücülük |
2 adet |
|
5 |
Sigorta |
RTdışarıya doğru |
2 adet |
|
6 |
Manyetik anahtar |
AL-11RL-02 |
% 1 |
|
8 |
Seramik tekerlek |
¥4 |
% 1 |
|
|
|
|
|
|
Aletler: |
|
|
|
|
1 |
Allen anahtarı. |
8 adet |
1 Set |
|
2 |
Açık uçlu anahtar |
13-16 mm |
% 1 |
|
3 |
Kelime tornavida |
4 inç. |
% 1 |
|
4 |
Phillips tornavida |
4 inç. |
% 1 |
|
5 |
Anahtar |
8 adet |
1 Set |
|
6 |
Araç kutusu |
|
% 1 |
|
7 |
Çizgiler |
|
% 1 |
|
|
|
|
|
|
Özel parça |
|
|
|
|
1 |
Düzge |
|
% 1 |
