Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | Sertifika: | Ana Parçalar CE |
---|---|---|---|
çalışma istasyonu: | Bir istasyon | Makine Rengi: | Beyaz veya müşteri ihtiyacına göre |
Üç Eksen: | X,Y,Z Eksenleri Servo Aygıtı | Komütatör Yuvarlaklığının Tornalanması: | ≤0.005mm |
HS kodu: | 84581100 | ||
Vurgulamak: | rotor torna makinesi,Torna Tezgahı |

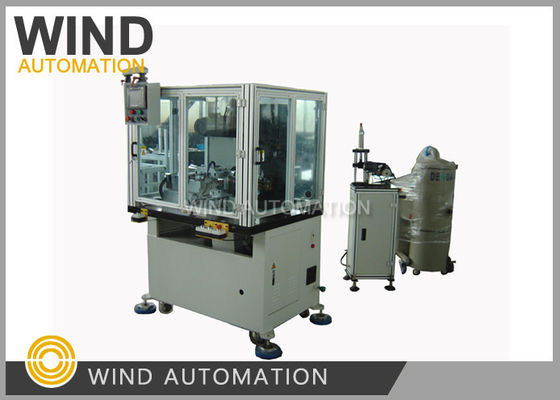

DC Motor Armatür Çifte Keskin Komutör Yüzey Dönüştürme Dönüştürme Makinesi WIND-3A-PL
Uygulama:
PMDC motor armatürü komutatör, karıştırıcı, vakum temizleyicisi, elektrikli alet, otomobil armatürü
Dönüştürme ve parlak bırakmak için kommutatör yüzeyini freze, kommutatör dönme ve burr
Kaldırıcı komutatörün karbon fırçasıyla iyi çalışmasına yardımcı olabilir.
Dönüştürme makinesinde kaç eksen var?
|
Üç servo sistemi ile üç eksenli dönme |
Elde edilen en küçük armatür |
Laminasyon OD 22.7 mm ((0.89 inç), şaft çapı 3.0 mm
Komutatör OD 7.0mm
|
Döner kesici parçası |
Bir parça veya iki parça seçenekleri (farklı dönüş yönünde)
|
Avantajları:
1.Tam üç eksenli servo aygıt kontrolü ile
2. İki kesicinin aynı anda farklı yönde dönmesini sağlayabilir.
Yüksek gereksinimli komutatör yüzeyi dönüşü
3. Daha iyi komutatör yuvarlaklığı ve parlak yüzey elde etmek
İşığı ve gürültüyü azaltmak için karbon fırça ile iyi çalışabilir
Spesifikasyon:
Kommutatör yuvarlaklığı: ≤0,005mm
(kullanıcının komutatör malzemesine, armatür ocağı kalitesine ve rulmana bağlıdır) pozisyon kalitesi)
Kabalık: ≤Ra 0,4 ((Müşterinin armatür kalitesine bağlı)
Zırhın OD: Ф20~Ф82mm
Çubuk uzunluğu: 32~250mm
Çubuk OD: Ф3~Ф16mm
Değiştirici OD: Ф8~Ф40mm
Maks. kesim hacmi: ilk kesim kesimi Max 0.15mmkomutatörün çap yönünde)
Hız düzenleme aralığı: 0 ~ 60Hz
Z yönlü kesicinin besleme hızı: dokunmatik ekranda ayarlanabilir, adımsız ayarlanabilir
Z yönlü kesicinin geri dönüş hızı: programla ayarlandı
X yönlü kesicinin besleme hızı: dokunmatik ekranda ayarlanabilir, adımsız ayarlanabilir
X yönlü kesicinin geri dönüş hızı: program üzerine ayarlandı
Z yönünde kesim uzunluğu: dokunmatik ekran üzerinde ayarlanabilir,
Max. 4 kat farklı kesim uzunluğu ayarlayabilir ((Max 30mm)
Z yönünde yolculuk: En fazla 50 mm
Üretim verimliliği: tüm döngü≤12s/pc ((İki kere kesme)
Hava basıncı: 4 ~ 6kg/cm2
Ayar: elmas V şeklindeki günlük
Toplam güç: 2.2KW
Makine gücü: 50/60Hz AC230V±10%Tek fazlı)
Burring çıkarma makinesinin gücü: 50/60Hz AC230V±10%Tek fazlı)
Süpürge gücü: 50/60Hz AC380V±10%Üç aşama)
Ağırlığı: yaklaşık 1.100Kg
Makine boyutu: 1.100 mm x 1100 mm x 1.830 mm3
Yüzey dönüştürme makinesi:
Komutatör fırça iz alanı dönme bir elmas uçlu araç kullanımı ile başarılır
Japonya'nın ünlü markası Mitubishi AC servomotoru tarafından çalıştırılan bir hassas makine kaydırıcısına monte edilmiş.
Dönüştürücü yüzeyinin cilalanmasına ve parıltmasına izin vermek için döndürülmesi ve freze edilmesi.
