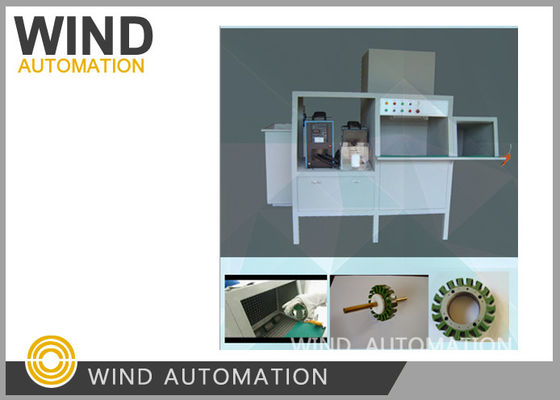

Toz reçine yalıtım sıcak daldırma kaplama makinesi Magneto statör sıvılaştırılmış yatak

Magneto Stator sıvılaştırılmış yatak tozu reçine yalıtım sıcak daldırma kaplama makinesi WIND-HDP
Magneto motor statör sıvılaştırılmış yatak ekipman toz reçine yalıtım sıcak daldırma kaplama makinesi



Tasarım ve üretim referansı





Çalışma süreci

1. makineye statör (iş parçası) sabitleyin, sonra inductorium içine koyun

2- Makineyi çalıştır, sonra indüksiyon ısıtıcısı otomatik olarak başlıyor çalışmak,

Sıcaklık zamanı ayarlanabilir, zaman ayarlanır ulaşmak ısıtıcı otomatik olarak durur.

Normalde ısıtıcı süresi 10 saniyedir.

3- Takımı çıkar, sonra iki tarafını da güç kaplama istasyonuna batır.

statör sıcak ve armatür normal sıcaklıkta ve sizi yakmaz

4. her iki taraftan güç kaplama istasyonunda armatürü batırın, batırma süresi

statör yığını kalınlığına ve tozun karakterine bağlı olarak,

Örneğin, normalde bir taraf 3'ler, diğer taraf ise 2'ler.

5. Daldırıldıktan sonra, armatürü söküp temizlemek için bir hava tabancası kullanarak armatürü

Gerekirse kalmak gücünü kaldırın.

6. Statorları toplayıp fırına koyun (makineyle birlikte fırın yoktu),

Fırın sıcaklığı 180~200°C'ye ulaşmalıdır (tozun özelliklerine bağlı olarak),

Bu sıcaklığı 30 dakikadan fazla tutun.


1Makine ısıtma, toz kaplama, toz temizleyici ve Güzel bir toz geri dönüşüm sistemi

görünüşü ve makul yapılandırması,

makine çerçevesinin 1.2 mm A3 çelik levha yapılmış

2Yüksek frekanslı indüksiyon ısıtıcı hızlı ısıtıcı, düşük enerji, güvenlik ve güvenilirlik avantajına sahiptir.

3- Havanın üflemesi temizlik cihazlarında iyi yapılmış olmasını sağlar.

4. Yüksek frekanslı indüksiyon ısıtıcısı üzerinde soğutma dondurma tarzı su soğutucu tank, iyi soğutma



Makine özelliği

1Makine ısıtma, toz kaplama, toz temizleyici ve

Güzel görünümlü ve makul bir yapılandırmaya sahip toz geri dönüşüm sistemi,

makine çerçevesi 1,2 mm A3 çelik levha ile yapılmıştır.

2Yüksek frekanslı indüksiyon ısıtıcı hızlı ısıtıcı, düşük enerji, güvenlik ve güvenilirlik avantajına sahiptir.

3- Havanın üflemesi temizlik cihazlarında iyi yapılmış olmasını sağlar.

4. Yüksek frekanslı indüksiyon ısıtıcısı üzerinde soğutma dondurma tarzı su soğutucu tank, iyi soğutma



Makine yapılandırması

Makine boyutu L2100×W1720×H2100 mm

1. 40KW yüksek frekanslı indüksiyon ısıtıcısı 1PC Φ120mm indüktoryum 1PC ile

2Soğutma tankı 1 PC L1000×W1000×H1000mm boyutlarında

3. 0.37KW Soğutma su pompası

4Toz kaplama odası 1SET

5Toz geri dönüşüm sistemi (toz kaplama odasının arka tarafında)



Güç bileşimi

Güç: 12KW 380V±10%,50HZ

Sıkıştırılmış hava: 0.3 m3/min 0.6Mpa



Lütfen videoyu görmek için aşağıdaki resme tıklayın

Armatürün ağırlığı, iş parçasını batırmak için kaldırma cihazına (stator rotoru veya armatür) bağlıdır.

sıvılaştırılmış toz ve silindir tarafından kontrol edilen kaldırma

Ön ısıtma, kaplama prensibi video gösterildiği gibi benzer olacaktır

https://youtu.be/MxBkOsVhDz4

Sertleştirme fırını bu videonun son bölümüne benzer.

https://www.youtube.com/watch?v=88ivvZ-Q1J0
