Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | iş parçası: | Stator terminal tel, diğer metal malzemelerden |
---|---|---|---|
radyal mıknatıslanma: | Motordaki mıknatısın manyetik şeridinin mıknatıslanması | Ultrasonik Dalga: | Farklı besleme aygıtı olan ultra kaynaklı L20 tipi |
Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler | HS kodu: | 8468100000 |
Vurgulamak: | lazer kaynak makinesi,ark kaynak makinesi |

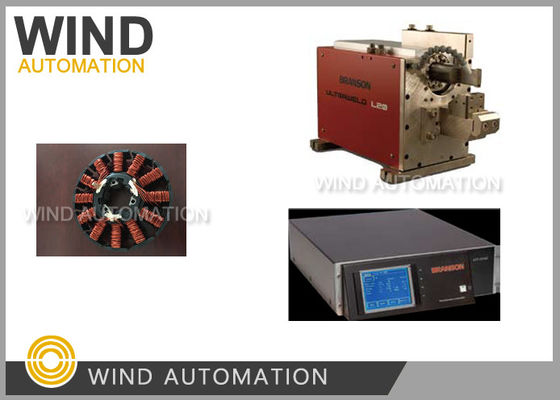

Otomobil statör tel lehimleme füzyon makinesi için ultrasonik dalga metal kaynak
(1)Uygulama
Metal malzeme
(2)Avantajlar
1Kaynak direnci, yaygın kaynak veya revet baskı yönteminin 1/3'üdür.
2. Hiçbir ısı iş parçası yüzeyi zarar
(3)Parametreler
Sütun |
L1A00A55 ((63mm)
L1A00A56 ((100mm)
|
Uzunluk |
652.2mm (25.5 inç)
|
Yükseklik |
329mm (~ 13.0 inç) Max Up
281mm ((11.0 inç) Max Down
|
Genişliği |
Savunma başlıca vücut203mm ((8.0 in)
Temel 262 mm (~ 10.3 inç)
|
Ağırlık |
27.1KGS ((60lbs)
|
Felç |
48 mm (1.9 inç)
|
Araç uzantısı uzunluğu |
145 mm (5,7 inç)
|
(4)Özellik
Ekipmanın teknik parametreleri:
Adlık güç: 4KW
rezonans frekansı: 20KHz + 300Hz
Amplituda ayarlanabilir aralık: 1um~ maksimum amplituda
Düzenlenebilir basınç aralığı: 5 ~ 70psi
kaynak süresi: 0.5+0.1s
kaynak döngüsü: 1.8+0.3s
Çizelge boyutu (birim: mm): 374 (L) X262 (W) X329 (H)
Cihaz ağırlığı: 23Kg
Silindir çekiş: 48mm
ultrasonik jeneratörün parametreleri:
İşleme arayüzü: dokunmatik ekran
Güç: 4KW
Çizelge boyutu (birim: mm):564 (L) X444 (W) X142 (H)
Ağırlık: 16Kg
Adli akım: 22A
Adlık voltaj: 220V (müşteriler 220V + 10% ~ 7% güç kaynağı sağlar,
ve bu gerilim aralığında herhangi bir gerilim düzenleyicisine gerek yoktur).
Diğer parametreler:
Traheal arayüzü çapı: kuru ve temiz basınçlı hava 0.6MPa. arayüzün çapı 8mm
güç fişinin özellikleri: büyük üç daireli standart fiş
İletişim arayüzü formu: RS232/RS485
PLC kıç şeması:
Özellik: Çift boynuzlu ve boynuz boyutu
4. bağlantı hattının uzunluğu.3.6 kontrol kutusu ve çerçeve 5M
