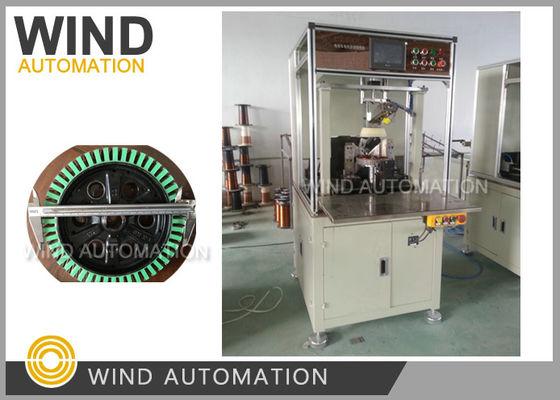

3KW Elektrikli Bisiklet Kablo Yuvarlama Makinesi Merkezi Motor Tekerlek Motor Yuvarlayıcı

3KW Elektrikli Bisiklet Kablo Yuvarlama Makinesi Merkezi Motor Tekerlek Motor Yuvarlayıcı WIND-HMW-1M

Uygulama:

OD 198mm, 226mm, 262mm gibi büyük outrunner motor statörü ((7.79' ~ 10.33'')

Elektrikli bisiklet, merkezi motor, tekerlekli motor

Avantajları:

1Üç eksenli servo sistemi, sarma, indeksleme, düzenleme Mitsubishi servo motoru tarafından kontrol edilir

2- Uçak sarkıyor.

3. Büyük dış statör kaplayan dış statör çapı 266mm 'e kadar

4Sabit torklu servomotor, sabit gerilim

572V'ye kadar elektrikli bisikletleri sarma konusunda çok deneyime sahipsiniz.

Teknik veriler:

Stator yuvaları: Gerek yok

Stator Dış Diametresi:198mm, 226mm,262mm

Armatür Yığın yüksekliği: 14-30 mm

Tel çapı: 0.3mm- 0.6mm

Kablo sayısı:1-13 adet

Hava kaynağı basıncı:0.4-0.7MPa

Güç kaynağı Voltajı: 3 faz 380V ± 10% 50Hz

Güç: Yaklaşık 3 kW

Soru ve Cevap:

1.Dolaştırma makinesinin indeksleme yapma şekli: manuel mi otomatik mi?

Otomatik olarak Mitubishi servo cihazı ile

2.Stator sarma sürecinde nasıl sabitlenir?

Stator üzerinde manuel olarak yüklemek ve kapakla basın

3.Bakır telin çapları makinenizin hangi aralığında çalışabilir (minimum ve maksimum)?

0.3mm ile 0.51mm arasında

4. sarma makinesinin işleyebileceği yığma uzunluklarının aralığı nedir?

Standart tekerlekli motor sarma makinesinin merkezi motor statör yığın yüksekliği10mm~30mm,

20mm~50mm (özel yapılmış)

5.Dolaşma süreci otomatik mi yoksa manuel mi?

Otomatik olarak Mitubishi servo cihazı ile

6.Kablo bakırı sarmalama sırasında veya sonrasında basıp sıkıştırmak mümkün mü?

Bir ayrı makine ile sarma işleminden sonra tel sıkıştırın

7.Makine açık yuva genişliğinin boyutunda herhangi bir sınırlama var mı?

Min. Açık yuva genişliği>1.8mm, Çin'de merkezi motor sarma yuva açık genişliği genellikle 2mm, 3mm

8.Makinenin operatörün çalışma alanındaki yüksekliği nedir?

Dolaştırma makinesinin çalışma yüksekliği 750 mm

9. makinede kablolama doğru olup olmadığını kontrol etmek için herhangi bir sensör var mı?

Kablo kırılmış mı kontrol et).

Makine durduruyor ve tel kırılmışsa alarm veriyor.

10Tekerlek motoru yuvarlandıktan sonra test etmek için makineleriniz var mı?

Evet, ayrı test makinesi

11.Parçaları sarmadan önce ve sarıldıktan sonra makineye nasıl koyarsınız?

15 kg'lık ağır bir tekerlekli motor.

Bu kadar ağır statörle uğraşmadık.Yukarı yükleme / boşaltma 5KGS altında manuel olarak yapılır.

Örneğin, 198 mm OD tekerlek motor statör ağırlığı yaklaşık 2KGS

Ana yapılandırma:

Lütfen videoyu görmek için aşağıdaki resme tıklayın
