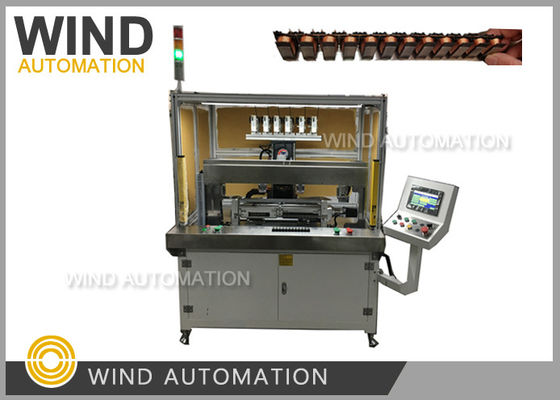

BLDC PMSM ve EV motorları için doğrusal sarma hattı 600RPM Düz Laminasyon

Düz Laminasyon 3 fazlı BLDC Motor Dolaşım Makinesi Tel, Terminal WIND-ZR158-2'ye sıkıştırıldı







Dolaştırma makinesinin uygulanması:



BLDC Stator Düz Laminasyon sarma makinesi, motor üreticileri için bir trendtir.



Yüksek boşluk doldurma hızı, küçük boşluk boyutu, yüksek performanslı elektrikli motorlar üretmek







Sıkıştırma makinesinin teknik verileri:



Tel çapı: 0.1mm ila 0.8mm (AWG38 ila AWG20)



Statorun toplam uzunluğu: Max 400mm



Stator yığını yüksekliği: En fazla 100 mm



Satış numarası: Sınırsız



Dönüş numarası: Sınırlı değil



Yuvarlama hızı: 600RPM (Teli çapı boyutuna, yığın yüksekliğine göre)



Hava kaynağı: 0.4 ~ 0.7MPa



Makine gücü: 8KW



3 fazlı AC 380V 50~60Hz



Ağırlık: yaklaşık 900KGS



Boyut: 1100 ((W) * 800 ((D) * 2000 ((H) mm







Döner makine WIND-ZR158 Rekabet avantajları:



1Japonya tasarımı, Çin yapımı.



2. İki çalışma istasyonu 24SWG, 68 dönüş, 9 kutup diş statör 1.5mintues (1.5minutes/2pcs) içinde rüzgar olabilir



3Her bir segment sarmal bobinleri düzenli ve düzenli bir şekilde dağıtıyor.Mükemmel sarma tabaka sadece temiz ve düzenli değil



görünüşü, aynı zamanda düşük dirençli iyi bir kalite



4. İki istasyon veya üç istasyon otomatik yükleme cihazı ile.



5. sarma döngüsü süresi 1pc Stator sarma (sarma gereksinimleri aşağıdaki gibi)



    1.5 dakikalık/2 adet (2 çalışma istasyonu), 1.5 dakikalık/3 adet (3 çalışma istasyonu).Çubuk



Kablo yuvarlama için 68 tur gerektirir.



Ve sonra 1. kutup 68 tur sarılır sonra tel parçanın arka tarafından 4. kutupa gider.



Burada tekrar 68 saat yönünde döner ve tel geri 7. kutup ve tekrar 68 sarmal sarmal hareket edecektir



Ve sonra küçük terminalleri kıvırırız.







Düz Laminasyon Yüklü Dolaşım Makinesi Özelliği:



1. sarma iğne yukarı ve aşağı hareket ve laminatör yığın demir çekirdeğinin dönüşü ile,



Bu nedenle, ürün sarma programını değiştirerek, karşılık gelen sarmalar



farklı çekirdek yığın kalınlığı ve farklı dönüşler ile çekirdek direk sayısı kolayca ayarlanabilir



2İnsan-makine diyalogu işletim modunu ve bakımını kolaylaştırabilir



3. Spiral tel döner no. terminal içine cripmed keyfi ayarlanabilir ve herhangi bir yerde 360° durmak,



Sonuç olarak, köprü telinin yerleştirilmesi basit ve uygun ve genel döngü süresini kısaltır.



Üretim verimliliğini artırmak



4. sarma sırasında, her katmandaki bobin sayısı farklı ürün fark etmek için esnek değiştirilebilir



tür katmanı.



5Bakır tel kurulama işlemi yüksek performanslı Yaskawa kontrol sistemi ile yapıldığından



ve Yaskawa servo motor, yuvadaki emayeli telin konumunun istikrarı sağlanabilir



Ve bu nedenle sarma sürelerini kısaltır.



6El veya otomatik robot el besleme yöntemleri seçilebilir.



Otomatik yükleme ve boşaltma, üretim hatlarının tamamen otomatik üretimini gerçekleştirebilir,



Seri üretimdeki motor üreticisi müşterileri için işgücü maliyetlerinin tasarrufu.



7. sarma ekipmanlarının tüm üniteleri tamamen standartlaştırılmıştır ve aletler değiştirilmesi kolaydır



Yuvarlama makinesinin genel bakımı daha basittir ve daha uygundur.

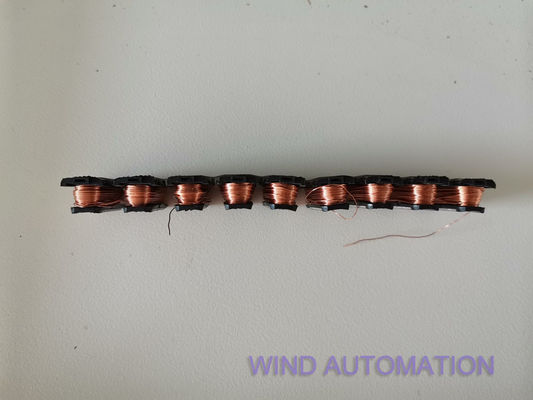

Örnek 9 kutup/diş var.



Dolaşım serisi:



1. direk 4. direk 7. direk



2. kutup 5. kutup 8. kutup



3. kutup 6. kutup 9. kutup



Kablo: 24SWG Çifte Paltosuz







Sıkıştırma makinesinin ana yapılandırması:



Kontrol sistemi	Japonya Yaskawa
Servo sistemi	Japonya Yaskawa
Düşük voltajlı elektrik bileşenleri	Schneider
Dokunmatik Ekran	Weinview
Sensör/Sınır anahtarı	Omron
Vuruş kılavuzu	Hiwin
Pnömatik birim	Hava saldırısı.
Top rulmanları	NSK
Senkronizasyon kemeri (Saat kemeri)	Kontinental







BLDC sarma makinesinde, iki seçenek vardır, biri çubuk çubuğu, diğeri kemer.



Aygıt farklıdır: vida uygulaması, fındık üzerinden dönme hareketini fındığa dönüştürmektir



Kemer tahrikinin uygulanması dönme hareketini aktarmak, dönme yönünü değiştirmektir.



Vuruş sürücüsü, iyi çelik, büyük tork, doğru konum, kolay iletebilir



Sık sık komutasyon yaparken çarpma titreşimleri üretir.



Birincisi, top vidalar Top vidaları ideal bir üründür.



Döner hareketi doğrusal harekete dönüştürür veya doğrusal hareketi döner harekete dönüştürür.



Onun fonksiyonu, daha ileri hareket, doğrusal hareket dönüştürmek için dönüşüm hareketidir



Bu gelişmenin önemi, rulmanın değişmesidir.



küçük sürtünme direnci nedeniyle, top vidalar yaygın olarak kullanılır



çeşitli endüstriyel ekipmanlar ve hassas aletler.





Top vida, elektrikli aletlerde ve hassas makinelerde en yaygın olarak kullanılan aktarım elemanıdır.



ana fonksiyonu dönme hareketini doğrusal harekete dönüştürmek veya torkü eksenel tersine dönüştürmektir



Yüksek hassasiyet, geri dönüşümlülük ve yüksek verimlilik özellikleri ile birlikte.



Top vida özellikleri:





1. Geri tepki yok, yüksek sertlik



Top vida basınca eklenebilir, çünkü ön basınç aksel boşluğu bir



negatif değer, ve daha sonra daha yüksek bir sertlik elde etmek (topu doğru basınç vermek için topun içinden vida, gerçek



top nedeniyle mekanik cihazlar vb. için kullanılır itme gücü telin sertliğini artırabilir



(porsiyon)





2Yüksek hızlı besleme



Top vida hareketin yüksek verimliliği ve düşük ısı nedeniyle yüksek hızlı besleme (hareket) elde edebilir



Nesil.





3Yüksek hassasiyet garantisi.

Top vida çifti, dünyanın en yüksek düzeydeki makineleri ve ekipmanları ile üretiliyor.



Özellikle fabrikada sıcaklık ve nem sıkı bir şekilde kontrol edilir.



kusursuz kalite nedeniyle, öğütme, montaj ve çeşitli süreçleri denetlemek için çevre



Sistem tam doğruluğu sağlar.





4Kaydırıcı vida ile karşılaştırıldığında, sürüş tork 1/3



Top vida çifti ve fındık vida şaftı arasında birçok yuvarlanma topları olduğu için, daha yüksek



Önceki sürgülü vida çifti ile karşılaştırıldığında, sürüş



Döner 1/3 veya daha az, yani aynı hareket sonucu elde etmek için gerekli güç 1/3'ü



Elektrik tasarrufu için yardımcı olur.





5Mikro besleme

Top vida çifti top hareketi kullanır olduğundan, başlangıç tork çok küçük ve hiçbir sürünen



kayma hareketi gibi bir fenomen oluşur ve doğru mikro besleme garanti edilebilir.



İkincisi, zamanlama kemeri, sert katman ve sert katman olarak çelik tel ipi veya cam lifi olan sonsuz bir kemerdir.



İç kısım poliüretan (poliüretan zamanlama kemeri) veya neopren kauçukla kaplanmıştır.



Kemerin çevresinde bir diş şeklinde yapılır ve dişli kemer katmanı ile ağlar.



zamanlama kemeri çalıştırılır, aktarım oranı doğrudur, şaft üzerindeki kuvvet küçüktür, yapı



kompakt, yağ direnci, aşınma direnci iyidir, yaşlanma karşıtı performansı iyidir, genel



Kullanım sıcaklığı -20°C-80°C, v<50m/s, P<300kw, i<10, ayrıca düşük hızlı sürücüler için gerektiren sürücüler için



zamanlama kemeri sürücüsü eşit mesafeli bir diş profili ile halka şeklindeki bir kemerden oluşur



İç çevre yüzeyinde ve eşdeğer bir anastomozlu bir tekerleğe sahiptir.



bant sürücülerinin, zincir sürücülerinin ve dişli sürücülerinin avantajları.



Dişleri tekerleğin diş oluklarıyla. Senkron kemer sürüşü doğru bir aktarım oranına sahiptir.



kaymaz, sabit bir hız oranı elde edebilir, pürüzsüz aktarım, titreşim emici, düşük gürültü,



iletim oranı aralığı, genellikle 1'e kadar:10İzin verilen hat hızları 50M/S'ye kadar,



Yüksek aktarım verimliliği, genellikle% 98'e kadar, kompakt yapı,



Çok eksenli aktarım için uygundur, yağlama yok, kirlilik yok, bu yüzden olmayan yerlerde çalışabilir.



Bu ürün tekstil, makine ve makine sektöründe yaygın olarak kullanılmaktadır.



aletler, tütün, iletişim kabloları, hafif endüstri, kimyasal endüstri, metalürji, enstrümanlama



ekipman, gıda, madencilik, petrol, otomotiv ve diğer endüstrilerde çeşitli mekanik



İletişim.



Senkron kemerin özellikleri:

(1) Kesin bir aktarım, çalışma sırasında kaydırma yok ve sabit aktarım oranı;

(2) Pürüzsüz aktarım, tamponlu, titreşim azaltma, düşük gürültü;

(3) Yüksek aktarım verimliliği, 0'a kadar.98, önemli bir enerji tasarrufu etkisi;

(4) Kolay bakım, yağlama yok, düşük bakım maliyeti;

(5) Hız oranı aralığı büyüktür, genellikle 10'a kadar, hat hızı 50m/s'ye ulaşabilir, büyük bir güç ile



Bir kaç watt'tan birkaç yüz kilowatt'a kadar bir iletim aralığı;

(6) 10 metreye kadar bir merkez mesafesine sahip uzun mesafe iletiminde kullanılabilir.

Üçüncüsü, farklı noktalar

1* Vuruşun uygulanması, döner hareketi fındık üzerinden doğrusal bir harekete dönüştürmektir.



Senkron kemer iletiminin uygulanması dönme hareketini aktarmak, dönme yönünü değiştirmektir.



İyi çelikli çubuk sürücüsü, büyük tork, doğru konum,



ve sık geçiş sırasında darbe titreşimleri üretmek için kolay.



top vida ve fındık, doğrusal hareketin doğruluğu yüksektir, özellikle sık sık komutasyonlarda



Top vida ve fındık arasındaki sürtünme çok küçük ve çok kolay



Kemer iletim, pürüzsüz iletim, titreşim ortadan kaldırma, ağır altında atmak kolay



Yükle.

2Top vida ve dişi vida arasında boşluk olmadığı için, doğrusal



Özellikle sık geçişin boşluk tazminatına ihtiyacı olmadığı durumlarda.



Top vida ve fındık arasında çok küçük ve döndürmek için çok kolaydır.



vida telin dönüşüm hareketini doğrusal harekete dönüştürmek ve torku eksenel ters kuvvete dönüştürmektir.



Yüksek hassasiyet, geri dönüştürülebilirlik ve yüksek verimlilik gibi özelliklere sahiptir, bu da doğrusal için bir sıçrama.



Hareket serisi.

3, kemer sürücüsü basit bir yapıya sahiptir, pürüzsüz aktarım, düşük maliyetli ve tampon titreşim emici



özellikleri; esneklik elde etmek için top vida ve motor bağlanmalıdır



Zamanlama kemeri doğrudan sinkronizasyon tekerleği ile motor çıkış şaftına bağlanabilir.







Lütfen videoyu görmek için aşağıdaki resme tıklayın
