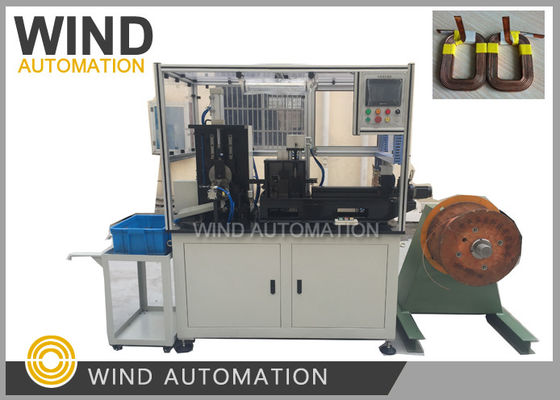

Otomatik AC Motor Dolaşım Makinesi Aralıklı malzeme ile Tek İstasyonlu

Başlatıcı statör manyetik alan sarmal sarmaşırı iletimci şekillendirme ve sarmaşırı WIND-PCW-F1

Mİşleme süreci

Makine otomatik olarak aşağıdaki işlemle alan sarmaşını sürekli olarak sarılabilir,

Otomatik tel besleme→ tel düzleyici → bükme başlangıç terminalı→ tel besleme I,→bending→ wire feeding II→ press wire to tooling→ forming→ kağıt besleme ve bükme → kablo kesme→ kağıt kesme→ bükme şekillendirme→ boşaltma,

Üretim: her bir parça için yaklaşık 15'den 30'a kadar, vardiya başına yaklaşık 2000 adet/8 saat

Makine Yapımı

1Kablo düzleme mekanizması,

X,Y yönünde iki set rehber tekerlek düzleştirme oluşur

Ve silindir, silindir düzeltmek için kabloyu çeker.

2Tel besleme mekanizması

Servo motor Delta, kabloyu beslemek için kablo besleme modülünü çalıştırır.

Tel besleme uzunluğu ekranda ayarlanabilir ve tel yuvarlama sınırı emin olabilir

Tel izleri doğru.

3- Terminal bükme mekanizmasını çalıştırıyorum.

Başlangıç terminalini bükmek için katranı tahrik etmek için silindir kullanın.

Bükme yönü sol veya sağ olabilir

4Kablo bükme mekanizması

Pres tel cihazından ve bükme cihazından oluşur,

bükme yönü sol veya sağ olabilir

5Kesme mekanizması

Alan sarmal için özel kesicilerle

6- Bobin sarma ve boşaltma mekanizması

Bobin sarma mekanizması, silindirle tahrik edilen bir pres tel cihazından oluşur.

Redüktör'ün aktarım kısmı ile Delta servomotoru tarafından çalıştırılan dönme aygıtı,

Alet, alet sıkıştırma cihazı, atma cihazı.

Kablo besleme mekanizması, bükülmüş kabloyu aletin sabit pozisyonuna besler.

Basınç tel cihazı tel basmaya başlar, dönme cihazı döner,

Kararlı konuma döndürüldüğünde kağıt beslenir.

Ve sabit konuma dönmeye devam edin, ve kağıdı kesin, sarmaşayı sarmak için dönün.

Alet sıkıştırma aygıtı gevşek, finshed sarmal dışarı çıkmak ve baştan tekrar.

7. Kağıt rehber cihazı

Kağıt rafından, kağıt besleme motorundan ve kağıt baskı cihazından oluşur

8Makine çerçevesi organik camlı alüminyum.

9. Dolaştırma makinesi Ana parçalar

Simens veya Delta PLC

Delta servomotor

Weinveiw dokunmatik ekranı

Ağırlık: yaklaşık 650Kg

Makine boyutu: 1500 mm x 900 mm x 1700 mm³
