Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uygulama: | 12V,24V DC Fırçalı Motorlar | Devir süresi: | 0Servo motor baskı ile her yuva için 4 saniye |
---|---|---|---|
Füzyon telinin boyutu: | Armatür türleri için 0,01 mm'den 1,20 mm'ye kadar | Kaynak soğutma cihazı: | Ayrı bir su soğutma cihazı ile |
Ayarlama kolay: | Kaynak işlemi ve ayarı operatör için kolaydır | Saldırma büyük tel çap aralığı: | Armatür türleri için 0,01 mm'den 1,20 mm'ye kadar |
Brüt ağırlık: | 662KGS paket paleti dahil | Füzyon kalitesi: | Sigorta akımı, sigorta süresi, basınç, temas direnci |

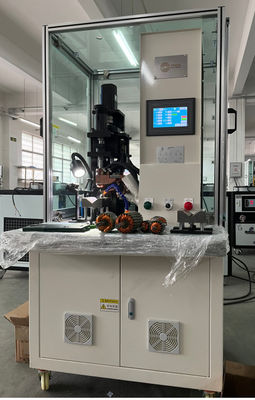

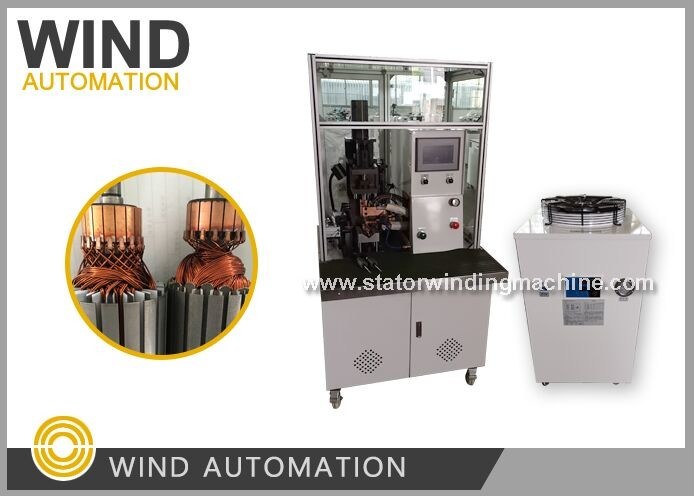

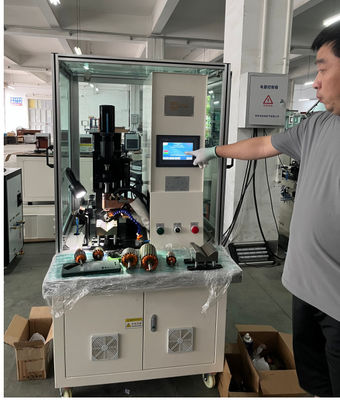

DC güç kaynağı Armatür komutatörü için sıcak yığma füzyonu için nokta kaynak makinesi WIND-DC-CW003
(1)Uygulama:
Kanca komutatörü, yükselticiler komutatörü ile PMDC motor armatürü
(2)Avantajları:
Füzyon kalitesi güvence altına alınmıştır |
Kendi geliştirilen Yüksek frekanslı 15KHz güç kaynağı sürekli sağlamak
Füzyon kalitesi
|
Geniş Uygulama |
BakırKablo genişliği uyarlaması 0.01mm ~ 1.20mm ((AWG44 ~ AWG17)
|
İşlemde Kolay |
Operatör için kolay.
ve WIND-DC-CW003 kaynak makinesi arasında en tekrarlanan sipariş almak
|
(3)Füzyon kaynak makinesi sorusu ve cevabı:
1- Her bir segmentin akımı ve zamanı ayarlanabilir mi?
--- Sanırım sorunuz her segment için eşit ve sabit bir füzyon kalitesini elde etmekle ilgili.
Yüksek gereksinimli çıkış akımı olan DC güç kaynağı makinesi, aynı ve sabit, aynı kaynak kalitesini sağlayabilir,
Makine parametre ayar ekranında, birçok kanca ile armatür için 6 bölüm kaynak akımı ve zaman ayarları vardır.
ve 24 kanca komutatörü için Bar no. 1 + 22 + 1 = 24 olarak ayarlayarak kaynak parametresi 3 aşama bölmek veya 1 + 1 + 1 + 2 + 3 + 16 = 24 ayarlamak için ayar bölmek
Elektrik çubuğu için ısınma süresini ve gerçek durumu göz önünde bulundurarak,
Gerçek üretim sırasında, bazı kullanıcılar Bölüm 1'deki çubuk numarasını 24 olarak ayarlamışlar.
2- Elektrot mesafesi nasıl kontrol edilir?
--- Önerilen mesafe yaklaşık 1.5mm 2mm, komutatör OD bazı farklar olması durumunda 1mm'den fazla olmalıdır
Bir 1.5mm kalınlığı commidity tarafından kontrol edebilirsiniz Plug ölçer
3- Bu mesafeyi ölçmek ve geri beslemek için bir hükümdar var mı?
--- Henüz kumanda yok, sadece operatör gözlemliyor,
4- Elektrotun kancaya uyguladığı basınç nasıl ayarlanır ve kontrol edilir?
--- Basınç yayının farklı boyutları ile basınç ayarlanabilir, yayla kaba kontrol için, üstte vida ile hafif kontrol için
ve en son tip WIND-TMI-3, basıncı kontrol etmek için servomotorlu
5- Bu basıncı kontrol edecek bir yük hücresi var mı?
--- Henüz değil
Wind Automation komutatör için hidrolik ve servo baskı makinesi,
Çapa yerleştirme, basıncı kontrol edebilen ve gösterebilen bu tür bir yük hücresine sahiptir.
Bunu daha sonra yeni WIND-TMI-3 servo basınçlı füzyon makinesine uygulayacağız.
Bu, öncelikle gerekli olan yerel kullanıcılar için uygulanacak.
6- Füzyon akımı nasıl kontrol ediliyor, sabit mi tutuluyor?
--- Füzyon sabit akımı voltaj ile kontrol edilir
7- Füzyon döngüsünün adımları nelerdir, bu döngünün her kısmı nasıl ayarlanır? (ÇOK ÖNEMLİ)
--- Füzyon döngüsü elektrot komutatör kanca dokunmak, sonra komutatör kanca basın, basınç tutarak ve serbest bırakmak
Lütfen eklenen fotoğrafta füzyon döngüsünün grafiğini kontrol edin.
Bu döngü dört faktörle ilgilidir.
Elektrot ve komutatör kanca temas yüz alanı, basınç değeri, basınç tutma zamanı, füzyon voltajı
Bu dört faktörün takım çalışması ile en iyi döngüyü elde edebilirsiniz.
WIND-TMI-3'ün başarabildiği döngü süresi, her yuva için 0.4 saniye, şimdiye kadar Çin'deki en hızlı motor armatür füzyon makinesi.
Yüksek frekanslı 15KHz saf çıkış DC akımı sağlarken, bazı füzyon makineleri 2KHz, 4KHz yüksek frekanslı değildir
Sabit akım tereddüt etmeden her bölümün füzyon emin olabilir, böylece DC güç kaynağı daha hızlı ve elektrik tasarrufu
8- Kötü füzyon için herhangi bir uyarı işareti var mı?
--- Evet, makine bu işlevi var
(4)Füzyon makinesi Parametresi:
Tel çapı: 0.01 ~ 1.2mm
Armatür OD: 20~100mm
Armatür yığınının yüksekliği:10~100mm
Değiştirici OD:8~70mm
Hava kaynağı: 5 ~ 7KG/cm2
Kaynak gücü: 10 ~ 30KW
3 fazlı AC 380V 50~60Hz
Ağırlık: yaklaşık 350KGS
Füzyon güç kaynağı: Rüzgar Otomasyonu kendi kendine geliştirilen yüksek frekanslı 15KHz, 500~5000A
Kontrol sistemi: Japonya Mitsubishi PLC
İndeksleme kontrolü: Japonya Mitubishi Servo konumlandırma sistemi 7'lik dokunmatik ekran
(5)Özellik:
1) Komutatör nokta kaynak makinesi ileticisi sıvı kazım ince veya büyük tel için füzyon Yüksek frekanslı
küçük büyük tel ince ve büyük tel, ayrı ile inverter kaynak ve sıcak yığma komutatör
Soğutma suyu cihazı (kondisyoner olarak çalışır)
2) Kaynak işlemi t ile ilgilidir.Ungsten çubuk alanı, basınç, kaynak süresi, voltaj akım değeri
3) Armatür OD, miğfer boyutu armatür ile ilgilidir
Armatür OD normal aralığı 20 ~ 60mm
160 mm'den küçük bir şaft
Füzyon makinesi FAQ (Uyumlu bir kaynak füzyon sıcak yapıştırma makinesi nasıl seçilir)
Sorunuz, her segment için eşit ve sabit bir füzyon kalitesini elde etmekle ilgili.
Yüksek gereksinimli çıkış akımı olan DC güç kaynağı makinesi, aynı ve sabit, aynı kaynak kalitesini sağlayabilir,
Makine parametre ayar ekranında, birçok kanca ile armatür için 6 bölüm kaynak akımı ve zaman ayarları vardır.
ve 24 kanca komutatörü için Bar no. 1 + 22 + 1 = 24 olarak ayarlayarak kaynak parametresi 3 aşama bölmek veya 1 + 1 + 1 + 2 + 3 + 16 = 24 ayarlamak için ayar bölmek
Elektrik çubuğu için ısınma süresini ve gerçek durumu göz önünde bulundurarak,
Gerçek üretim sırasında, bazı kullanıcılar Bölüm 1'deki çubuk numarasını 24 olarak ayarlamışlar.
2Elektrot mesafesi nasıl kontrol edilir?
Önerilen mesafe yaklaşık 1.5mm ile 2mm arasında, eğer komutatör OD'de bir fark varsa 1mm'den fazla olmalıdır.
1,5 mm kalınlığında bir malzeme ile kontrol edebilirsiniz.
3Elektrotun kanca üzerinde uyguladığı basınç nasıl ayarlanır ve kontrol edilir?
Basınç yayının farklı boyutları ile basınç ayarlanabilir.
Üstünde vida ile hafif kontrol için
4.Bu basıncı kontrol edecek bir yük hücresi var mı?
Evet.
Rüzgar Otomasyon hidrolik ve servo baskı makinesi komutatör için, şaft yerleştirme kontrol ve basınç gösterebilir yük hücresi bu tür var,
Bunu yeni WIND-TMI-3 füzyon makinesine uygulayalım.
Bu, ilk olarak gerekli olan yerel motor üreticisi için uygulanacak.
5Füzyon döngüsünün adımları nelerdir, bu döngünün her kısmı nasıl ayarlanır?
Füzyon döngüsü elektrot komutatör kanca dokunmak, sonra komutatör kanca basınç tutarak ve serbest bırakmak
Lütfen kaynak ayar fotoğrafında füzyon döngüsü grafik kontrol
Bu döngü dört faktörle ilgilidir.
Elektrot ve komutatör kancası, yüz alanı ile temas halinde,
basınç değeri, basınç tutma süresi, füzyon voltajı
Bu dört faktörün takım çalışması ile en iyi döngüyü elde edebilirsiniz.
Yüksek frekanslı 15KHz saf çıkış DC akımı sağlarken, bazı füzyon makineleri 2KHz, 4KHz yüksek frekanslı değildir
Sabit akım tereddüt etmeden her bölümün füzyon emin olabilir, böylece DC güç kaynağı daha hızlı ve elektrik tasarrufu
6.Kötü füzyon için uyarı işaretleri var mı?
Evet, makinenin bu işlevi var
Lütfen videonu izlemek için aşağıdaki bağlantıyı tıklayın
