Yassı tel uygulaması: | Saç Tokası İçin Tel Bükme Makinesi | çalışma istasyonu: | Tel Şekillendirme kombine makinesi |
---|---|---|---|
Saplı tel boyutu: | 3mm*8mm'nin altındaki marş düz tel iletkeni | Saç tokası şekillendirme işlemi: | Besleme, Hizalamayı düzeltme, kesme ve delme, boşaltma |
Devir süresi: | Parça başına 5'ten 8'e kadar uzunlukta | HS kodu: | 84798110 |
Düz telli yeni enerji tahrik motoru: | 1KW'dan 150KW'a | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |

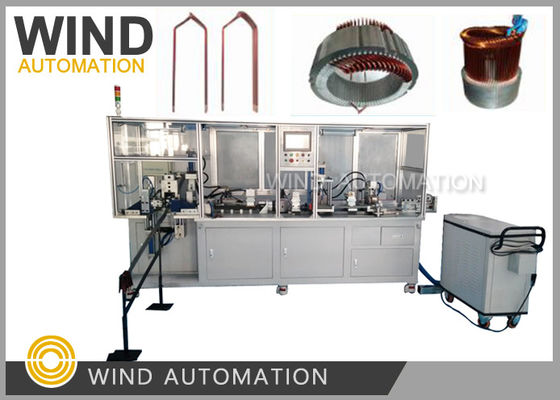

BSG Motor Hairpin Forming Shape Generator Conductor Kablo Eğme Makinesi WIND-HF-BX
Düz bakır telden saç iğnesi şekillendirme makinesi, yeni enerji motoru için tasarlanmıştır.Yan yüzey aynı anda Chamfer), Otomatik endüstriyel elektrikli süpürge emme, servo motor besleme, algılama, kesme, şekillendirme,
Verimlilik: 4~5s/pc (Uzunluğu 300mm) 6~8s/pc
Tırnak tipi1 Vardiya çıkışı: 3500 adet (8 saat)
Servo motor her seferinde aynı uzunlukta gönderirse kodlayıcı kontrol
Saç iğnesi şekillendirme | İsteğe bağlı | Not: |
Çöpçatanlık |
Rüzgar Otomatikleri için kablo tutmak için bobin boyutu Wire dereeling cihazını tasarlamak için |
|
Düzleştirme | ||
Enamel çıkartma | Çıkarma yöntemi gerçek duruma göre öğütme veya kesme olabilir | |
Besleyici | Şifreleme | Besleme uzunluğu dokunmatik ekranda ayarlanabilir, servo motor tarafından kontrol edilir |
Kesme | Silindir basıncı kontrol etmek için, aynı zamanda şekil kesicisi olabilir | |
Şekillendirme | Form açısı, büyüklüğü uygun statör olmalıdır, çizim sadece referans içindir | |
U bükme | Bir tarafı tut, öbür tarafını çevir. | Parçalanma şekillendirme veya Punch şekillendirme |
(1)Uygulama:
Elektrikli araba, Otomobil endüstrisi, Uçak, Yeni Enerji Araba Sürüş Motoru, Kamyon Düz kablo,
Otomobil üreticileri için elektrikli araç kullanımında.
(2)Avantajları:
Yeni enerji motoru Hairpin döngüsü süresi |
Kök başına yaklaşık 4 ila 5 saniye (300 mm uzunluğunda tel)
|
Besleme uzunluğu |
Servo motorla kontrol edilir, ayarlanabilir
|
Saç iğnesi şekillendirme işlemi |
Düz kablo düzle, düz mamul çıkar, yan mamul
kaldırma, otomatik elektrikli süpürge, servolu besleme, algılama,
Kesme ve şekillendirme
|
(3)Parametreler:
Güç kaynağı voltajı: 3Φ-380V ± 10% 50H
Hava kaynağı basıncı: 0.5 ~ 0.7Mpa
Laç çıkarma uzunluğu: 0~50mm
Tel besleme uzunluğu: 150~400mm
Döngü süresi: 300 mm uzunlukta 6'dan 8'e kadar
İşlenmiş tel boyutu: 3*8mm
(4)Yapılandırma:
1Mitsubishi PLC, 10 inçlik dokunmatik ekran.
2Tayvan HIWIN doğrusal kılavuz ve modülü, Delta servo motor hattı.
3- Tayvan Nicholas hassas gezegen azaltıcı.
4Tayvan AIRTAC pnevmatik parçaları ve solenoid valfleri.
5Schneider Electric bileşenleri, Mingwei anahtar güç kaynağı.
6. kaynak rafı, yüzey püskürtmesi, renk: gri.
7Alüminyum çerçeve çerçevesinin tüm kısmı, üç renkli sinyal göstergesi.
8Kalıp çelik vakum söndürme işleminin kalıp kısmı.
9. Hidrolik delme yönteminin kullanımının bir kısmını boyamak için, pozisyon ayarlama aygıtının bir kısmını delmek
Düzenleme vida, otomatik vakum.
10- Silindir yumruklama kullanımının bir kısmını kesmek.
11Silindir yumruklama kullanımının U şeklindeki kısmını bükmek.
12150 litrelik hidrolik sistem seti.
13. 3KW otomatik elektrikli süpürge seti.
14- Otomatik boşaltma makinesi.
