Dikdörtgen tel şekillendirme makinesi kesme yöntemiyle yumruklama değil
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Kritik faktör: | Tasarımlı saç iğnesi statör kimliğine, boyuna, | çalışma istasyonu: | Kombine Makine |
|---|---|---|---|
| Saplı tel boyutu: | 3mm*8mm, AWG9 AWG1 | Saç tokası şekillendirme işlemi: | Kesme, Enamel Çekme, Kalıplandırma |
| Devir süresi: | Tel için döngü süresi 3s 5s'dir. | HS kodu: | 84798110 |

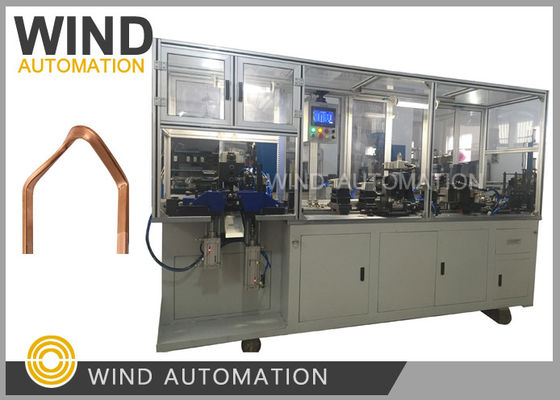

Dikdörtgen tel şekillendirme makinesi kesme yöntemiyle yumruklama değil WIND-HF-BX
(1)Uygulama:
Düşük görevli otomobiller için başlangıç
(2)Çakma şekillendirme makinesinin soru ve yanıtları:
|
Soru: Pin şekillendirme işlemi sırasında bobin kenarında çember nasıl oluşturulur? (Kesinme yöntemi mi yoksa Sıkıştırma yöntemi mi)
|
|
|
Cevap: Chamfer, emayeyi çıkardıktan sonra ve yumruk kesme yöntemiyle kesmeden önce yapılır, çünkü bobin bölünerek oluşur. |
|
|
|
|
Cevap: Formalı iğnenin toplam uzunluğu ayarlanır |
|
|
Soru:Pin formunda bobin uzunluğunun tekrarlanabilirliği nedir? |
|
|
Cevap:Uzunluk servo motor tarafından kontrol edilir, tekrar edilebilirliği ile tutarlı uzunluktur |
|
|
Soru: Pl, bobin uzunluğunun tekrarlanabilirliğini 0.1 veya 0.2 mm gibi bir değer açısından onaylar. ? |
|
|
Cevap:Kalıplı sarmal uzunluğu toleransı +/- 0,2 mm |
(3)Parametreler:
Çekirdek yuvaları kapsamı: 72 yuva, 84 yuva, 96 yuva
(4)Yapılandırma:
1Mitsubishi PLC, 10 inçlik dokunmatik ekran.
2Tayvan HIWIN doğrusal kılavuz ve modülü, Delta servo motor hattı.
3- Tayvan Nicholas hassas gezegen azaltıcı.
4Tayvan AIRTAC pnevmatik parçaları ve solenoid valfleri.
Giriş:
Dörtgen bobin rulo (WIND-HF-BX rulo için otomatik besleme ünitesine sahip).
Çıktı:
Şekilli Pin
Lütfen videoyu görmek için aşağıdaki resme tıklayın
