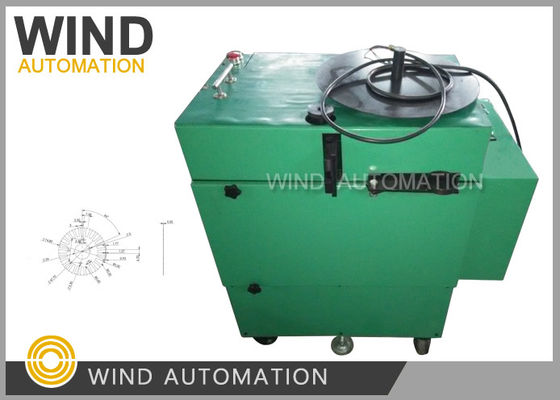

Dış Rotor Fan Motor Stator Slot Liner Kağıt Ekleme Makinesi WIND-IP-3

Dış Rotor Fan Motor Stator Yuva Astar Kağıdı Yerleştirme Makinesi WIND-IP-3

Uygulama:

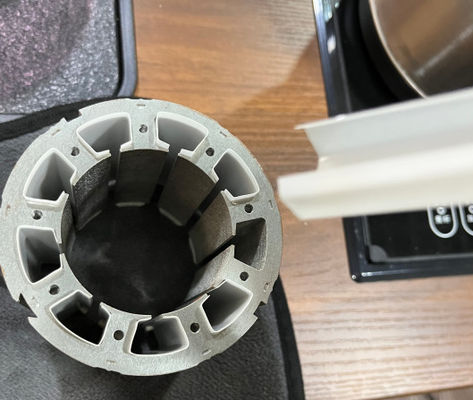

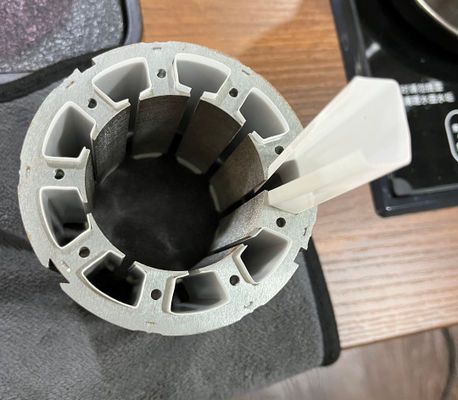

Bu kağıt yerleştirme makinesi, BLDC Motor statorunun yuvasına yalıtım kağıdı polyesterini şekillendirir, keser ve yerleştirir,

işlem, şekillendirme, kesme, yerleştirme, bir sonraki yuvaya indeksleme şeklindedir,

ayarlanan tüm armatür yuvaları bitene kadar eylemi tekrarlayın,

1. Bu kağıt şekillendirme ve yerleştirme makinesi, bir adet 0,75KW motor, frenli bir redüktör, tırtıllı dişlilerden oluşan bir kağıt besleme kayışı ve besleme kutusu seti, bir takım tezgahı, bir kabin ve gövde çerçevesinden oluşur.

2. Bu yuva yerleştirme makinesi, tam mekanize bir eylem benimser. Besleme kutusu, yalıtım kağıdını takım tezgahına besler, bir takım tezgahı tabanı, zımba iğneleri ve bir kesici ile donatılmıştır. Kağıt konuma gönderildiğinde, kağıt kesici kağıdı keser ve takım tezgahının tabanına iter. Ardından, iğne aşağı doğru zımbalar, kağıdı takım tezgahına bastırır, sıkar, sonra yukarı zımbalar, böylece şekillendirilmiş kağıdı iş parçası gövdesine yerleştirir. Bundan sonra, iğne geri döner, bölücü döner, dişli ileri hareket eder. Bir yuva biter, ardından ikinci yuva yerleştirilir. Makine, dönen mil üzerinde bir indüksiyon anahtarı ile donatılmıştır ve bir döngüden sonra otomatik olarak duracaktır.

3. Bu yalıtım kağıdı yerleştirme makinesi, otomatik olarak kağıt yerleştirme yapabilir, yükleme ve boşaltma manuel olarak yapılır. Kağıt yerleştirme için kağıt rulosuna ihtiyaç duyulacaktır. Genişlik, iş parçası yığın uzunluğuna eşit olmalıdır.

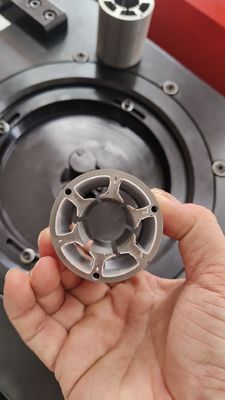

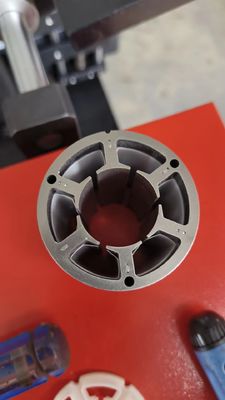

4. Bu BLDC motor stator yuva astar makinesi, 8 ~ 48 yuvalı stator iş parçası için uygundur. Otomatik kağıt besleme, şekillendirme ve açı döndürme yapabilir. Kağıt, yuvaya düzgün bir şekilde yerleştirilmelidir.

Motor Üreticisi Müşteri Sorusu:

Kağıt yerleştirme makinesinin nasıl çalıştırılacağına dair bir kullanım kılavuzunuz var mı?

Wind Automation Cevabı

https://youtu.be/Xu68ZYUudmg

Fan motoru kağıt yerleştirme makinesinin çalışma videosunu görüntülemek için lütfen aşağıdaki fotoğrafa tıklayın
