DC Motor veya Evrensel Motor için yuvarlaklık denetleyicisi

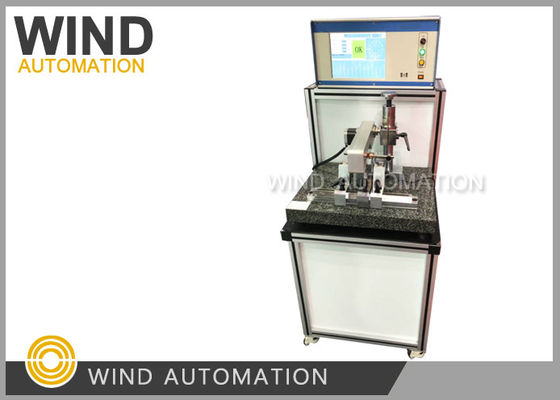

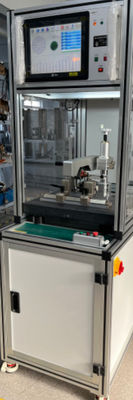

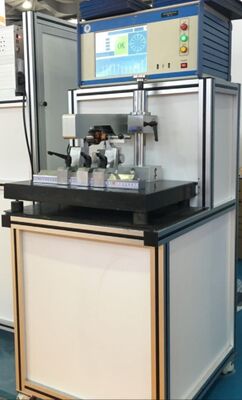

Fırçalı DC Motorlar İçin Komütatör Yuvarlaklık İyi İletişim Test Cihazı WIND-RM-10

(1) Komütatör yuvarlaklık testinin amacı

Komütatör yuvarlak değilse, bu, fırçalı DC motor armatüründe fırça aşınmasının artma olasılığını artırır, ayrıca komütatörde ark ve kıvılcım artışına neden olarak komütatör yüzeyini tahrip eder. İyi komütatör yuvarlaklığı, armatür performansı için çok önemlidir.

Komütatör yuvarlaklık testi önemlidir çünkü komütatör, bir DC motor veya evrensel motorun kayan elektriksel temas yüzeyidir.

Yeterince yuvarlak değilse, fırçalar dönüş sırasında kararlı teması sürdüremez. Bu birkaç ciddi soruna neden olur:

Fırça kıvılcımı ve arkı

Yuvarlak olmayan bir komütatör, dönüş sırasında fırçanın yukarı ve aşağı zıplamasına neden olur. Bu, teması aralıklı olarak keser ve elektriksel ark (kıvılcım) oluşturur. Ark hasar verir:

1. komütatör yüzeyi
   karbon fırçalar

• yakındaki yalıtım
• Artan fırça aşınması
• Kötü yuvarlaklık, fırça ve komütatör arasında düzensiz basınca neden olur. Bazı alanlar aşırı sürtünme yaşar, bu da şunlara yol açar:

2. hızlı fırça tüketimi
   düzensiz fırça yüzeyi aşınması

• daha yüksek bakım maliyeti
• Elektriksel performans kararsızlığı
• Değişen temas basıncı, temas direncini değiştirir. Bu şunlara neden olabilir:

3. kararsız akım
   tork dalgalanması

• elektromanyetik gürültü
• azalmış verimlilik
• Hassas motorlarda, küçük bir eksantriklik bile performansı fark edilir şekilde etkileyebilir.
• Mekanik titreşim ve gürültü

Eksantrik bir komütatör, dengesiz dönen bir yüzey gibi davranır. Fırçalar yüksek noktalara tekrar tekrar çarparak şunlara neden olur:

4. titreşim
   sesli gürültü

• mekanik yorgunluk
• Komütatör bar hasarı riski
• Lokalize darbeler ve ısınma, komütatör segmentlerini (barları) gevşetebilir veya mika yalıtımını çatlatabilir. Ciddi vakalar şunlara neden olabilir:

5. kalkmış barlar
   kısa devreler

• felaketle sonuçlanan rotor arızası
• Yüksek hızlı motorlar için önem
• Daha yüksek RPM'de, fırça darbeleri daha sık ve daha büyük kuvvetle meydana geldiği için, en küçük yuvarlaklık hataları bile büyür. Bu nedenle, yuvarlaklık toleransı şunlar için daha sıkı hale gelir:

6. otomotiv motorları
   elektrikli aletler

• elektrikli süpürge motorları
• marş motorları
• Tipik üretim amacı
• Motor üretiminde, yuvarlaklık testi genellikle şunları doğrulamak için kullanılır:

işleme sonrası tornalama/taşlama kalitesi
mil ve komütatör eş merkezliliği

• kalıplama veya sıcak perçinleme sonrası deformasyon
• montaj doğruluğu
• Yaygın denetim yöntemleri
• Gösterge saati kaçıklık ölçümü

Yuvarlaklık test cihazı

• V-blok + gösterge
• Hava ölçer sistemleri
•
•
• Çevrimiçi lazer denetim sistemleri
• Genellikle birlikte kontrol edilen ilgili parametreler:
• TIR (Toplam Gösterge Kaçıklığı)

eş merkezlilik

• silindiriklik
• segment yükseklik farkı ("yüksek bar")
• Uygulamada, aşırı komütatör kaçıklığı, DC motor üretiminde fırça kıvılcım sorunlarının en yaygın kök nedenlerinden biridir.
• (2)

Teknik Veriler

Test öğesiTest açıklaması

1. Yuvarlaklık ölçümü için yüksek hassasiyetli LVDT sensörü kullanılır, analog ve dijital filtreleme yöntemini birleştirerek yüksek stabilite ve sensör sinyaline hızlı erişim sağlar, sensör sinyalinin yüksek hassasiyetini garanti eder.2. Ölçümün tahrik kaynağı olarak kademeli motor kullanılır, motor tahrikli yüksek alt bölümleme ve yüksek hızlı darbe ile birleştirilir, motorun yumuşak sürekli çalışmasını ve ölçüm noktalarının eşit dağılımını sağlar.

3. Komütatör yuvası veri tanıma algoritması benzersizdir, veri ölçüm sonuçlarının boşlukları ve boşluk kenarı verilerini içermemesini sağlamak, ölçüm sonuçlarının orijinalliğini garanti etmek.

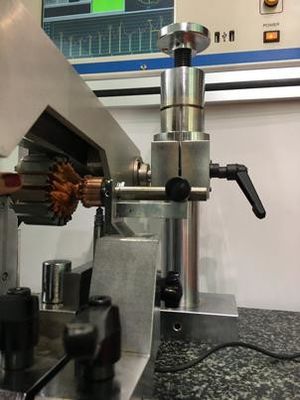

4. Komütatör bar üzerinde ölçüldüğünde, aynı anda yuvarlaklık kalitesi yüzeyinin merkez eksene göre tespitini de tamamlar, daha doğru kaliteli armatür bulmak için.

(4)

Rekabet Avantajları

1. Komütatör yüzeyi tornalama kalitesi, armatür performansını etkileyen önemli faktörlerden biridir. Komütatörün tornalama kalitesini zamanında kontrol etmek, tornalama kalitesini kontrol etmek için etkili bir araç sağlayabilir.

   2.

WIND-RM-10 Rotor yuvarlaklık test cihazı, armatür komütatör yuvarlaklığını hızlı ve doğru bir şekilde tespit edebilir, armatür üretiminin durumunu bilmek, ürün kalitesini zamanında kontrol etmek, üretim sürecini kontrol etmek ve armatür üretim kalitesini sağlamak için hızlı ve doğrudan bir yoldur.

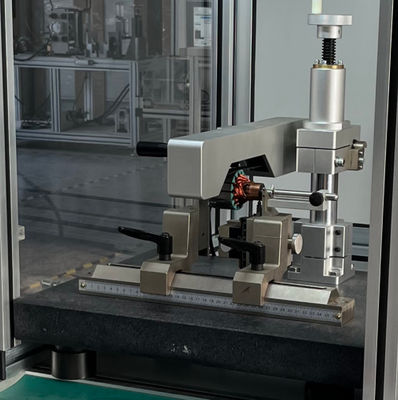

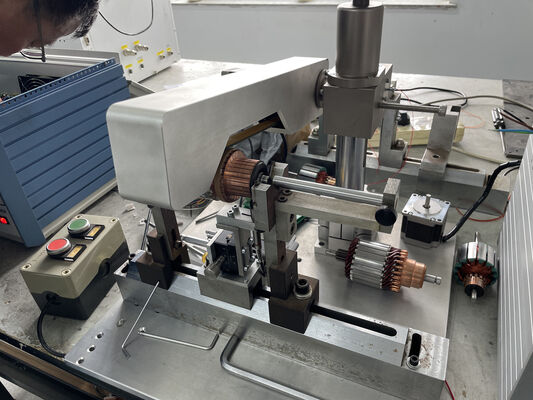

   3. Yüksek hassasiyet, paslanmaz, pas, asit ve alkali, manyetizasyon yok, deformasyon yok, iyi aşınma direnci, mermer yerleştirme platformu olarak kullanılır, V yuvası mermer platform üzerine yerleştirilir ve V yuvasının yerleştirme doğruluğu artırılır. Bileşenler (ve biyel tahrik parçaları) rotorun (ve biyel tahrik parçalarının) iki çift kaldıraçlı bağlantı kolu mekanizması senkron kelepçesi ile tahrik eder. Rotoru sıkıca tutar, rotorun yumuşak dönmesini sağlar, testin doğruluğunu garanti eder.

   Sonuç olarak, faydalı model mevcut teknolojideki rotor yuvarlaklık test cihazının otomasyon derecesini iyileştirir, üretim verimliliğini artırır, insan gücünden tasarruf sağlar

   ve yuvarlaklık test cihazının test doğruluğunu artırır.

https://youtu.be/dJMY6JVncCY

  Yuvarlaklık testi için İngilizce versiyon
