Armatür testi ekipmanı nasıl değerlendirilir başlatıcı direnci Hi Pot Armatür

Bu starter armatür testi WIND-ATS-02, Huachuan, Shendian,

Onlardan biri ilk seferde 5 adet satın aldı ve sonra 7 adet, yerel başlangıç üreticilerinin %80'inin test cihazımızı kullandığını söyleyebiliriz,

Mühendis ekibimiz bu testi müşterilerin gereksinimlerine göre yaptı ve çok deneyime sahipti.

Geçtiğimiz yıllarda test cihazını aşamalı olarak yükseltmek, başlangıç üreticilerinin geri bildirimlerini ve yeni gereksinimleri birleştirmek ve dikkate almak,

Kısacası, test öğeleri başlangıç armatür üreticilerinin gereksinimlerine dayanır, armatür kalitesini değerlendirmek için buna güvenebilirsiniz,

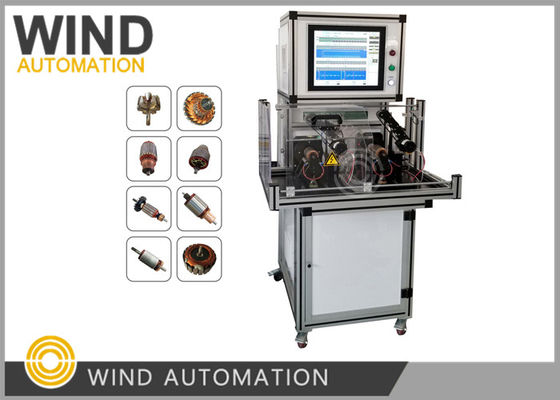

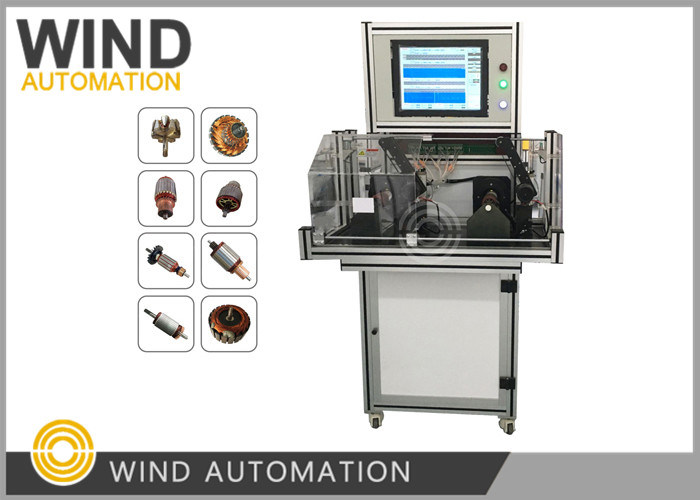

Armatür testçisi WIND-ATS-02, 36 yuvarlak altında armatür testi yapabilir, bu nedenle 12'den 33 yuvara kadar yuvarlaklarla sorun yok.

Evet, tüm sonuçlar ekranda yuva yuva gösteriliyor.

Ekranın üzerinde 23 yuvarlaklı bir kamera ile video odaklama yaptık. Lütfen eklenen videoya bakın.

Ekranda gördüğünüz gibi, 6 test öğesi birer birer test ediliyor. 23 veri yavaş yavaş ortaya çıkıyor.

1. Bar to bar (İki komutör çubuğunun çipler arası direnci)

2Kaynak direnci (Saldırma kalitesini kontrol etmek için, ne kadar küçükse o kadar iyi)

3180° çapraz direnci (komutatörün karşı tarafla 180° açılı olan çubuk çubuk direnci)

4. Dalga (Kemerlerin dönüşleri arasında, dalga biçimlerini karşılaştırmak)

5İzolasyon direnci (Kemerlerin ve yığın çekirdeğinin direnci)

6. Hi-pot (kolipler ve armatür yığın çekirdeği arasında yüksek voltaj)


Uygulama:

36 yuva kadar olan başlangıç armatürü

13, 17, 19 (bazı), 21'i kapsar.23,25,27, 28,29,33 slot (ortak)



Avantajları:

1Otomatik konumlandırma, operatör ilk konumlandırmayı manuel olarak kontrol etmesine gerek yoktur.

Testin kolay ve kolay olmasını sağlayın.

2%100 Başlatıcı armatür üreticilerinden memnun geri bildirim.



Teknik veriler:

1. Bar ile Bar direnci,0.01mΩ~10mΩ (Aranın dışındaki görüntü OVER)

Doğruluğu sağlamak için dört uçlu ölçüm

2. kaynak direnci,0.001mΩ-10mΩ (Aranın dışındaki görüntü OVER)

Doğruluğu sağlamak için altı uçlu ölçüm

3Çapraz direnç 0.01mΩ-10mΩ

Doğruluğu sağlamak için dört uçlu ölçüm

4. 100-1000V (100V/zaman)

Nabız zirvesi:0.5 u saniye, Frekans 1 ~ 40MHz

Standart dalga şekli Yaz, OK dalga şekli Yeşil, NG dalga şekli Kırmızı

5İzolasyon direnci DC 500V

Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)

Aralık:1~500MΩ

Doğruluk: ≤±5%

6. Hipot AC 100-1000V

Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)

Armatür komutatör çubukları ≤ 36 bar

Test paneli döngüsü süresi: 8 ~ 9s (33 bar'a göre)

13, 17, 19 (bazı), 21,23,25,27, 28,29,33 slot (ortak)



Ana yapılandırma:

15 ′′ Dokunmatik ekran Örnekleme Çip: BB Relay:NAIS Yüksek voltajlı rölesi:Meder

Pnömatik parçalar:Airtec

Güç: AC 220V,50Hz

Hava basıncı:0.4~0.6MPa

Sıcaklık: 0~45°C

Boyut: 950mm*1250mm*580mm

HS kodu:9030390000
