Komutatör CNC Alt Kesme Makinesi Kesme için DC Motor Armatür Mica El İndeksleme

DC motor armatürü için komutatör alt kesme makinesi Mica Manual Indexing WIND-ZCN072-5

Alt kesim makinesinin özellikleri WIND-ZCN072C-5

Komutatör alt kesme makinesi WIND-ZCN072-1:

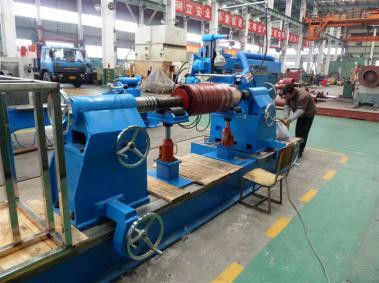

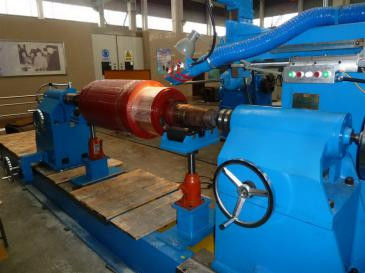

Bu cihaz, ana makine gövdesi, sabit kıvrımlı kıvrımlı üst iğne, ayarlanabilir bantlı ′′ sıkı ′′ üst iğne, sayısal kontrol bölme cihazı, servis kaydırma masası ve aşağıdaki servis bileşenleri kuruluşundan oluşur.

Ekipman ana makine, sabit kuyruğu çerçeve parmak, sıkıştırma ile ayarlanabilir parmak, CNC indeksleme cihazı, servo kaydırma ve alt kesme servo montaj mekanizmasından oluşur.Komutatör alt fiyatlandırma endeksleme servo motor CNC endeksleme cihazı benimser, CNC servo sistemi ile alt kesme başının beslenmesi ve konumlandırılması yerine getirildikten sonra otomatik CNC işleme uygulanır.ve bir set atık toplama ve toz emici cihaz ile donatılmıştır.

技术参数:TEknik parametreler:

1. 操作高度:工件中心离地1200mm

İşleme yüksekliği: iş parçasının merkezi yerden 1200mm'dir.

1. 工件铁芯直径:最大F1200mm ((顶针中心高600mm)

İş parçasının demir çekirdek çapı: en fazla φ1200mm (parmak orta yüksekliği 600mm).

1. 工件换向器 çapı: maksimumF800mm

İş parçasının komutatör çapı: en fazla Φ800mm.

1. 工件转轴长度:3000mm

İş parçasının dönen ocağının uzunluğu: 3000 mm.

1. Değiştirici uzunluğu: maksimum500mm

Komutatör uzunluğu: en fazla 500 mm.

1. 刻槽 刀直径:Ф23mm, ¥刀离地1000mm

Çukurlu freze kesicisi çapı: φ23mm, freze kesicisi yerden 1000mm

1. 刻槽 刀转速度:2800r/min, güç 1.5千瓦

Çukurlu freze kesicisi hızı: 2800r/min, güç 1.5kW

1. 工件转子 ağırlığı: 最大5 ′′

İş parçasının rotor ağırlığı: en fazla 5T

9Servisli elektrik makineleri kullanıyor.

Servo motorla indeksleme, servo motorla besleme.
