Pnömatik tesisi olan DC Motor Stator Test Makinesi

DC motor statör test makinesi kalite analizi WIND-DTS

1Avantaj.

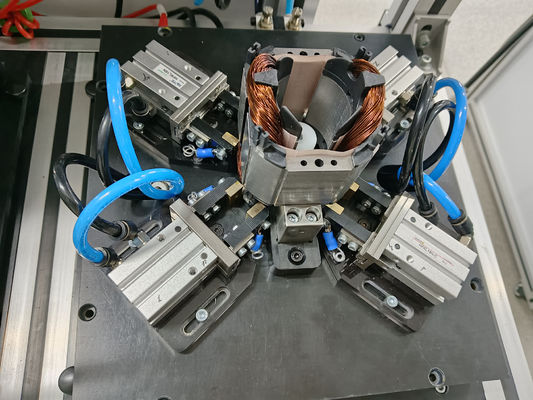

1) Hızlı sıkıştırma armatürü 3 terminal tel için monte edilebilir

2) PneUmatic fixutre 3 uç tel veya 6 uç tel test etmek için yaygın olarak kullanılır.

2Test öğesi.: tüm test öğeleri tek başına veya birlikte yapılabilir.

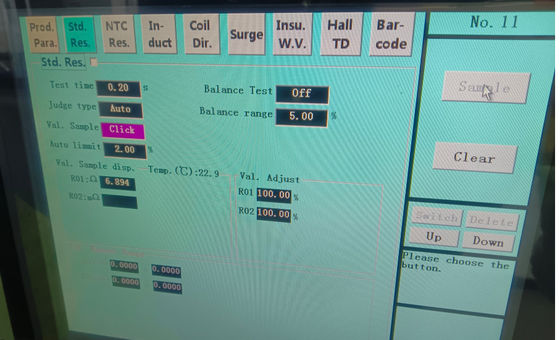

1) DC direnci testi

Test aralığı:0.01W - 1000W

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±0,5 %

Test yöntemi:Dört nokta, otomatik ortam sıcaklığı düzeltme fonksiyonu ile

2) İndüktansa testi ((üç faz dengesi testi dahil)

Test aralığı: 10mH 500mH

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±2,5%

Test yöntemi:Dört puan

3)İzolasyonu döndür

Nabız yüksek voltaj: 100V-3000V (100V / adım)

Nabız zirvesi: 0.5msec

Örnek alma sıklığı: 1-40 MHZ

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±2,5%

Yargılama yöntemi: alan farkı yargısı (indüktansa ve enerji kaybına duyarlı)

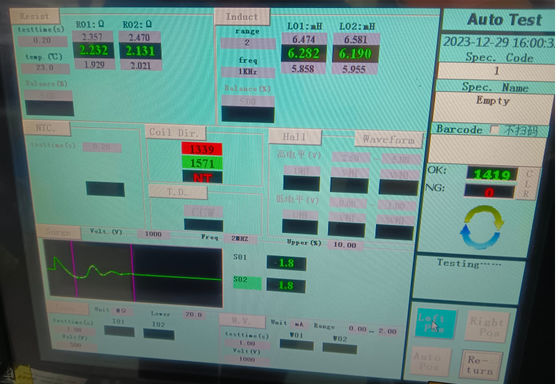

Standart dalga şekli Beyaz, OK dalga şekli Yeşil, NG dalga şekli Kırmızı

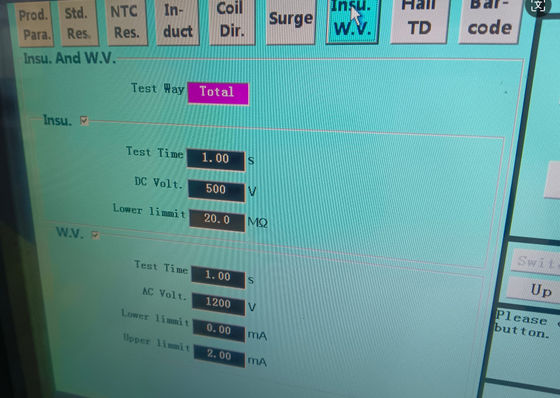

4) yalıtım direnci

Voltaj:DC500V /1000V

Test süresi: 1-10 saniye ( ayarlanabilir)

Yargılama aralığı:1-1000 MW

Tolerans: ±2,5%

5)Faza arası yalıtım

Voltaj:DC500V /1000V

Test süresi: 1-10 saniye ( ayarlanabilir)

Yargılama aralığı:1-1000 MW

Tolerans: ±2,5%

6) Ara faz hipotesi

Voltaj:AC100-3000V (100V/adım)

Test süresi: 1-10 saniye ( ayarlanabilir)

Yargılama aralığı:0.1 mA -- 20 mA

Tolerans: ±2,5%

7) Hipot ((ark algılaması ile)

Voltaj:AC100-3000V (100V/adım)

Test süresi: 1-10 saniye ( ayarlanabilir)

Yargılama aralığı:0.1 mA -- 20 mA

Tolerans: ±2,5%

8) Direniş dengesi

Test yöntemi: DC direnci örnekleme

Test süresi:0.1s

Yargılama yöntemi:Kavramalar arasındaki DC direncinin farkını yargılamak için kullanılan yüzde yöntemi.

3- Deneme zamanı.

https://youtube.com/shorts/seYu6P9OGlU?feature=share
