Kline Ekleme Makinesi Slot İzolasyon Makinesi Armatür Bobin Ve Yığın DMD PMP

Armatür bobin ve yığın DMD PMP Wedge Fillers Yerleştirme Motor İzolasyon Makinesi WIND-IW-2

(1)Uygulama:

Bu yuva üstü hücre şekillendirme ve WIND-IW-2 otomatik şekil ve şekil ekleme eğimli koymak makine

Bobinler ve yığınlar için elektrik yalıtıcısı.

(2)Parametreler:

Armatür O.D: 20-55mm

Laminasyon uzunluğu: Max 60mm

Çubuk uzunluğu: 32~250mm

Çubuk O.D: 6~20mm

Slot numarası: 8-24 slot

Komutatör O.D: 16~50mm

Kelin uzunluğu: 15-60 mm

Hız düzenleme aralığı: 0 ~ 60Hz

Kilin şekli: Düz, U veya R şekli

Kelin kalınlığı: 0,2 mm ~ 2,0 mm

Verimlilik: 0.5sec - 0.8sec/her yuva, yükleme-Klemp besleme-boşaltma (toplam 8~10sec/sikl için)

12 slotArmatür)

Hava kaynağı: Hava basıncı: 4~6kg/cm2

Makine gücü: 1.0KW

Alet/çaplama: Hızlı değişen bütünlüğü oluşturan tekerlek yapısı

Voltaj: AC220V± 10%, 50/60Hz

Ağırlığı: Yaklaşık 400 kg

Boyut: (L) 910 x (W) 880 x (H) 1300mm

(3)Ana bileşenler:

PLC: MITSUBISHI veya Omron programlanabilir denetleyici

İletişim: OMRON

Yakınlık anahtarı: OMRON

MITSUBISHI veya Panasonic frekans dönüştürücü

Dokunmatik ekran: WENVIEW PLD(7")

Hava anahtarı: MITSUBISHI

Güç kaynağı: Mingwei

Değiştirici:

Fren: MIKIPULLEY (Japonya markası)

Top rulman: UBC (ABD markası)

Doğrusal rehber: ABBA (Tayvan markası) veya CPC veya Shangying

Silindir: SMC

Hava kaynağı arıtma elemanları veya elektromanyetik valf: SMC

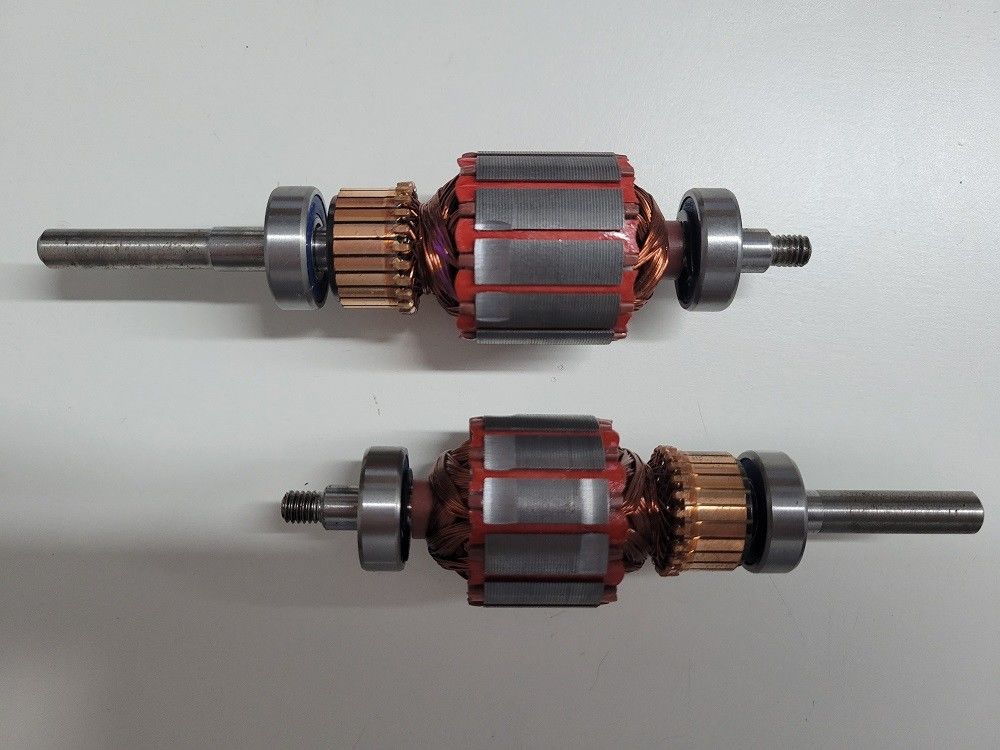

Armatür içine yalıtım eğimini yerleştirin, armatür sargısını ve yığınlarını yalıtın, ayrıca

Armatür sargıları. sarkıtmadan sonra, normalde 0,5 mm kalınlığında bir eğim kullanın.İzleyici polyester genellikle

0.25mm.Armatüre yerleştirmek, armatürü sıkmak ve sargıları güçlendirmek ve motor gürültüsünü azaltmak için.

Lütfen videonu görmek için aşağıdaki fotoğrafa tıklayın
