Döküm Rotor OD'sini Bilyalı Rulman Destekli Torna Makinesi ile Nasıl İşlersiniz

Tavan Vantilatörü Motoru Döküm Rotor Dış Çap Tornalama Komütatör Torna Makinesi Rulman Desteği

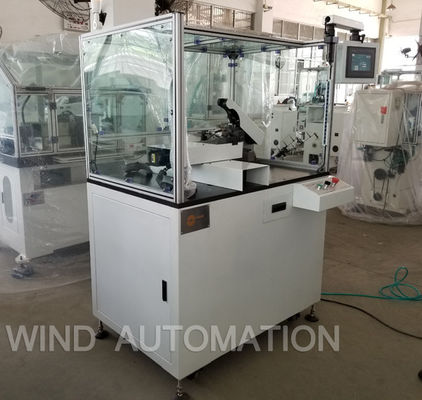

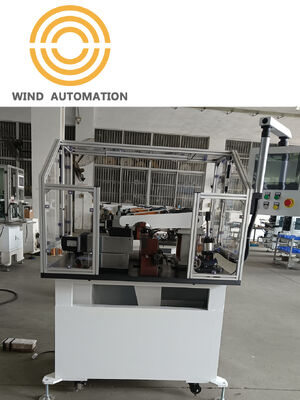

Komütatör Yüzeyi Hassas Torna Rotor Dış Çap Tornalama Makinesi WIND-CT-TH3B

ENJEKSİYONLU, SALINIMLI MİL VE EGZOZ MİLLİ ROTOR

Yüzey Tornalama Makinesi Uygulaması:

WIND-CT-TH3B torna makinesi, Düz Komütatör yüzeyini tornalamak için tasarlanmıştır

Rotor Dış Çapı ve Kayma Halkası

Tornalama Makinesi Torna Yüzeyi Rekabet Avantajları:

1.İki eksenli Delta servo cihaz kontrolü ile hassas

  (Delta'nın herhangi bir sorun olması durumunda hızlı ve iyi satış sonrası hizmeti vardır)

  İki eksenli servo cihaz, mutlak konum kontrolü elde etmek için vidalı mil ile çalışır,

    hassas tornalanmış rotor dış çapını 0mm ila -0.03mm~-0.05mm toleransla elde etmek için,

2.Delta PLC

3.Delta invertör

4. Airtac silindir

5.Elmas V tutucu ve Elmas kesici

  a. Alaşımlı CNC tornalama aleti (karbür) ile karşılaştırıldığında,Elmas tornalama aletiÇin'deki çoğu motor üreticisinin kullandığı, çünkü elmas alet parlak ve mikro yüzey kalitesi sağlayabilir

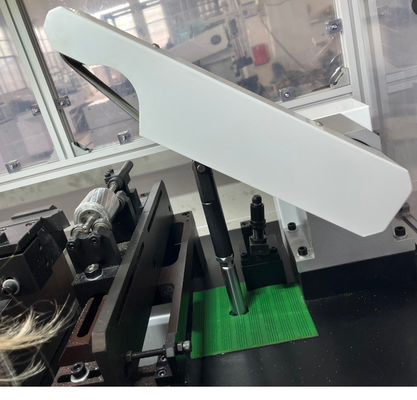

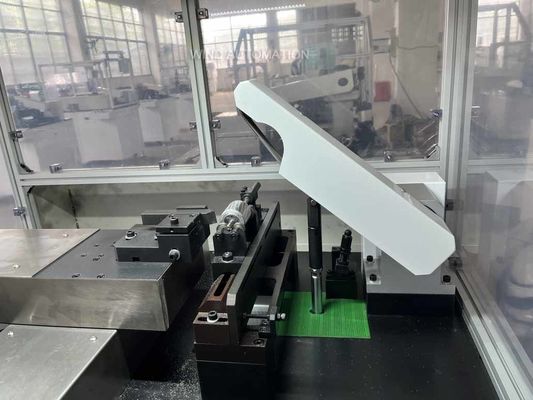

  b. WIND-CT-TH3B makinesinin Rotor Dış Çapınızı tutmak için tutma cihazı, iki taraflı bilyalı rulman

      milin aşınmasını önleyen cihaz

 c. Alüminyum rotor dış çapını tornalamak için, eş merkezliliği sağlamak ve milin aşınmasını önlemek için kayış presi ve bilyalı rulman ile birlikte gelir

6. Almanya ve Avusturya'da 14 yılı aşkın süredir 1. nesil tornalama makinesi kullanan bir Alman müşteri

    ve hala bizden elmas kesici satın alıyor

Torna Makinesi Özellikleri:

1. Yuvarlaklık < 0.003mm

2. Yüzey pürüzlülüğü

3. Armatür dış çapı 20~80mm

4. Mil uzunluğu: 32~250mm (Daha uzunsa özel üretim gerekir)

5. Mil Çapı: 2~18mm (özel üretim yapılabilir)

6. Komütatör dış çapı: 4.3~60mm

7. Yığın dış çapı: 20~90mm

8. Kesme miktarı: Kaba kesim Maksimum 0.20mm

9. RPM modülasyonu: 0~60Hz

10. Kesici ünitesi: 1um~0.5mm ve ayarlanabilir hız

11. Kesme uzunluğu: Maksimum 50mm

12. Kesme süreleri: X ekseni 4 defaya kadar, Z ekseni 4 defaya kadar ayarlanabilir

13. Hava kaynağı: 5~7 MPa

14. Güç kaynağı 220V 50/60Hz

15. Makine Gücü: 2KW
