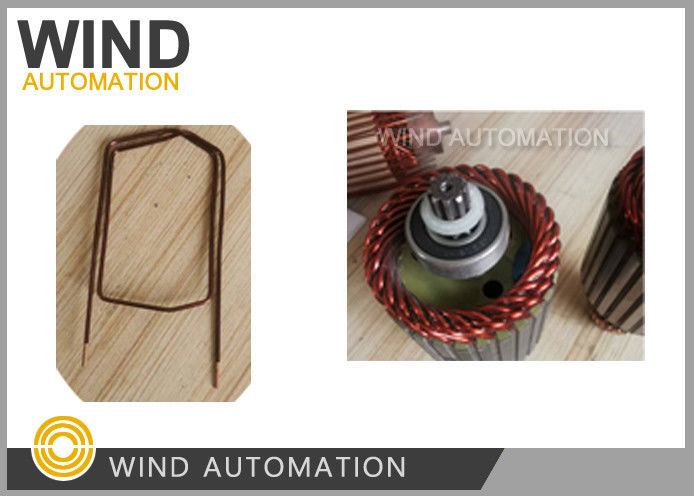

Başlatıcı Armatür Bobinleri Tırnak
|
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Kritik faktör: | Saç iğnesi şekli, silah kimliği, boy, boy. | çalışma istasyonu: | Kombine Makine |
|---|---|---|---|
| Saplı tel boyutu: | 3mm*8mm, AWG9, AWG0 | Saç tokası şekillendirme işlemi: | Kesme, Enamel Çekme, Kalıplandırma |
| Devir süresi: | Kablo uzunluğuna ilişkin döngü süresi | HS kodu: | 84798110 |
Hairpin Forming Conductor Coil Hair Pin Düzgen Bobin Otomatik Form Makinesi WIND-AWF Serisi
(1)Uygulama:
Düşük görevli otomobiller için başlangıç
(2)Avantajları:
|
Tırnak döngüsü süresi |
Silindir uzunluğuna ve şekline göre döngü süresi parça başına 2,5'den 5'e kadar
|
|
Besleme uzunluğu |
Servo motorla kontrol edilir, ayarlanabilir
|
|
Saç iğnesi şekillendirme işlemi |
Düzleştirme, besleme tel, emayeyi çıkarmak ((ortalama zaman pres tel), kesme, şekillendirme (U kesmek, şekillendirmek ve bükmek için üç silindir)
|
(3)Kalıplama süreci:
1Otomatik besleyici ünitesine düzgen bobini yükle.
2- Bobinin düzlenmesi
3. Düz üst ve aşağı tarafında çıkartma ️ Döşeme yöntemi veya kesme yöntemi
4- Bobinin sol ve sağ tarafının soyulması - Döşeme yöntemi veya kesme yöntemi
5. Çamfer sarmalda oluşur
6Servo motor besleme
7. Bobinin kesimi Gerekli uzunluk
8U şeklinde oluşum
9. Son şekil oluşturma bükme
10Son iğneyi yerçekimi paraşütüne teslim edin.
(4)Yapılandırma:
1Mitsubishi PLC, 10 inçlik dokunmatik ekran.
2Tayvan HIWIN doğrusal kılavuz ve modülü, Delta servo motor hattı.
3- Tayvan Nicholas hassas gezegen azaltıcı.
4Tayvan AIRTAC pnevmatik parçaları ve solenoid valfleri.
Başlatıcı armatür için hairpin şekillendirme armatür üretim süreci ve aşağıdaki bilgiler sorgu gönderirken kontrol etmek için gereklidir biridir
| 1Şekilli iletken çizimi | R boyutunun iletken boyutu ve açısı kontrol etmek için |
| 2Armatür laminasyon çizimi | Armatür yuvasına makineyle veya elle yerleştirilecek şekillendirilmiş telin uyumunu kontrol etmek için |
| 3. şekillendirilmiş tel ile destek örneği | Gerçek numuneye göre aletleri kontrol etmek ve üretmek için |
Lütfen videoyu görmek için aşağıdaki resme tıklayın
