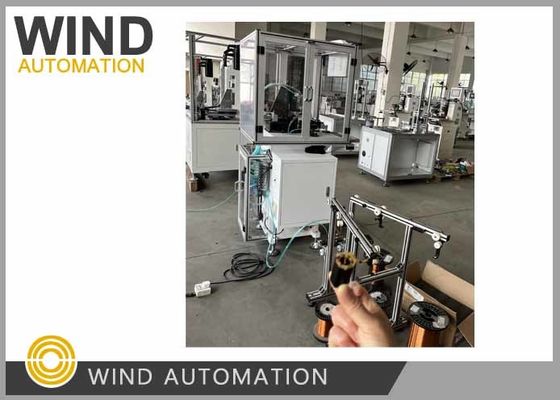

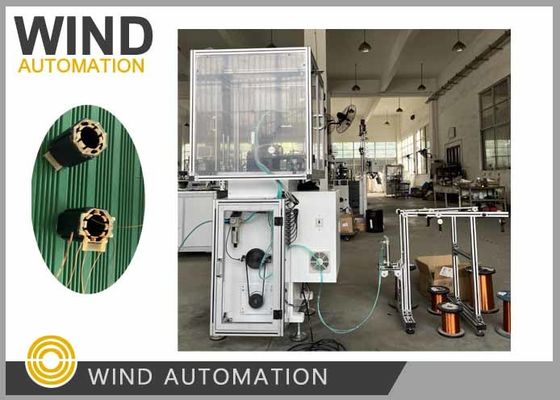

Sekiz kutuplu BLDC adımlı motor statör iki iğneli sarma makinesi
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Durum: | Yeni | İğne No.: | İki iğne her seferinde 2 kutup sarıyor |
|---|---|---|---|
| çalışma istasyonu: | Tek istasyonda 8 kutup 4 kere sarılabilir. | sarma hızı: | Tel Ölçüsüne göre 300RPM ila 500RPM |
| Otomatik Tip: | tam otomatik | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
| Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler | ||
| Vurgulamak: | fırçasız motor sargısı,Motorlu sarma makinesi |
||
Sekiz Kutuplu BLDC Adımlı Motor Stator Dolaşım Makinesi
Aynı anda iki iğneyle sarılan rüzgar yuvasıWIND-1B-TSM
Uygulama:
Adımlı motorlu iğne sargı makinesi WIND-1B-TSM, bir kez 2 yuva sargılayabilir.
6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup, 18 kutup
Avantajları:
Hızlı ve esnek, adımlı motor statör iğne sargısı her seferinde 2 yuva sargısı ile
2 nozzles sarma iki istasyonlu BLDC stator sarma ve 2 istasyonlu sarma makinesi daha kararlı olarak çalışır
Parametreler:
Tel çapı: 0.08 ~ 0.8mm
Stator kimliği:15mm~65mm
Yığın yüksekliği:7-100mm
0-9999 numaralı dönüş.
Çalışma seçeneği: adım adım/otomatik
Stator kutupları: 6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup, 18 kutup (Özel yapılmış)
Hava basıncı:0.5~0.7MPa
Güç:1KW, Tek Fazlı, AC220V 50/60Hz
Ağırlık: yaklaşık 450 kg Boyut: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
Yapılandırma:
Mitsubishi PLC
Yerleşik insan - makine ara yüzü dokunmatik ekran
Yüksek güçlü adımlı motor
Hava saldırısı silindir
|
1. tip statör sarma makinesi özellikleri:
|
Doğrulama: evet/hayır.
|
||
| 1 | Stator tüpü çapı | 70 mm | Evet. |
| 2 | Stator tüpünün genişliği | 15 mm | Evet. |
| 3 | Eksen sayısı | En az 4 | Hayır |
| 4 | Hattı eşleştiren tolerans | ±0,01 mm | Evet. |
| 5 | Koordinat toleransı | ±0,5 açı dakikası | Evet. |
| 6 | Çubuk eğimi | En az 100 mm | Evet. |
| 7 | Döner hızı | Rüzgarın rüzgâr hızı 10'a 60'dır. | Evet, 350~400 RPM. |
| 8 | Stator maksimum. Dış çapı | 63 mm | Evet. |
| 9 | Stator İç çapı | Sınır yok. | >15 mm |
| 10 | Ön kısımları ile statörün maksimum uzunluğu | En az 80 mm | Evet. |
| 11 | Statorun ön kısımları ile birlikte minimum uzunluğu | 15 mm | Evet. |
| 12 | Stator yuvaları | Sınır yok. | Hayır.6,8,9,10,12,1418 slot |
| 13 | En az yuva genişliği | 0,8 mm | Evet. |
| 14 | Çalışma telinin çapı | 0,063 ️ 0,315 mm (ikiz) | Evet. |
| 15 | İskele sayısı | 2 | Hayır, 2 nozel, 1 spindle |
| 16 | Sıkıştırıcı sayısı | 2 | Evet. |
| 17 | Kontrol Modu | Yazılımlı dizüstü bilgisayar | Hayır,PLC ve HMI |
| 18 | Güç kaynağı | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5KW |
Soru ve Cevap:
1.Statorumuz için hangi tip stator iğnesi sargısını seçmeliyiz?
To stator iğne sarma makinesi WIND-1B-TSM, adımlı motorla sarma için çok uygundur.
8 kutup
Makine Yuvarlama, İndeksleme ve Kesme yüksek statör olmayan yuva doldurma hızı için düzenleme olmadan otomatik olarak
Yuvarlama makinesi WIND-1B-TSM yuvarlama olmayan otomatik indeksleme aygıtı ile ve açı
Swing cam cihazı büyük ve küçük kabloları sarmak için çok uygundur, kaldır veya hafif BLDC motor statörleri
2.Stator sarma makinesini kullanma eğitimi nasıl?
Makine eğitimi için, genellikle teslimat öncesi denetlemek için fabrikamıza bir mühendis yollarsınız.
WIND-1B-TSM karmaşık bir makine değil, Eğer mühendisiniz deneyimli ise o zaman ihtiyacınız yok
Gel de ameliyat için bazı videolar çekelim.
3.Sizden gelen makine çalıştırıldı mı?
Evet, makinede güç için makine tarafından açılır ve
Başlat, acil durum düğmesi, otomatik/Adım makinesi çalıştırmak için anahtar
4.Neden statöre ihtiyacın var?
Yara statörü Shanghai Wind Automation'ı gösterebilir.
sarma şeması, sarma yolu, köprü tel, terminal tel,
Eğer yara statör yoksa, lütfen sarma çizim sağlamak
Aşağıdaki örnekler ve çizimler makine üretimi ve işletme için gereklidir:
1. İzolasyon kapağı veya izolasyon kağıdı ile sarılmamış 5 adet statör yığını
2Yara statörü 1 adet.
3Bakır tel 10 adet statör sarmak için yeterli.
4Stator laminasyon çizimi ve sarma çizimi
Adımlı motorlar rotorun tam bir dönüşünü aynı büyüklükte bir dizi adıma bölüyor.
Bir yükü hızlı bir şekilde konumlandırmak ve bu adımlardan herhangi birinde tutmak için.
motorlar, bu fırçasız DC motorlar hızlı, hassas konumlandırma ve olağanüstü tutma tork sunuyor.
Adım teknolojisi, açık döngü kontrolörünün kullanılmasını sağlar
Servo motor sistemi ile karşılaştırıldığında toplam maliyeti düşürerek, yüksek performanslı, fırçasız, bakım-
Serbest adımlı motorlar hassas, son derece uygun maliyetli hareket kontrolü sağlar.
Siz adımlı motorları üretiyorsunuz, Rüzgar Otomatikleri motor üretim makinelerini tedarik ediyor.
Lütfen videoyu görmek için aşağıdaki resme tıklayın
