Stator'un sarmal yolu: | Delta veya Yıldız Sarma yolu ne olursa olsun | İğne No.: | Bir iğne veya iki iğne veya üç iğne |
---|---|---|---|
Düzenleme: | Stator sarma şema göre sıralama olup olmadığını | otomasyon türü: | tam otomatik |
Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
Vurgulamak: | iğne sargıcısı,Motor Stator Sarma Makinesi |

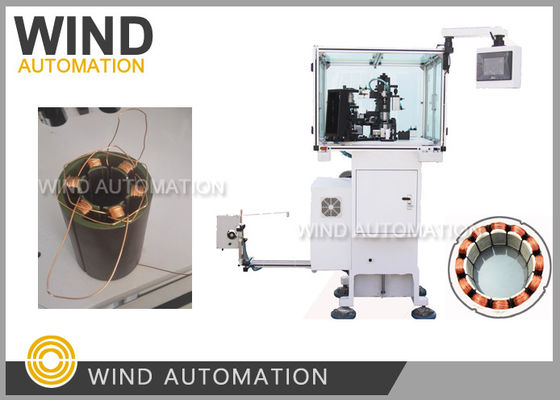

BLDC Motor Statör İğne Dolaşım Makinesi Diş Bobini Tuş Tel WIND-2-TSM ile
Uygulama:
Diş sarma makinesi WIND-2-TSM üretiyorMuti direği BLDC statör sargı iğne sargıStator için
6 kutup, 8 kutup, 9 kutup, 10 kutup, 12 kutup, 14 kutup, 18 kutup (Kustomlaştırılmış)
Tüm BLDC motorları, basamak motorları, fan motor statörleri WIND-2-TSM serisi ile sarılabilir.
farklı bir sarmalama yöntemi var, köprü tel yerleştirme, tel kaplama statör kaplama
Farklı bir sarma şekliyle.
Avantajları:
1.Küçük ve büyük boyutlu, ağır veya hafif ağırlıklı tüm BLDC statörleri için geniş bir uygulama,
Büyük veya küçük tel boyutu, dizileme veya tel yer değiştirmesi gerekmez, tel bantlama veya bantlama
2. Geniş tel ölçüm aralığı0.08~1.2mm (AWG17~AWG39)
3Delta PLC, Delta servo sistemi, insan-makine müdahalesi ve 6.8,9,12 diş
sarma makinesinin iyi performansını sağlayabilir
Parametreler:
Kablo çapı:0.08'den 1.2 mm'ye kadar
Stator kimliği: 19 mm'den fazla
Yığın yüksekliği: 7 ila 90 mm
Hava basıncı: 5 ~ 7 kg / cm2
Güç:AC380V 50/60Hz
Ağırlık: yaklaşık 500 kg
Boyut: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
Otomatik fırçasız statör sarma makinesi serisi WIND-TSM çeşitli sarma için uygundur
Enamellenmiş tel doğrudan bobin çekirdeğine sarılır.
geleneksel yöntem stator sarmal sarma ve sarmalar gömmek yöntemi, bu maliyetini tasarruf
Enamelli tel ve bobin sayısını artırır (elektrik motoru yuvası doldurma hızına bağlı).
Manyetik akış motorun gücünü arttırır.
Operatörün sadece alması gereken işlemler:
Operatörün emek yoğunluğunu azaltan ve elde edilen statörün alınması ve yerleştirilmesi işi
Ayrıca makinenin önemli bir işlevsel özelliği vardır.
ayar parametre göre hareket, böylece sarma tel paket kompakt, temiz, mükemmel
Yatakta ve güzel görünümlü.
WIND-2-TSM'nin parça listesi | |||
Parçalar | Adı | Özellikler. | Q'ty |
1 | Spindle kemeri | HTD8M-776 | % 1 |
2 | Dizileme kemeri | HTD8M-624 | % 1 |
3 | İndeksleme Kemeri | 224XL | % 1 |
4 | Sigorta | RTsürücülük | 2 adet |
5 | Sigorta | RTdışarıya doğru | 2 adet |
6 | Manyetik anahtar | AL-11RL-02 | % 1 |
8 | Seramik tekerlek | ¥4 | 2 adet |
Aletler: | |||
1 | Allen anahtarı. | 8 adet | 1 Set |
2 | Açık uçlu anahtar | 13-16 mm | % 1 |
3 | Kelime tornavida | 1.5 inç. | % 1 |
4 | Phillips tornavida | 4 inç. | % 1 |
5 | Anahtar | 8 adet | 1 Set |
6 | Araç kutusu | % 1 | |
7 | Çizgiler | % 1 | |
Özel parça | |||
1 | Düzge | % 1 |
