Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | Sargı tipi: | Uçaklı sargı yerine iğne sargısı |
---|---|---|---|
çalışma istasyonu: | Tek istasyonlu 3 iğneli üç istasyonlu sargı | sarma hızı: | Tel Ölçüsüne göre 300RPM ila 500RPM |
Otomatik Tip: | tam otomatik | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
Satış Sonrası Sarma Hızı: | Denizaşırı makinelere hizmet verecek mühendisler | ||
Vurgulamak: | motor bobin sarma makinesi,stator bobini sarma makinesi |

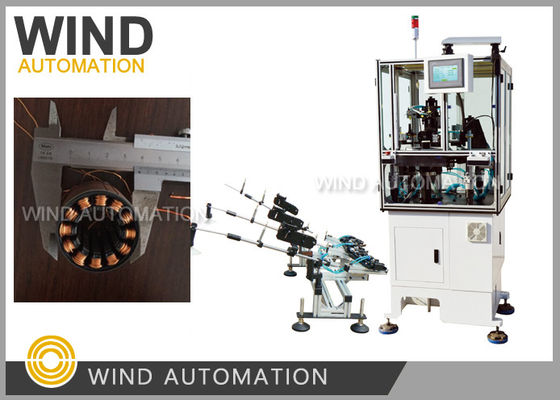

Üç Fazlı BLDC Motor Statör Bobin Dolaşım Makinesi İğne Tipi Uçuşcu Dolaşım YokWIND-3A-TSM
Uygulama:
İğne sarma BLDC statörleri, dikiş makinesi, klima kompresörü gibi üç fazlı motorlar,
Buzdolabı kompresörü,su pompası otomotiv uygulaması, 6 kutupluk, 9 kutupluk, 12 kutupluk yakıt pompası motoru
kutuplar veya 18 kutup
Avantajları:
- Hayır.✔3 iğne aynı anda 3 yuvalar rüzgar, daha geniş 9 kutup BLDC statör için 3 kez sargıyı bitirebilir
- Hayır.✔ 6, 9, 12 kutup statörleri rüzgar olabilir 3slots çoklu
- Hayır.✔ Dönüştürme hızı, farklı tel çaplarına göre 0.08 mm'den 1.2 mm'ye kadar ayarlanabilir.
ve ağır veya hafif ağırlıklı statörler, büyük veya küçük yığın yüksekliği, limine olmaksızın iyi apasyon
Özellik:
Fırçasız motor statör sarma makinesi WIND-3A-TSMÇok kutuplu üç fazlı statör üretmek için tasarlanmıştır.
Çember şeklindedir.Kabloları aynı anda ve otomatik olarak sarıp düzenler.
İğne sargıları, sargı, indeksleme, köprü tellerini yerleştirme, kesme telleri tamamen otomatiktir.
Parametreler:
Tel çapı: 0.08 ~ 1.2mm (AWG17 ~ AWG39)
Stator kimliği:15 ~ 65mm
Çekirdek uzunluğu:7-110mm
0-99999 numaralı viraj
Çalışma seçeneği: adım adım/otomatik
Stator kutupları: 6 kutup, 9 kutup, 12 kutup, 18 kutup (Kustomlaştırılmış)
Hava basıncı: 5 ~ 7 kg / cm2
Güç:2KW, AC220V 50/60Hz
Ağırlık: yaklaşık 450 kg
Boyut: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
BLDC statör sarma makinesi WIND-3A-TSM, iğneyi kullanarak bobinleri statöre doğrudan sarar.
Bazı dış statör veya bazı evrensel DC armatür uçak sargı makinesi, tel sadece yuvada hareket eder,
Bu yüzden iğne sarma makinesi için iğnenin hareket etmesi için yeterli yer olmalı.
Eğer makineyi satın almak istiyorsanız, makine tedarikçisine söylemeniz gerekirstatör çiziminiz ve
İğnelerin hareket etmesi için yeterli alanı kontrol etmek için önemli yuva genişliği boyutu da dahil olmak üzere yükseklik.
WIND-3A-TSM iğne sargıcısı aynı anda 3 sarma yapar.
Bazı BLDC statör üreticileri, BLDC motorlarında eğri yuva kullanmayı düşünüyor.
Daha iyi yuva doldurma hızı ve manyetik akış elde edebilir, şimdiye kadar bazı İtalyan makine üreticisi bile
Bu yüzden eğer kayma kullanmayı düşünüyorsanız, bobin sargısını yapmak zorunda kalabilirsiniz.
El ile veya pahalı bir bobin sarma makinesi seçin.
Soru ve Cevap:
1. Katılan çizimde statörümüz için hangi tip statör iğnesi sargısını seçeceğiz?
Dolaşım makinesinin WIND-3A-TSM ile sarma düzenleme indeksleme servo aygıtı
Yuvarlama verilerine göre, 27 dönüş sayısı, tel çapı 0.8mm,
Önerdiğimiz sarma hızı 300 RPM'dir ve 1 PC yara statörünü elde etmek yaklaşık 1 dakika sürer.
Bir saatte 60'tan fazla alabilirsin.
3Makine izleri için hangi malzeme listesi hazırlayacağız?
Makine üretimi ve işletme için aşağıdaki örnekler gereklidir:
1Stator yığını 5 adet sargısız.
2Yara statörü 1 adet.
3Bakır tel 1 rulo 15 adet statör sarmak için yeter.
Lütfen videoyu görmek için aşağıdaki resme tıklayın
