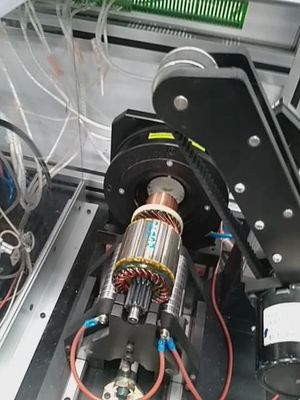

Başlatıcı Armatür Test Ekipmanı Otomatik Test Paneli Çift İstasyon
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Test öğesi: | DC Direnci, İzolasyon direnci, Dalgalanma, Hipot | Armatür tipi: | Motoru çalıştırma armatürü |
|---|---|---|---|
| çalışma istasyonu: | Çift İstasyon | otomasyon türü: | Otomatik konumlandırma |
| Öğe içeriği gösterimi test ediliyor: | Test sonucu Ekranda tek tek sezgisel gösterim | Armatür yuvaları: | 13, 17, 19 (bazı), 21,23,25,27, 28,29,33 slotlar (ortak) |
| Vurgulamak: | Armatür test makinesi,Armatür test cihazı |
||
Starter Armature Analysis Quality Checker Makine Otomatik Test Paneli WIND-ATS-02
(1)Uygulama
36 yuva kadar olan başlangıç armatürü
13, 17, 19 (bazı), 21'i kapsar.23,25,27, 28,29,33 slot (ortak)
(2)Avantajlar
Otomatik konumlandırma, operatörün başlangıç konumlandırmasını elle kontrol etmesine gerek yoktur.
b. En büyük başlangıç armatür üreticisi 10 adet sipariş verdi ve % 100 memnuniyet
Test paneli döngüsü süresi: 8 ~ 9s (33bar'a göre)
(3)Teknik veriler
|
Test Ürünü
|
Test Yöntemi
|
|
Bar ile Bar direnci,0.01mΩ~10mΩ (Aranın dışındaki görüntü OVER)
|
Doğruluğu sağlamak için dört uçlu ölçüm
|
|
Kaynak direnci,0.001mΩ-10mΩ (Aranın dışındaki görüntü OVER)
|
Doğruluğu sağlamak için altı uçlu ölçüm
|
|
Çapraz direnç 0.01mΩ-10mΩ
|
Doğruluğu sağlamak için dört uçlu ölçüm
|
|
Akım 100-1000V (100V/zaman) Nabız zirvesi:0.5 u saniye, Frekans 1 ~ 40MHz
|
Standart dalga şekli Yaz, Tamam dalga şekli Yeşil, NG dalga şekli Kırmızı
|
|
İzolasyon direnci DC 500V Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)
|
Aralık:1~500MΩ Doğruluk: ≤±5%
|
|
Hipot AC 100-1000V
|
Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)
|
(4)Ana yapılandırma
15 ′′ Dokunmatik ekran Örnekleme Çip: BB Relay:NAIS Yüksek voltajlı rölesi:Meder
Pnömatik parçalar:Airtec
Güç: AC 220V,50Hz
Hava basıncı:0.4~0.6MPa
Sıcaklık: 0~45°C
Boyut: 950mm*1250mm*580mm
HS kodu:9030390000
(5)YapılandırmaTolerans aralığı
Armatür türleri için, takviye gerekli ve tolerans uyarlaması aşağıdaki gibidir:
1. Aynı yuva çubukları ile armatür komutatörü, dış çapı toleransı +4mm
2Armatürün dış çapı değiştiğinde, tutma cihazı değiştirilmelidir.
(6)Kullanılabilir parçalar
1İletişim Kontak Noktaları (otomatik tip için bir yıl, manuel yükleme tipi için yarım yıl)
2. Lastik halka takımı
Soru ve Cevap
Sor:
Bana bu yüzde 25'in 30%'u açık değil.
El kitabınızda %5'lik bir sonuç sapması olduğunu yazıyor.
Örneğin nabız 1100 ile 1050 arasında değişir.
Cevap:
Aşınma testi kullanımı Yüksek voltaj sargılara uygulanan darbe voltajı, bozularak ve salınımı karşılaştırarak
dalga şekli alanı, sargıların bir sorunu olup olmadığını belirlemek için,
Sonuç, örnek dalga biçiminin ve test edilen dalga biçiminin alan farkının karşılaştırılmasıdır, S1-S0/S0
Yüzde, "Judge Uper ((%) " içinde olmalıdır.
Genellikle yerel kullanıcılarımızdan bazıları, starter armatür üreticisi bunu %25 ~ %30 olarak ayarlar.
Ve nabız voltajı DC değil, alternatif.
Mesela 1000V girdiğinizde 1100V veya 1050V olabilir.
Uygulanan voltaj sonucu akım, enerji salınımı hızı da her seferinde farklıdır.
Gösterilen veriler sadece bir referans. Her seferinde farklı olacak.
Genel olarak, The Surge testi sonucu nicelikçi değil niteliksel.
