Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Durum: | Yeni | Kontrolör: | 4 Eksenli CNC |
---|---|---|---|
çalışma istasyonu: | Tek İstasyon | Tel Ölçer: | 0.8mm AWG24 altında |
Otomatik Tip: | tam otomatik | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
Satış Sonrası Sarma Hızı: | Denizaşırı makinelere hizmet verecek mühendisler | ||
Vurgulamak: | iğne sargıcısı,bldc sarma makinesi |

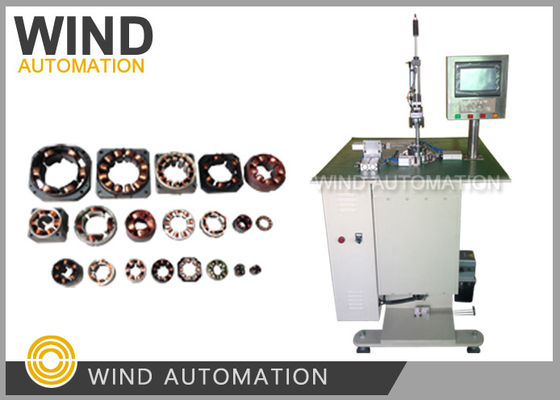

CNC 4 Eksenli Cam İndeksleme İnce Tel 0.5mm Altında Stator İğne Dolaşım MakinesiWIND-3-Needle
(1)Uygulama
Başlık motoru, saç kıvrım motoru, servomotor, fırçasız motor, adım motoru, fan motoru,
Bladeless fan motoru, masaj sandalyesi motoru, elektrikli alet motoru ve diğer fırçasız DC motor türleri.
(2)Rekabetçi Avantajlar
Bu makine aynı anda 3 yuva sarar.
(6 slot 2 kere, 9 slot 3 kere bitmiştir)
(3)Parametreler
Tel çapı | 0.1mm ila 0.8mm (AWG20 ila AWG38) |
Çalışma istasyonu | Tek istasyon |
Stator kimliği | 12 mm ila 80 mm arasında |
Stator OD | 20mm ile 100mm arasında |
Stator yığını yüksekliği | 3mm ila 70mm |
İniş | 2 ila 24 slot |
Hız | 0 ila 500 RPM |
Güç kaynağı | 220V,50Hz |
Boyut | 800 mm * 800 mm * 1500 mm |
Ağırlık | Yaklaşık 330KGS. |
(4)Yapılandırma
Kontrolör: 4 Eksenli CNC
Rehber vida çubuğu: TBI
Dokunmatik ekran: Weinview 7'
Ana motor: Mige Servo motor 1.2KW
Array motor: Shenli Reducer
İndeksleme Motoru:Kangrun 34HY9401-32B adım motoru (kam motoru)
Sensör: Panasonic
Anahtar güç kaynağı: Ortalama iyi
Taşıma: NSK
Makine üretimi ve işletme için aşağıdaki örnekler gereklidir:
1Stator yığını 5 adet sargısız.
2Yara statörü 1 adet.
3Bakır tel 1 rulo 15 adet statör sarmak için yeter.
BLDC Tipik Uygulamalar
BLDC motoru, otomotiv, alet, endüstriyel endüstriyel kontrol,
Genel olarak, BLDC aşağıdaki üç ana amaç olarak bölünebilir:
Sürekli yük uygulaması, Değişken yük uygulaması, Konumlandırma uygulaması
1Sürekli yük uygulanması
Bu tür uygulamalar esas olarak belirli bir dönme hızı gerektiren ancak düşük olan alanlarda kullanılır.
Ventilatörler, pompalama makineleri gibi uygulamalar gibi dönme hızı doğruluğuna ilişkin gereksinimler,
Genellikle bu tür uygulamalar nispeten düşük maliyetlidir ve çoğunlukla açık döngü kontrolüdür.
2Değişken yük uygulaması
Bu kategoride esas olarak motor hızının belirli bir sınır içinde değişmesi gereken uygulamalar bulunur.
Bu tür uygulamalarda yüksek hız özellikleri ve dinamik özellikleri için daha yüksek gereksinimler vardır.
motorun tepki özellikleri. Ev yıkama makineleri, kurutucular ve kompresörler iyi
Otomotiv endüstrisinde, yağ pompası kontrolü, elektrik kontrolü, motor kontrolü ve
Elektronik araçlar da iyi örneklerdir.
Bu alanda, motor geri bildirim cihazları sıklıkla kullanılır.
kontrol için yarı açık döngüler ve kapalı döngüler oluşturmak için kullanılır. Bu karmaşık kontrol algoritmaları gerektirir,
Kontrolörün karmaşıklığını arttırmak da sistem maliyetini artırır.
3. Konumlandırma Uygulama
Çoğu endüstriyel kontrol ve otomasyon uygulaması bu kategoriye girer.
Dönüştürme, örneğin dişliler veya konveyör kemerleri, sıklıkla yapılır, bu nedenle sistemin özel gereksinimleri vardır.
motor hızının dinamik tepkisi ve tork ve bu uygulamaların da değişmesi gerekebilir
Motor sabit hızda, hızlandırmada, azaltmada çalışabilir.
Bu süreçte yükün değişmesi, bu nedenle bu süreçte yükün daha yüksek taleplerine neden olur.
Genellikle bu kontrol türü kapalı döngü kontrolü kullanır, hatta tork, hız ve pozisyon ile
Fotoelektrik kodlayıcı ve bazı senkronizasyon ekipmanları kullanılabilir.
Bazen bu sensörler göreceli konumu ölçmek ve
Bu işlem kontrollerinin çoğu, mekanik kontroller ve
Taşıma kontrolleri bu kategoriye girer.
Genel olarak fırçasız motorlar yüksek hız/döngü oranlarına, iyi dinamik özelliklere, yüksek vergiye,
Uzun ömür, düşük gürültü, geniş hız aralığı ve geleneksel fırçalama ile karşılaştırıldığında üretim kolaylığı
Motorlar ve indüksiyon motorları. Mükemmel özellikler.
Bu mükemmel özellikler, büyüklük ve ağırlığa karşı hassas uygulamalarda kullanılmasını sağlar.
BLDC'nin endüstriyel kontrol, otomotiv endüstrisi,
Havacılık ve diğerleri!
