Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Komutatör Tipi: | Kanca tipi komutatör armatür rotoru | Motor Türü: | Elektrikli alet, oyuncak motoru 3 yuva, 5 yuva |
---|---|---|---|
sarma yöntemi: | Flyer Sarma, İğne Sarma Değil | İstasyon: | İki |
Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
NCM No / HS Kodu:: | Bobin Sarma Makinası 8479811000 | ||
Vurgulamak: | stator bobini sarma makinesi,elektrik motoru sarma makinesi |

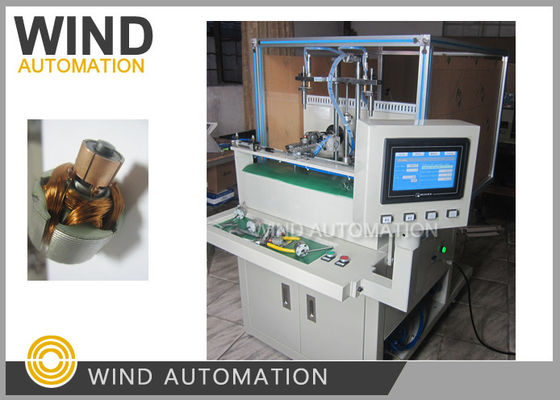

Çift İstasyonlu Armatür Elektrikli Motor Yuvarlama Makinesi / Küçük Rotor Yuvarlayıcı WIND-ODD-2
Hızlı ayrıntı:
Açıklama:
Bu tür iki istasyonlu armatür sarma makinesi, 3 ~ 5 yuvası olan küçük armatür için kullanılır.
2 çalışma istasyonu vardır, aynı anda 2 armatür sarılabilir. Makine PLC tarafından kontrol edilir.
Teknik parametreler:
Makinenin ana teknik parametresi | |
Güç kaynağı | 220VAC ±10% / 50Hz |
Ana motor gücü | ≤1,5 kW |
Ana spindle'in en yüksek dönüş hızı | 3000 rpm |
İstasyon numarası | 2 istasyon |
Tel çapı aralığı | 0.07mm ∙0.27mm |
Armatür yuvaları aralığı | 3 slot, 5 slot veya 7 slot |
Zırhın aşırı doz aralığı. | Φ30mm Φ43mm |
Yığın uzunluğu aralığı | 15mm ∙ 25mm |
Armatür spindle aralığı | Φ5.5mm |
Hava kaynağı | 0.4Mpa~0.6Mpa |
Çalışma sıcaklığı | 45°C |
Depolama sıcaklığı | 50°C |
Çalışma nemliği | <65% |
Koruma nemliği | % 45 |
Armatür sarma makinesinin sorgulanması için gerekli bilgiler:
1Rotor laminasyon çizimi
2Rotor montaj çizimi.
3. Rotor yığını çizimi
4Rotor sarma şema çizimi: rotor tel çapı ve dönüş numarası ile
5Komutatör çizimi.
6Gerekli üretkenlik
7Diğer teknik gereklilikler
Mümkünse, müşteri bize örnek gönderebilirse daha iyi olur.
Lütfen aşağıdaki resme tıklayarak dört istasyon armatür uçucu winder videosu görüntüleyin
