Çift İstasyonlu AC Motor Dolaşım Makinesi Rotor Analizörü Komutatör Çubukları 96'dan Aşağı

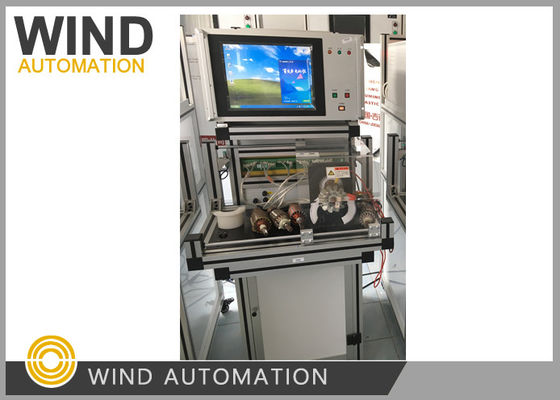

Çift İstasyon Armatür Test Paneli Rotor Analizörü Komütatör Çubukları 96'nın Altında WIND-ATS-300

(1) Uygulama

Bu armatür test makinesi, 96'nın altındaki komütatör çubuklarına sahip armatürleri test eder

Kaynak, sarım, bitirme vb. üretim sürecinde rotor (armatür) kusurlarının hızlı ve doğru bir şekilde tanımlanması ve arıza noktasının tespiti, operatörün hatalı ürünü onarmasını kolaylaştırır.

a. Kaynak direncindeki küçük direnç için sistem doğrudan ölçüm yöntemini benimser


    ve komütatörün kaynak durumunu gerçekten yansıtır.

b. Yüksek voltaj testinin voltajı otomatik olarak ayarlanır ve üretilir, kararlı ve kullanışlıdır.

c. En fazla 3 set güç frekansı dayanım gerilimi testi çeşitli ürünlerin ihtiyaçlarını karşılar.

d. Tüm standart parametreler tek tıklamayla otomatik olarak okunur, bu da parametre ayarının karmaşık sürecini basitleştirir.

e. Çift istasyonlu test fikstürü tasarımı üretim verimliliğini büyük ölçüde artırır.

f. Ekipman test fonksiyonuna göre modüler olarak tasarlanmıştır, bu nedenle çalışma daha kararlıdır ve bakım ve onarım daha uygundur.

(2)

Test Kalemi

1. Dielektrik dayanımı (Hi-Power, Hi-pot) testi, armatür ve bobin arasında2. İzolasyon direnci, armatür ve bobin arasında

3. Bobinden bobine yalıtım, bobin ve bobin arasında

4. Soğuk direnç, komütatör segmenti ve segmenti arasında

5. Kaynak direnci, komütatör segmenti ve bobin kaynak noktası arasında

(3)

Test Cihazının Çalıştırılması

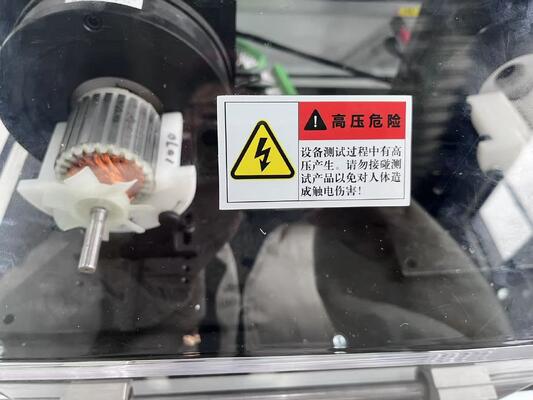

Yükleme ve test modu, güvenlik kapağı kaydırılarak değiştirilebilir.Güvenlik kapağı çalışma istasyonuna kaydırıldığında test paneli test etmeye başlar.

(4)

Teknik Veriler

WIND-ATS-300Çubuk sayısı :≤96

Sıcaklık: 0-45°C

Armatür test makinesi üreticisi örnek gereklidir:

 Armatür örneği

WIND-ATS serisi armatür test cihazını kullanan motor üreticisinin videosunu izlemek için lütfen aşağıdaki bağlantıya tıklayın
