Tam otomatik motor sarma makinesi 8kw kaplı statör yığını için diş sarma makinesi
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Durum: | Yeni | eksen: | 4 eksen |
|---|---|---|---|
| çalışma istasyonu: | Tek istasyon/Çifte istasyon | sarma hızı: | Maks. 400 RPM, tel ölçümüne, statör boyutuna göre. |
| Otomatik Tip: | tam otomatik | Makine Rengi Motor sargı: | Beyaz veya Müşteri İhtiyacına Göre |
| motor sargısı: | Kapalı statör yığınları veya plastik kapağı için diş sargıları | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
| Vurgulamak: | Uçak sarma makinesi,Motorlu sarma makinesi |
||

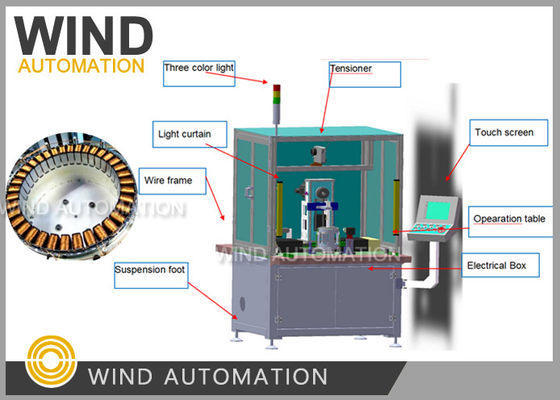

Stator sarma makinesinin dişlerdeki sarmalları yapabilmesi için WIND-BLDC
Stator Diş Dolaştırma Makinesi Uygulama:

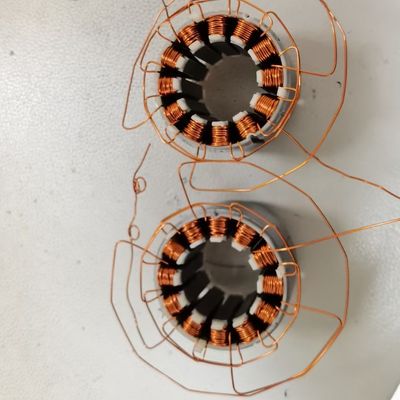

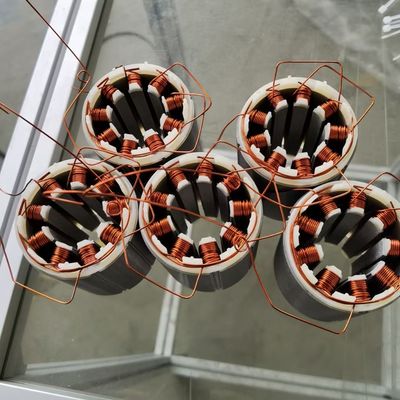

36 slot statör gibi inslot statör için dişler üzerine sarmallar yapmak,
Stator sarma makinesiParametreler:
| Model | WIND-BLDC-2,4 |
| Döner Yığın | Girinti statörü |
| İstasyon | Tek istasyon |
| Tel çapı | 0.1-1.2mm (statör yuvasının dolma hızı ve yuva genişliğine göre) |
| Stator Boyutu | Dış çapı: En fazla 230 mm (9.055') İç çapı: Min.10mm (0.394'') Yığın ağırlığı:Max 10KG (lbs) Yığın uzunluğu:Max 100mm (3.94 ′′) |
| Program ayarları |
Maksimum adım 200 adımdır. Sistem programı, bilgisayar tarafından yüklenebilecek ve sınırsız depolama ile indirilebilecek depolamadan daha büyük olan 10 set depolar.
|
| Döner hızı | Max.400rpm ((kable boyutuna, yığın uzunluğuna ve statör boyutuna göre) |
| Eksen | 4 eksen |
| Toplam Güç | 8KW |
| Giriş | AC380V ±10%3 faz 50/60Hz |
| Hava kaynağı | 0.4~0.7Mpa |
| Makine boyutu | Yaklaşık 1000 W × 800 D × 1800 H mm |
Soru ve Cevap:
1Aşağıdaki fırçasız motorların sarma döngüsü süresi nedir?
Statorun dış çapı 230 mm'dir.
İç çapı 167.2 mm.
Statorun uzunluğu 10 mm'den 100 mm'ye kadar, ama şimdi 10 mm uzunluğundaki yığınlar için siparişlerimiz var.
Her bir diş için paralel olarak 0,4 mm çapında 4 tel ile 40 dönüş vardır.
Döngü süresi: FYa da yukarıda bahsedilen her statörün sargılanabilmesi için parça başına 10 dakikaya mal oluyor.
2Makinenizi kullanmak için yuvaların elektrostatik kaplamasına ihtiyacımız var mı?
Makine en büyük statör uzunluğuna göre tasarlanmıştır. Bu kadar büyük bir statör için çok ağır olmalı.
En az 5 kg. Bu yüzden sarma sırasında, sarmayı pürüzsüz bırakmak için bir azaltıcı eklememiz gerekiyor.
Her bir diş için paralel olarak 0,4 mm çapında 4 tel ile 40 dönüş vardır.
Kabloların ve dönüşlerin slot alanı için çok fazla.
Yukarı katman tel aşağı katman tel basıyor,
Yukarı katman tel düşecek,
Rüzgar Otomasyonu Önerisi:
1İzolasyon kapağını öneririz ve kapağı tasarlayabiliriz.
Eğer sarma gösterisi yalıtım kapağının gerekli olduğunu gösterirse
İzleyebilirsiniz36 slotlu elektrostatik kaplama statör sarma makinesivideo,
Seninkiyle aynı sarmal yolu ama çok az dönüşü var (30 dönüşten az)
2Plastik kapağı yapmak için aletlere yatırım yapmak istemiyorsanız ve
Malzeme 155 santigrat dereceye dayanmalı.
0.7mm'den 0.8mm'e kadar tek tel kullanabilir misin?
0,56 mm çapında 2 tel veya 0,4 mm çapında 4 tel kullanılarak
- Hayır.
Aşağıdaki örnekler ve çizimler makine üretimi ve işletme için gereklidir:
1.Çubuk dolma hızını kontrol etmek için statör laminasyonunun CAD çizimi
2- Dönüşüm şeması.
3Bakır tel 1 rulo 2 statör sarmak için yeterli.

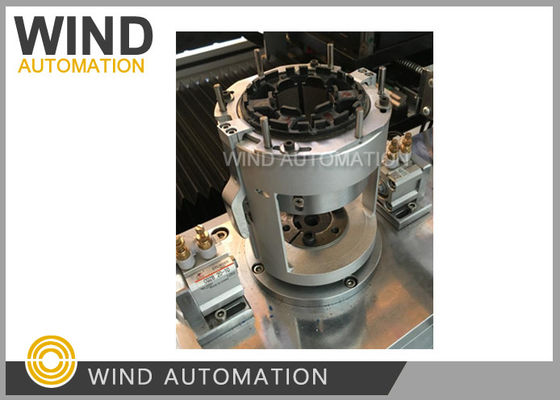

4. statör konumlandırma yuva var mı
Ana Bölümler
| - Hayır, hayır. | Adı | Marka | Not: |
| 1 | PLC | YASKAWA | |
| 2 | Servo motor | YASKAWA | |
| 3 | Dokunmatik ekran | Weinview | |
| 4 | Sensör | OMRON | |
| 5 | Elektrikli üniteler | Schneider | |
| 6 | Pnömatik birimler | Xinchen | |
| 7 | Top rulmanları | NSK | |
| 8 | Vuruş kılavuzu | HIWIN | |
| 9 | Zamanlama kemeri | Kapılar | |
| 10 | Güç kaynağı | İyi niyetli. | |
| 11 | Gerginlik | ETA-1000/L-R | |
| 12 | Redüktör | Nidec-SHIMPO | Yükselt statör motor redüktör gerektirir |

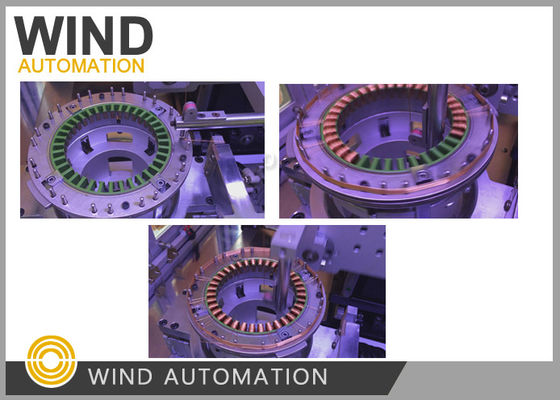

Lütfen 36slots stator sarma makinesi video görmek için aşağıdaki resme tıklayın
Bu iğne sarma makinesinin dört eksenli servo cihazı sarma, indeksleme, tel koymak, otomatik olarak demolding,Standart tip, 120 mm'den küçük bir OD'li BLDC statör için alet değiştirmek için esnektir (4.72'), ID 10mm (0.39''den 100mm'ye kadar(3.94'), yüksekliği 100mm ((3.94'), Maks statör yığının ağırlığı:3KGS (6.6 lbs)
