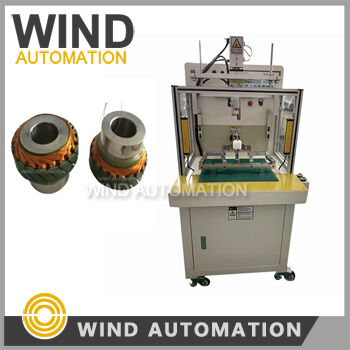

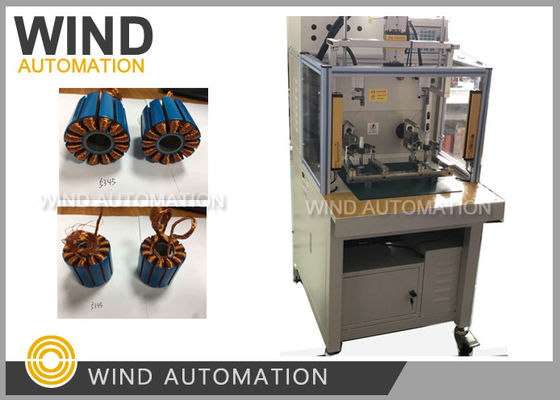

Bldc Pmac statör sarma makinesi 12 24 36 Diş iplikleri Fil Flyer sarma
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Motor Türü: | 12 Diş 24 Diş 36 Diş Dış Stator, Rotor, Armatür | Döner bir yol: | LRK sarma CNC kontrolör CNC300 üzerinde ayarlanabilir |
|---|---|---|---|
| çalışma istasyonu: | Tek veya Çift İstasyon | sarma hızı: | Tel Ölçeği Başına 300RPM |
| Tek tel veya muti tel: | Tek tel veya muti tel | Stator dış çapı: | 160 mm (6.30') |
| motor sargısı: | BLDC ve PMAC statörleri,pompa,RC model uçak motorları statörleri,Uçak, Drone, | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
| Vurgulamak: | Uçak sarma makinesi,Motorlu sarma makinesi |
||
12 Dişli 24 Dişli 36 Dişli BLDC ve PMAC StatörleriWIND-HMW-205D
Stator sarma makinesinin uygulanması:
Stator uçak sarma makinesi sarma outrunner BLDC motorları statörler gibi
BLDC ve PMAC,Model statör, Fan statör, Tavan fan statör,
Oyuncak motoru, kaykay tekerleği motoru statör, büyük büyüklükteki dış statör,
Drone statörü,Uçak,Uçak Helikopter Motoru Outrunner statörü
RC model uçak motorları
Flyer Winder Sorusu ve Cevabı:
1- Uçak dişleri arasında ve iki bitişik arasında ne kadar boşluğa ihtiyaç duyar?
Dişleri tamamen yaralı mı?
Uçak sargı makinesi 27 iplik tel için dişler arasında 2.8mm, 0.28mm büyüklükte,
Yani 4 mm yuva genişliği yeterli.
2.WStatörlerin minimum ve maksimum boyutları hakkında bilgi gerekir.
her statör tipi için aletlerin nasıl değiştirilmesi/yapılması gerektiği
Bir tür statörünüz olduğu için tek istasyonlu WIND-HMW-205S uygun olacak.
Statorlar için minimum ve maksimum boyutlar OD aralığıdır.12 mm (0.48'), 12 yuva,
ve 160mm ((6.30'),
3.Amacımız büyük olasılıkla 80 mm ile 350 mm arasında olan statörleri sarmak.
Yığın yüksekliği 15...100 mm
WIND-HMW-205S, küçük statörler için tasarlanmıştır.
Daha büyük statörleri sarmak için uygun değil.
Bir araba bir kamyon gibi çalışamaz.
Başka bir makine türü WIND-HMW-1M, E-bisiklet tekerlek motoru sargısı için,
Bu sargı, elektrikli bisikletlerin büyük tekerlekli motorları için tasarlanmış.
Uçan modeller statör sarma makinesinin avantajları:
| Dolaşım tipi |
CNC Flyer, iğne sarmasından daha hızlı sarılır
|
| Akıllı makine, araçları değiştirmek kolaydır. |
Farklı kv değerlerini prototiplerinizde test edebileceğiniz özel sarma şemaları yapan bir makine ve düşük hacimli üretim süreleri. WIND-HMW-205D gibi bir sargı makinesi, bir üreticiden özel sargı şeması sipariş etmekten çok zaman kazanabilir. |
| Outrunner motorları statör boyutu |
2 slotdan 24slot'a kadar, diğer slotlar özel olarak yapılır, en küçük dış çaplı stator sarma makinesinin rüzgarı 12mm (0,48' ') dir, 12slot, aşağıdaki yara stator fotoğrafında gösterilmiştir
|
| Tek tel veya çok tel |
Tek tel veya ipliklerle paralel tellerle sarma statörleri
|
| Müti kabloları |
30 adet 15 adet germe ile kablolar
|
Fırçasız Motor Outrunner statör uçak sarma makinesi Parametre:
Kablo çapı: 0.10 ~ 0.60mm (AWG18 ~ AWG23)
İşlem seçeneği: Otomatik
Otomatik sarmalama, otomatik indeksleme, otomatik sarmalama düzenleme, otomatik sıkıştırma ve kesme
Stator yuvası yok. : 2 ila 24 yuva (diğer yuvalar özel yapılmıştır)
Kablo yer değiştirme: 60mm
Güç kaynağı: AC220V 50/60Hz
Ağırlık: yaklaşık 350KGS
Boyut: 1260 ((L) x 650 ((W) x 1150 ((H) mm
Kontrolör: CNC300
Bu sargıların amacı, akım içlerinden geçerken manyetik alan oluşturmaktır.
Basit manuel besleme makinelerinden karmaşıklarına kadar çeşitli sarma makineleri vardır.
Dolaşım makinelerinin daha yaygın kullanımlarından bazıları bobinlerdir.
Birçok endüstri bu cihazları kullanıyor.
Motor üretimi ve tel endüstrilerinin elektronik,statör, rotor ve armatürleri dahil.
Aşağıdaki örnekler ve çizimler makine üretimi ve işletme için gereklidir:
1Stator yığını 5 adet sargısız.
2Yara statörü 1 adet.
3Bakır tel 10 adet statör sarmak için yeterli.
4Stator laminasyon çizimi ve sarma çizimi
Lütfen aşağıdaki bağlantıyı tıklayarak video izleyin teller teller stator winder
