Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Armatür bobini: | Başlatma bobini saç iğnesi | besleme uzunluğu: | 500 mm'ye kadar |
---|---|---|---|
Sıvı tel için emaye tel: | Her iki tel de uygun. | şekillendirme: | Bükme yöntemiyle |
Firkete Şekli: | Delme cihazı | Satış sonrası: | Mühendisler yurtdışında hizmet verebilir. |

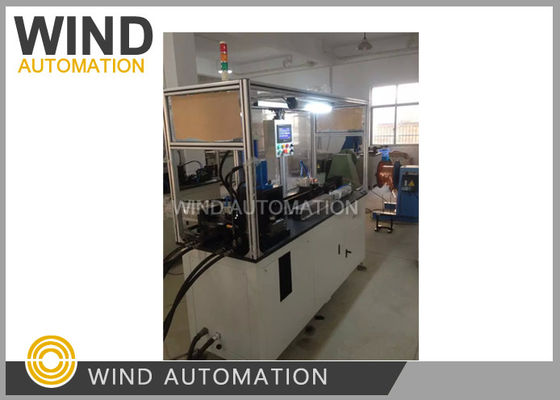

Tamamen otomatikARmature Coil ((Saç Tırnağı) MakerRüzgar...AWF
Mİşleme süreci
Makine otomatik olarak aşağıdaki işlemle sürekli olarak saç iğnesi oluşturabilir,
Otomatik Tel çekme→ Tel besleme→ Tel düzleyici → Tel bas →
Yan emaye temizleyicisi → Tel genişliği emaye temizleyicisi → Tel çekme→Tel kesme
→ Kablo bükme→ Punch forming wire → boşaltma,
Üretim: her parça için yaklaşık 3'ten 5'e kadar,
Altı armatür bobinleri için araç kolayca değiştirilebilir
1 M154104458
2 M154097736
M154038444
M154103929 Enamel tel şekli çıplak tel şekline değiştirilir
5 M154105507 Enamel Tel şekli çıplak tel şekline değişmelidir
6 MBD-7G
Makine Yapımı
1. Otomatik tel çıkartma cihazı
2Kablo düzleme mekanizması,
X,Y yönünde iki set rehber tekerlek düzleştirme oluşur
Ve silindir, silindir düzeltmek için kabloyu çeker.
3Tel besleme mekanizması
Servo motor Delta, kabloyu beslemek için kablo besleme modülünü çalıştırır.
kablo besleme uzunluğu ekranda ayarlanabilir,
Ve Max. Tel besleme uzunluğu 500mm
4Enamel temizleme mekanizması
Enamel temizleyicisi iki yapıdan oluşur.
Yan şemal çıkarıcı ve genişlik şemal çıkarıcı
Yan emaj çıkarıcı 3 pcs Gem bıçağı kullanın yanındaki emaji soymak için döndürün
Genişlik mendili çıkarıcı karşı yönde kazımak için iki keskin kullanın
ve çizik derinliğini kontrol / sınırlamak
Enamel çıkarıcı fonksiyonu dokunmatik ekranda Aç/Kapat olabilir.
5Kesme mekanizması
Kesme mekanizması pres telinden ve kesme tel cihazından oluşur.
Kesmeden önce, silindir silindir basın ve hareket önlemek için basın alet tel basın,
Ve sonra dört kesiciler ile tel kesmek, aynı zamanda meydana gelirse burr kaldırabilir
6Kablo bükme mekanizması
Silindirlerle tahrik edilen pres tel cihazından ve bükme cihazından oluşur
ve hidrolik sistemle çalıştırılan delikleme şekillendirme cihazı.
Kalıplaştıktan sonra, bükme tel silindir geri döndüğünde saç iğnesi otomatik olarak boşaltır.
Simens veya Delta PLC
Delta servomotor
Weinveiw dokunmatik ekranı
Hava saldırısı silindir
Ağırlık: yaklaşık 850Kg
Makine boyutu: 1.800 mm x 750 mm x 1800 mm3
Makine ve tel çıkartma aygıtı 3000 mm mesafeye sahip olmalıdır.
