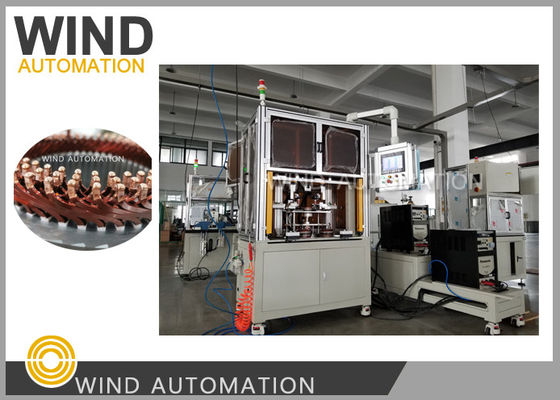

Elektrikli araba statör kondüktörü Argon Arc TIG kaynak makinesi

Elektrikli Araç Stator İletkeni Argon Ark TIG Kaynak Makinesi

https://youtu.be/55ad3B7YIdI

(1) Uygulama:

2 katmanlı, 4 katmanlı, 6 katmanlı iletken uç birleşimi için Entegre Marş Jeneratörü montajı

(2)TIG Kaynak makinesi Avantajlar:

Direnç kaynak ile karşılaştırıldığında, TIG kaynağın Hibrit araç statorunda neden yaygın olarak kullanıldığına dair nedenler aşağıdadır

1. Direnç kaynak kullanılırsa üç iletkeni sıkıştırmak kolay değildir

2. TIG kaynak, bakır tel ve bakır tel arasında daha güçlü bir bağlantıya sahip bir eritme kaynağı türüdür,

3. TIG kaynağın kaynak temas direnci, direnç kaynağındakinden daha düşüktür

4. Üç iletkenin de konumu aynı şekilde yukarı doğrudur, TIG kaynak yöntemini kullanmak kolaydır,

İlgili saf elektrikli araçlar da TIG kaynak yöntemini kullanır

(3) TIG Kaynak makinesi Soru-Cevap:

Aşağıda işaretlenen birimin amacı nedir?

TIG kaynak makinesindeki bu birim, ikinci katman iletken telini izole etmek için kullanılır,

ilk katman iletken telinin kaynağı sırasında, makine ikinci katman teli kaynak yapmayacaktır,

ve bu işlev 4 katmanlı, 6 katmanlı iletken birleşiminde uygulanır, 2 katmanlı statorda uygulanmaz

(4) TIG Kaynak eritme makinesi Parametresi:

Kaynak birleşimi ayarlanabilir, başlangıç birleşimi ayarlanabilir ve kaynak düzeltme için bağımsız olarak ayarlanabilir

Güç Kaynağı: 220V veya 380V, 50Hz

Mitsubishi servo motorlu Kaynak mili, İndeksleme mili, Besleme mili ve Kaldırma mili

PLC: Mitsubishi 5U serisi

Dokunmatik ekran: WEINVIEW

Silindir: Airtac

Basınç: >0.5MPa

Ağırlık: yaklaşık 600KGS

Boyut: 800*800*1500mm

(5) TIG Kaynak eritme makinesi Parçaları:

Videoyu izlemek için lütfen aşağıdaki fotoğrafa tıklayın
