TIG kaynak ekleminden önce saç iğnesi sıcak yığma makinesi kesme kesme
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Tarım Uygulamaları: | Entegre Başlatma Jeneratörü montajı | Otomotiv teknolojisi: | Kondüktör Trim kaynak için hazır |
|---|---|---|---|
| Üretim süreci: | Stator sarma işlemi, pim oluşturma, yerleştirme, Yuva yalıtımı, İletken büküm (çift katman), İletken | Ekim: | İki kesiciden kesmek için şekillendirilmiş iletken |
| Fırınlama tipi: | Kaynak işlemi ve ayarı operatör için kolaydır | PLC: | mitsubishi |
| Brüt ağırlık: | Paket paleti dahil olmak üzere 600 kg | Düzeltme aletleri: | İç ve dış iki dekore cihazı |

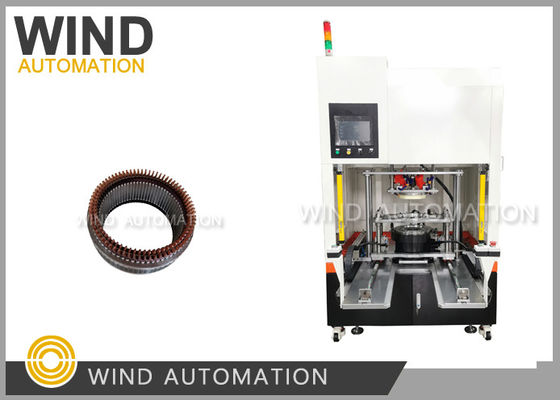

TIG'den önce saç iğnesi kesimi EV araba montajı için kaynak eklemi Otomotiv endüstrisi için WIND-TIG
Bu hairpin biçim makinesi elektrikli araba elektrikli araba statör üretim süreci tel uzunluğu farkını kaldırmak için
Kablo basıncı ekleme iğnesi bağlama ve bükme işleminde meydana geldi, tolerans +/- 0,2 mm,
Kesme makinesinin saç iğnesinin sonunu kesip, tutarlı olmasını sağlamak için,
Tırmalama saç iğnesi, kaynak kalitesinin tutarlı, kaynak başının tam kapasiteli olmasını sağlamak için bir ön işlemdir.
Ekipman hidrolik sürücü modu, modüllasiyon aletleri kullanın
(1)Uygulama:
Entegre Başlatıcı Jeneratör montajı,
(2)Avantajları:
1Pek çok önde gelen Çin üreticisine tedarik ediliyor, zengin deneyimi var.
Mühendislik ekibi kaynak BSG motor stator hairpin çok deneyimlidir
2. Kaynak kalitesi garanti, Rüzgar Otomasyonu sadece alet maliyeti ücretle örneği kaydırmak olabilir
kaynak makinesi bitmeden önce
3. Alt boyutlu statörlerin işlenmesinde zengin deneyim
496 slot için verimlilik: 50'lik bir parça, 8 saatlik vardiya başına yaklaşık 560 adet
| Stator OD Boyutu | Çatlak No. |
| 142 mm | 96 slot |
| 72 slot |
(3)TIG kaynak özelliği:
Saldırma eklemleri ayarlanabilir.
başlangıç eklemi ayarlanabilir,
ve kaynak için tek başına ayakta değişiklik ayarlanabilir
(4)TIG Kaydırma füzyon makinesi Parametresi:
Güç kaynağı: 220V veya 380V,50Hz
Mitsubishi servo motoru ile kaynak filit, indeksleme filit, besleme ası ve lifleme ası
PLC: Mitsubish 5U serisi

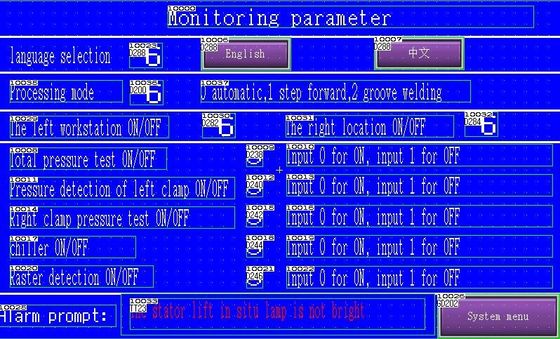

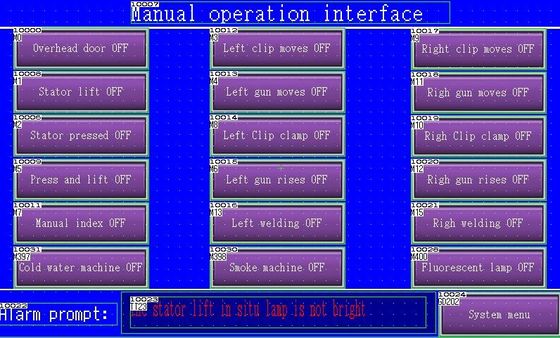

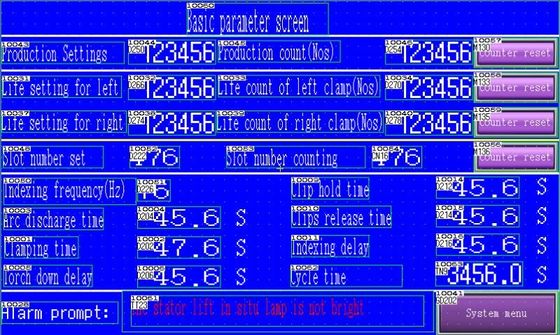

Dokunmatik ekran: WEINVEIW
Silindir: Hava saldırısı
Basınç:> 0,5MPa
Ağırlık: yaklaşık 600KGS
Boyut: 800*800*1500mm
Soru ve Cevap
1.Kaynak işleminin sırası hakkında, Giriş parametreleri (Akım, Voltaj, Durma süresi gibi, vb...)
ve spesifikasyon,Materyal işleme yöntemi (Yükleme / boşaltma mekanizması, vb.)
Kaynaklama süreci tamamen otomatiktir, kaynaklama süreci sırasında kapı kapalıdır,
ve operatör tarafından yükleme/atlama,
Diğer parametreler statörün gerçek durumuna uygun
2.Argon gazının bu kaynak makinesindeki amacı nedir?
Doldurma çubuğu olmadan iki bakır bobini nasıl birleştirilir?
Kaynak tabancasıyla atılan argon gazının amacı statör iş parçasını korumaktır.
sıcaklık çok yüksek olduğu için,
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| Sl. Hayır | ISG Kaynak makinesi Sorular | Rüzgar Otomasyonu Yorumları |
| Temel Bilgi: | ||
| 1 | Parça başına döngü süresi mi? | 2 saniyelik bir slot 3.2 dakika |
| 2 | Kaynak için hangi inak gaz kullanılır? | Argon |
| 3 | Yatak başına kaynak süresi? | 2'ler bir slot başına |
| 4 | Transformörün birincil voltajı ve akımı? | Hayır, direniş kaynakından farklı olarak, |
| 5 | Transformörün ikincil voltajı ve akımı? | TIG kaynaklarında birincil ve ikincil voltaj yoktur. |
| 6 | Ürün üzerinde kaynak akımı mı? | 90A ~ 110A |
| 7 | Kaynak denetleyicisinde kaynak döngüsü. ? 1 döngü =? | 0.? ms eşittir |
| 8 | Bobin (Ürün) sıcaklığı nasıl ölçülür ve kontrol edilir? | Akımı kontrol et, sıcaklığı değil. Sıcaklık sensörü ile ölçüm yapmak gerekmez. |
| 9 | Kaynak makinesi için giriş basıncı? | 0.5MPa > 5Bar'dan fazla |
| 10 | Inert gaz akış hızı ve silindir kapasitesi? | Inert gaz akış hızı ayarlanabilir, basınç göstergesi ile kontrol edilebilir |
| 11 | Ne tür bir soğutma sistemi gerekiyor? | Su |
| 12 | Soğutma hızı? | Sürekli İç döngü soğutması |
| 13 | Kaydırma Parametresi (Sqeeze/Hold/Weld Current/Weld time per cycle/Pressure) | Şimdi çok fazla dikkat etmek zorunda değilsiniz, referans için kullanışlı değil, parametre ayarlayabilirsiniz |
| 14 | Acil durum basarken hava basıncı ve PLC gücü kapanır mı? | Şimdi makine durması olarak ayarladık, sonra sıfırladık, her şey başlangıç pozisyonuna döndü. Ayrıca istediğiniz gibi ayarlayabiliriz. |
| 15 | Makine SMED konseptine sahip mi? | 120mm'den 160mm'ye kadar, (Mevcut OD boyutunuz 142mm) 20-30 dakika içinde. |
| 16 | Saldırma akımı gibi veri kaydı var mı? | - Evet. |
HEV hibridine dayanarak, en düşük maliyetli hafif karıştırma sistemi olan sadece BSG motoru olan bir tahrik motoru ile donatılmamıştır.Motor büyük güç tork ve büyük kemer aktarım verimliliğine sahiptirMotor, hızlı bir şekilde hızlanan ve pürüzsüz ve rahat sürüş deneyimine sahip olan başlangıç ve düşük hızda çalıştırılır.Başlangıç, orta ve düşük hız aşamalarında sık sık vites değiştirmeye gerek yoktur., ve çift debriyaj uzun zaman ve yarım bağlantı gerektirmez, tamamen çift debriyaj sorunu çözür.maliyet verimli kitlesel melezleştirme için geliştirilmiştir., ileri stop-start, coasting ve elektrikli güçlendirme gibi yakıt tasarrufu %13 ila %20 arasında.Hafif bir hibrit uygulamada, 48 voltluk elektrik motoru 12 voltluk jeneratörü değiştirir ve direk bir kemer ile motora monte edilir.
