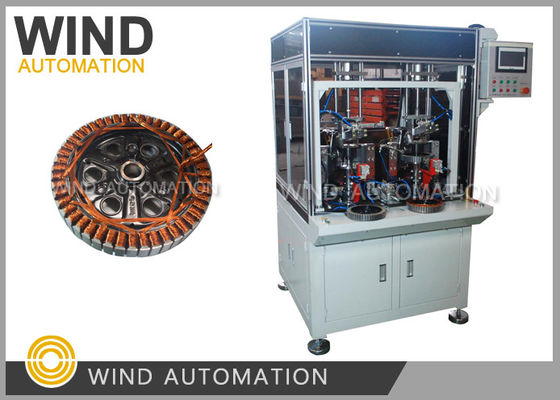

Merkezi Motor Dolaşım Makinesi Elektrikli Bisiklet BLDC Motoru E-Bike Muti Bobinleri Dolaştırıcı

Merkezi Motor Dolaşım Makinesi Elektrikli Bisiklet BLDC Motoru E-Bike Muti Bobinleri DolaştırıcıRüzgar-HMW-1M

Uygulama:

Elektrikli bisiklet, hub motoru, tekerlek motoru, outrunner motoru, BLDC Motoru statörün dışındaki paralel tellerin sarılması

Avantajları:

1Merkezi motor sargılama geçiş oranı% 98 ila% 99, Merkezi motor üretiminde sadece% 1 veya 2'nin başarısız olmasına izin verilir.

2Kendi kendini geliştirmek mekanik gerginlik, bir gerginlik serveral teller ele alabilir

3.Operatör personelinin işletme ve komisyonlama konusunda aşina olması, makine anlayışına sahip olması,

Teknik veriler:

Stator OD: 198mm, 207mm, 226mm, 254mm, 262mm

Stator kalınlığı: 30 & 35mm Min. 14mm, Max. 35mm

SWG: 24 SWG, 0.56mm (0.3mm- 0.6mm)

Dönüm / sarmal sayısı: 4 ~ 8

Slot sayısı: Gerek yok, normalde 48 - 54 slot

Paralel tel sayısı: 13-16

Döngü süresi: yaklaşık 5 dakika Max / pc

İzolasyon kağıdının kalınlığı 0.18 ~ 0.20mm

Hava kaynağı basıncı:0.4-0.7MPa

Güç kaynağı Voltajı: 3 faz 380V ± 10% 50Hz

Güç: Yaklaşık 3 kW

Değişim Zamanla: 10 dakikalık En fazla donanım ve yazılım dahil

Çember yolu:

Ana yapılandırma:

Lütfen videoyu görmek için aşağıdaki resme tıklayın
