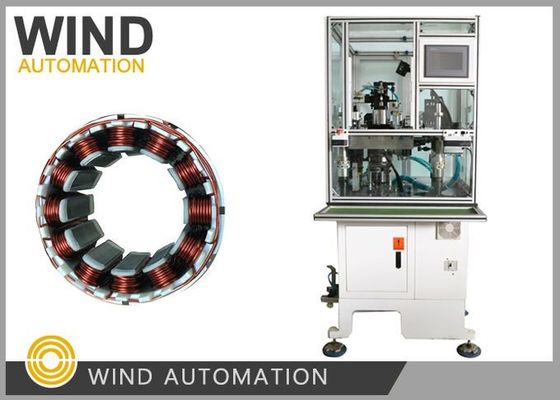

İç yuva fırçasız motor statör iğne sarma makinesi Her seferinde üç iğne
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Stator Tipi: | BLDC statör 6 kutup, 9 kutup, 12 kutup | Stator Sertifikası: | 3 fazlı motor U V W aynı sarma yolu |
|---|---|---|---|
| çalışma istasyonu: | Tek istasyon üç iğne | otomasyon türü: | tam otomatik |
| Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
Çıkış sarma makinesi İç yuva fırçasız motor statör iğne sarma makinesi Her seferde üç iğne
Bu in-slot sarma makinesi, dar yuva genişliğine sahip ancak yüksek yuva doldurma hızına sahip çok kutuplu 3 fazlı statör üretmek için tasarlanmıştır.Otomatik sıralama hariç., makine otomatik sarmalama, indeksleme, katmanlama ve sonlandırma yapabilir.
(1) Specifikasyon
| Tel çapı | 0.08~1.2mm |
| Stator kimliği | 19~65mm |
| Yığın uzunluğu | 7~110mm |
| Hayır. | 0~9999 |
| Hareket | Adımlı/Automatik |
| Slot numarası | 6,9,12,18 ((özel) |
| Hava kaynağı | 5 ~ 7kg/cm3 |
| Güç | 2KW |
| Güç kaynağı | AC 220 V, 50/60HZ |
| Ağırlık | 750KG |
| Boyut | 1600x1100x1400mm |
(2)Uygulama
dar yuva genişliğine sahip, ancak yüksek yuva doldurma hızına sahip çeşitli tür statörler için uygundur.
(3) Özellikleri
Senkron rüzgar 3 yuva
Dikdörtgen şeklindeki sarmal yol
İğne sargısının hassaslığı
Tamamen programlanabilir çalışma
Yüksek sarma gereksinimlerini karşılayabilir
Araçların hızlı değiştirilmesi
Çeşitli statörlere göre ayarlanabilir sarma parametresi
(4) Makine konfigürasyonu
Mitsubishi PLC
Dokunmatik ekran
AIRTAC silindir
Delta AC servo sistemi ve dört dönerli senkroniz kontrol ünitesi
Yağlama sistemi
(5) Bu makine soruşturması için gerekli bilgiler
Müşteri bize aşağıdaki bilgileri de içeren ayrıntılı bir çizim gönderebilirse daha iyi olur.
1Stator çizimi.
2. Stator sargı çizimi
3. sarmalama dağılımı çizimi
4Diğer teknik gereklilikler
Mümkünse, müşteri bize örnek gönderebilirse daha iyi olur.
Etiket: iğne sarma makinesi, inlet sarma makinesi, BLDC sarma makinesi, stator sarma makinesi, BLDC motor stator sarma makinesi
| Parça listesi BLDC Motor Stator Dolaşım Makinesi WIND-3A-TSM | |||
| parçalar | Adı | Özellikler. | Q'ty |
| 1 | Spindle kemeri | HTD8M-776 | % 1 |
| 2 | Dizileme kemeri | HTD8M-624 | % 1 |
| 3 | Kemer | HTD5M-825 | % 1 |
| 4 | Sigorta | RTsürücülük | 2 adet |
| 5 | Sigorta | RTdışarıya doğru | 2 adet |
| 6 | Manyetik anahtar | AL-11RL-02 | % 1 |
| 8 | Seramik tekerlek | ¥4 | % 1 |
| Aletler: | |||
| 1 | Allen anahtarı. | 8 adet | 1 Set |
| 2 | Açık uçlu anahtar | 13-16 mm | % 1 |
| 3 | Kelime tornavida | 4 inç. | % 1 |
| 4 | Phillips tornavida | 4 inç. | % 1 |
| 5 | Anahtar | 8 adet | 1 Set |
| 6 | Araç kutusu | % 1 | |
| 7 | Çizgiler | % 1 | |
| Özel parça | |||
| 1 | Düzge | % 1 | |
Lütfen videoyu görmek için aşağıdaki resme tıklayın
