Durum: | Yeni | test ürünü: | Jeneratör Alternatör Stator |
---|---|---|---|
çalışma istasyonu: | Çift İstasyon | Öğe içeriği gösterimi test ediliyor: | Testador cihazları |
HS Kodu:: | 9030390000 | Satış sonrası servis: | Denizaşırı hizmet için mevcut mühendis |

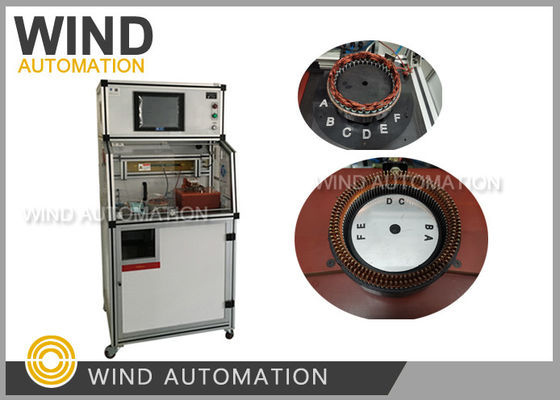

Test jeneratör alternatif statör analizi nasıl kalite yargılamak için WIND-DTS-120
Test öğesi:
Jeneratör istasyonları üretiminde, test, kalite kontrolü süreci
Kağıt ekleme, dalga sarma, bobin ekleme, şekillendirme,
DC direnci/Indüktansa/Dönüştüğü yalıtım/Yalıtım direnci de dahil olmak üzere tüm test öğeleri
/Interphase yalıtım/Interphase Hipot/ Hi Pot/ Resitans dengeleme tek başına veya birlikte yapılabilir.
1) DC direnci testi
Test aralığı:0.01W - 1000W
Test döngüsü: 6 döngü (ölçeklenebilir)
Tolerans: ±0,5 %
Deneme yöntemi:Dört nokta, otomatik ortam sıcaklığı düzeltme fonksiyonu ile
2) İndüktansa testi ((üç faz dengesi testi dahil)
Test aralığı: 10mH 500mH
Test döngüsü: 6 döngü (ölçeklenebilir)
Tolerans: ±2,5%
Test yöntemi:Dört puan
3)İzolasyonu döndür
Puls yüksek voltaj: 100V-3000V (100V / adım)
Nabız zirvesi: 0.5msec
Örnek alma sıklığı: 1-40 MHZ
Test döngüsü: 6 döngü (ölçeklenebilir)
Tolerans: ±2,5%
Yargılama yöntemi: alan farkı yargısı (indüktansa ve enerji kaybına duyarlı)
Standart dalga şekli Beyaz, OK dalga şekli Yeşil, NG dalga şekli Kırmızı
4) yalıtım direnci
Voltaj:DC500V /1000V
Test süresi: 1-10 saniye ( ayarlanabilir)
Yargılama aralığı:1-1000 MW
Tolerans: ±2,5%
5)Faza arası yalıtım
Voltaj:DC500V /1000V
Test süresi: 1-10 saniye ( ayarlanabilir)
Yargılama aralığı:1-1000 MW
Tolerans: ±2,5%
6) Ara faz hipotesi
Voltaj:AC100-3000V (100V/adım)
Test süresi: 1-10 saniye ( ayarlanabilir)
Yargılama aralığı:0.1 mA -- 20 mA
Tolerans: ±2,5%
7) Hipot ((ark algılaması ile)
Voltaj:AC100-3000V (100V/adım)
Test süresi: 1-10 saniye ( ayarlanabilir)
Yargılama aralığı:0.1 mA -- 20 mA
Tolerans: ±2,5%
8) Direniş dengesi
Test yöntemi: DC direnci örnekleme
Test süresi:0.1s
Yargılama yöntemi:Kavramalar arasındaki DC direncinin farkını yargılamak için kullanılan yüzde yöntemi.
2- Deneme zamanı.
Ürün | DC direnci | Direnç dengesi | Dönüp dönen kısa devre | İzolasyon direnci | Hipot | Faz arası yalıtım | Ara faz hipotesi |
Parametreler | 0.05s/döngü | 0.1s/zaman | 1 dürtü/zaman | 1 saniye/zaman | 1 saniye/zaman | 1 saniye/zaman | 1 saniye/zaman |
Zaman | 1.5s/6 döngü | 0.1s | 1s | 1s | 1s | 1s | 1s |
