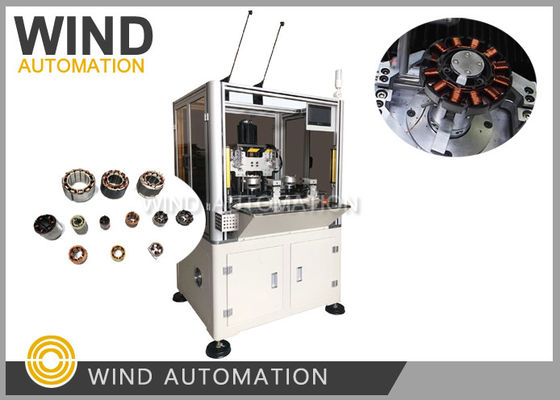

Outrunner Bldc iğne sarma makinesi 60RPM paralel teller 600RPM ince tel
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Sarıcı İstasyonu: | İki veya Dört İstasyon | Stator dış çapı: | ø10~120mm |
|---|---|---|---|
| Yığın Yüksekliği: | 10~100mm | Tel Boyut Aralığı: | 0.1mm~1.0mm (AWG18'den AWG38'e kadar) |
| Otomatik Tip: | Tam Otomatik ince tel kalın teli işleyebilir | Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre |
| sarma hızı: | 60 RPM'den 600 RPM'ye kadar | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
Outrunner Bldc iğne sarma makinesi 60RPM paralel teller 600RPM ince telWIND-IO-008
Outrunner statör sargısı her zaman uçak sargısı ile yapılır.
Neden bir motor üreticisi statör iğne sarma makinesine karar veriyor?
Çünkü iğne sargısı, boşluk doldurma hızı yüksek olmadığında daha iyi bir sargı kalitesi elde edebilir.
ve iğnenin serbestçe hareket etmesi için yeterli yer olmalı,
(1)Uygulama
Bu iğne sargısı hem in-slot statör hem de outrunner statör sargılayabilir.
Dört eksenliYaskawa Servo Motoru,kavalye hareketinde esnektir,
eylemleriİnding, crossing, wrapping, and slotting, cutting otomatik olarak yapılır.
İğne sarma hızı tel boyutuna, statör boyutuna ve yığın yüksekliğine bağlıdır.
Kablo 0.1mm, statör küçük ve yığın yüksekliği küçük olduğunda maksimum 500RPM,
Min 60RPM kablo büyük, statör boyutu ve yığın yüksekliği büyük olduğunda,
(2)Avantajlar
1Düzeni yukarı ve aşağı hareket ettirerek ve statör çekirdeğini döndürerek, herhangi bir pistte sarılabilir.
Bu nedenle, bilgisayar sarma işlemini değiştirerek,
sargılar farklı çekirdek yığın yüksekliğine ve farklı yuva numarasına sahip statörlere ayarlanabilir.
2- Herhangi bir operasyon anormalliği ve hata durumu çalıştırmak ve insan-makine sürdürmek için istenir
Diyalog modu.
3Dikiş ayaklarının sayısı iplik tarafından keyfi olarak ayarlanabilir ve belirtilen 360 derece pozisyonu
Bu da filamentlemeyi basit,konforlu ve toplam üretim süresini kısaltır.
4. sarmalama sırasında, her katmandaki bobin sayısı esnek bir şekilde değiştirilebilir.
Farklı statör türlerinin sarma dizileme modu.
5Ürün programlaması, benzersiz özel yazılımlarla basit ve kullanışlıdır.
Sınırsız yükleme ve indirme depolama, basit bir eğitimle öğrenmek kolaydır.
6. Satır içi yuvarlama işlemi yüksek performanslı kontrol sistemi tarafından gerçekleştirildiğinden ve
Yaskawa servo motoru, çizgisel emayeli telin konumunun istikrarı
ve zaman kısaltılır.
7Her birim standartlaştırılmış, değiştirilmesi ve sökülmesi kolay.
8Tüm aletler 1 dakika içinde değiştirilmesi çok kolay bekleyin.
(3)Parametreler
|
Ürün Adı: |
|
|
Telgraf Şekil: |
f0.10mm ∙ f1.0mm |
|
Dökme hızı: |
50-600 r/min |
|
Dolaşma yöntemi: |
iğne sargısı |
|
Stator yığını uzunluğu: |
10mm ¥ 100mm (0,39' ~ 3,94' ') |
|
Stator kimliği: |
Φ36mm Φ60mm |
|
Stator aşırı doz: |
Φ10mm Φ120mm (0.39' ~ 4.72'') |
|
Pol no: |
2,4,6,8,12, 24, 36 |
|
Hava basıncı: |
0.5MPa ∙0.7 MPa |
|
Voltaj: |
380V/50HZ, Üç fazlı dört tel |
|
Güç: |
7KW |
|
Boyut: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Ağırlık: |
Yaklaşık 1200Kg. |
Makine üretimi ve işletme için aşağıdaki örnekler gereklidir:
1Stator yığını 5 adet sargısız.
2Yara statörü 1 adet.
3Bakır tel 1 rulo 15 adet statör sarmak için yeter.
Lütfen aşağıdaki videoyu tıklayarak makine çalışmasını izleyin
