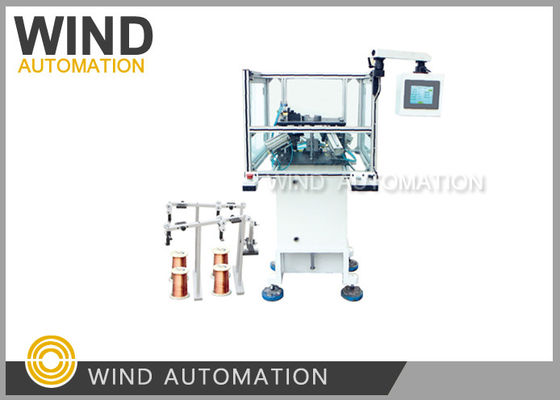

Dört nozel statör iğne sarma makinesi 4 kutup için gölgele BLDC motoru
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Durum: | Yeni | Sertifika: | CE |
|---|---|---|---|
| çalışma istasyonu: | Tek İstasyon | otomasyon türü: | tam otomatik |
| Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
Dört nozel statör iğne sarma makinesi 4 kutup için gölgele BLDC motoru
WIND-1A-TSM sarma makinesi sarma yapmak için 4 kutuplı gölgeli kutup motoruna uygundur.
Buna göre statör sarma yolu, farklı iğne sarma makinesi türleri bir olabilir,
İki, üç,Dört iğne
4 kutup statör için, genellikle 4 iğne sarma makinesine sahip müşteri öneririz WIND-1A-TSM,
Bu statör hızlı alabilirsiniz bile 4pcs başlayan tel ve 4pcs son tel olması gerekir
bağlanmış,
İğne, sarma spindle'i tahrik eden cam aygıtı dönüşü ile tahrik edilir.
Makine WIND-1A-TSM Mitsubishi PLC gibi büyük elektrik parçaları, gömülü insan - makine
Arabirim, Airtac silindir ve benzeri CE işareti vardır,
Fransa, Romanya ve diğerleri gibi Avrupa'ya ihraç ettik.
Bir iğne mi yoksa iki iğne mi tercih etmenizin nedenini sorabilir miyim?
Fotoğraf mı?
1 iğneli temel makine tipi WIND-1-TSM, küçük iğneli statör prototiplerinin üretimi için tasarlanmıştır.
miktarı,
Birer birer yuva sarmak olabilir, ve Eğer türü kullanıyorsanız el ile köprü tel koymak gerekir
WIND-1-TSM statör yalıtım kapağı olarak otomatik olarak makinede köprü kablosunu yerleştirir.
Gölgelenmiş kutup indüksiyon motorunun kutupları, laminatörler arasında kesilen 4 yuvadan oluşur.
Çukurlu direğin daha küçük kısmı bir sarmal yardımıyla kısa devreye girer.Bobinler:
bakır telBu bobin gölgeleme bobini olarak bilinir.
Rüzgar Otomasyon ayrıca, statörün listelenen özelliklerin ötesinde darbe aldığında müşteriye özel hizmet sunar.
(1) Specifikasyon
| Tel çapı | 0.08~1.00mm |
| Stator kimliği | 15 ~ 65 mm |
| Yığın uzunluğu | 7~90mm |
| Hayır. | 0~9999 |
| Hareket | Adımlı/Automatik |
| Slot numarası | 4 (özel) |
| Hava kaynağı | 5 ~ 7kg/cm3 |
| Güç | 2KW |
| Güç kaynağı | AC 220 V, 50/60HZ |
| Ağırlık | 450KG |
| Boyut | 1550x900x1450mm |
(2)Uygulama
Dört kutuplı gölgeleme kutup motoruna uygun.
(3) Makine konfigürasyonu
Mitsubishi PLC
Dokunmatik ekran
AIRTAC silindir
Yüksek güçlü adım motor
Yağlama sistemi
4 set otomatik tel sıkıştırma ve kesme sistemi
(4) Özellikleri
Yüksek hızlı iğne sargısı
Tamamen programlanabilir çalışma
İğne sarma işleminin yüksek kalite seviyesi
Müşterinin özelliklerine göre.
Otomatik sarma, indeksleme, katmanlama ve sonlandırma
Araçların hızlı değiştirilmesi
|
Otomatik stator iğne sarma makinesi uygulaması
|
Dört kutuplu gölgele motor statör sargısı |
|
4 adet nozel
|
4 kutup rüzgarı aynı anda 400 rpm'de, Dört direk kablo ve dört terminal kablo olacak. 750 numaralı viraj için, tel çapı SWG35, 0,2 mm, gölgeli kutup statörü, döngü süresi 2 dakikadır
|
|
4 adet statör iğnesi sargısı |
Dört kutuplu gölgeli motor için özel makine
statör sargısı
|
Avantajları:
1. rüzgar 4 yuva her seferinde, hızlı
2Otomatik sarmalama, otomatik kesme her seferinde dört kutup
3.4 Otomatik sıkıştırma ve kesme tel cihazı, rüzgar gölgesinde kutup motor aynı anda 4 yuvaları,
ve kabloları otomatik olarak kesmek
Bir bobine sahip olan bölgeye gölgelendirilmiş bölge, diğer bölgeye ise gölgelendirilmemiş bölge denir.
Motor sarma makinesi üreticisi örneği gereklidir:
1Stator yığını örnekleri her biri 5 adet
2Bakır tel ölçütü her bir rulo
3Stator laminasyon çizimi ve sarma çizimi
