Motor statör armatürünün kalitesini nasıl yargılayabiliriz?

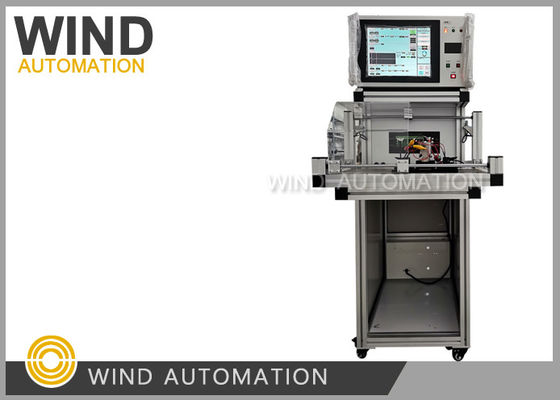

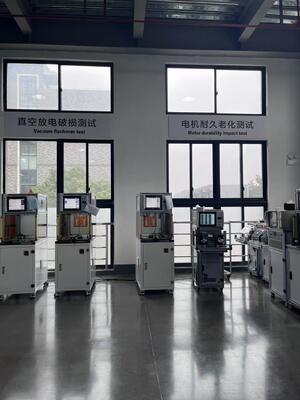

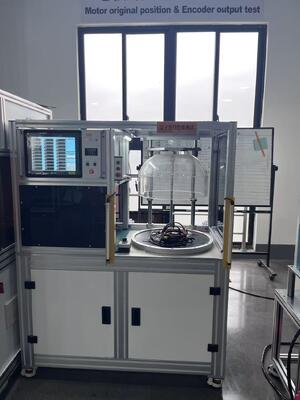

Sargı Kaynağı Sonrası Motor Stator Armatür Kalitesi Nasıl Değerlendirilir Analizi WIND-DTS-120

Test Kalemi:

Jeneratör statoru üretiminde, test, kalite kontrol sürecidir

kağıt yerleştirme, dalga sargısı, bobin yerleştirme, şekillendirme, sonrasında

DC direnci/Endüktans/Bobinden bobine yalıtım/ Yalıtım direnci

/Fazlar arası yalıtım/Fazlar arası Hipot/ Hi Pot/ Direnç Dengesi dahil tüm test kalemleri tek başına veya birlikte yapılabilir.

1)DC direnç testi

Test aralığı:0.01W - 1000W

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans:±0.5 %

Test yöntemi:Dört nokta, otomatik ortam sıcaklığı düzeltme fonksiyonu ile

2)Endüktans testi (3 faz dengesi testi dahil)

Test aralığı:10mH – 500mH

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans: ±2.5%

Test yöntemi:Dört nokta

3)Bobinden bobine yalıtım

Darbe yüksek voltajı: 100V-3000V (100V / adım)

Darbe tepe değeri: 0.5ms

Örnekleme frekansı: 1-40 MHZ

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans: ±2.5%

Değerlendirme yöntemi: alan farkı değerlendirmesi (endüktans ve enerji kaybına duyarlı)

Standart dalga formu Beyaz, OK dalga formu Yeşil, NG dalga formu Kırmızıdır

4)Yalıtım direnci

Voltaj:DC500V /1000V

Test süresi:1-10s (ayarlanabilir)

Değerlendirme aralığı:1-1000 MW

Tolerans: ±2.5%

5)Fazlar arası yalıtım

Voltaj:DC500V /1000V

Test süresi:1-10s (ayarlanabilir)

Değerlendirme aralığı:1-1000 MW

Tolerans: ±2.5%

6)Fazlar arası hipot

Voltaj:AC100-3000V (100V/adım)

Test süresi:1-10s (ayarlanabilir)

Değerlendirme aralığı:0.1 mA -- 20 mA

Tolerans: ±2.5%

7)Hipot (ark algılamalı)

Voltaj:AC100-3000V (100V/adım)

Test süresi:1-10s (ayarlanabilir)

Değerlendirme aralığı:0.1 mA -- 20 mA

Tolerans: ±2.5%

8)Direnç dengesi

Test yöntemi: DC direnç örneklemesi

Test süresi:0.1s

Değerlendirme yöntemi: Sargılar arasındaki DC direnç farkını değerlendirmek için yüzde yöntemi kullanılır.
