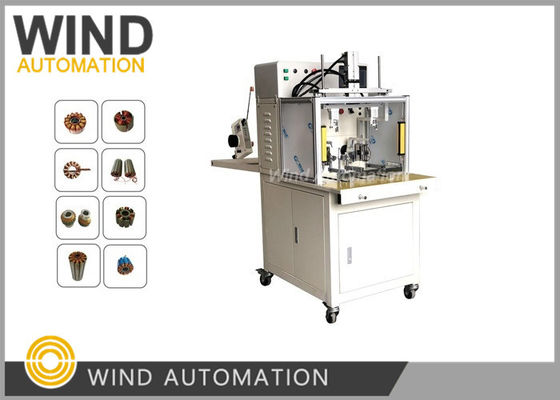

Fan Motoru Stator Flyer Dolaşım Makinesi Brushless Outrunner için 2/4/6 kutup motor

Fan Motor Stator Flyer Broşsuz Outrunner için Dolaşım Makinesi 2/4/6 kutup motorWIND-HMW-205S

Uygulama:

Avantajları:

Parametreler:

Tel çapı: 0.10 ~ 0.60mm

İşlem seçeneği: Otomatik

Otomatik sarmalama, otomatik indeksleme, otomatik sarmalama düzenleme, otomatik sıkıştırma ve kesme

Stator yuvası yok. : 2 ila 24 yuva (diğer yuvalar özel yapılmıştır)

Kablo yer değiştirme: 60mm

Güç kaynağı: AC220V 50/60Hz

Ağırlığı: yaklaşık 350 kg

Boyut: 1260 ((L) x 650 ((W) x 1150 ((H) mm

Stator OD 0.433'', Yüksekliği 0.157'', tel boyutu AWG36, 40 dönüş

Fırçasız motorun özellikleri:

1.Boyut

Eğer fırçasız DC motoru seçerseniz, 2216, 2814 ve benzeri benzer modeller göreceksiniz.

Üstteki iki sayı statörün dış çapıdır (mm) ve son iki sayı statörün yüksekliğidir (mm).

dış çapı ve statörün yüksekliği statörün çekirdeği ne kadar büyükse ve statörün sayısı o kadar büyükse,

Tabii ki motor statörünün boyutu ne kadar büyükse,

Güç, ama ağırlık daha ağır.


Eğer bir motor 2216 ise, statörün dış çapı 22 mm ve statörün yüksekliği 16 mm'dir.

çapı ve statör yüksekliği motorun gücüne orantılı ve açıkçası 2218 daha yüksek

Motor statörünün 2212'sinden daha büyük olması ve 2218'in gücünün 2216'dan daha büyük olması gerekir.

Aynı OD ile iki motor ikisinin gücünü görebilirsiniz, ama bu genellikle aynı statör çapı için

Aynı statör yüksekliği farklı statör çapı. Eğer fırçasız motor statör yüksekliği

ve statörün dış çapı aynı değil, modelle karşılaştırmak zor.

Bu boyutun, motorun boyutuna, statörün kalınlığına değil, statörün kendisine atıfta bulunduğunu belirtmek gerekir.

Motor kabuğu, ısı dağılımının şekli, tabanın yüksekliği vb.

Motorun dış boyutu, bu nedenle statör boyutunu kullanarak gücün yargılanması standart ve güvenilir

Dış boyutundan daha büyük.

2.Motor yuvalarının sayısı ve direği sayısı

1) yuva sayısı (N): statör çekirdeğindeki oluk sayısı.

Motor, bu yüzden oluk sayısı 3'ün katıdır.

2) Kutup sayısı (P): statör üzerindeki manyetik çelik sayısı, mıknatıs çift olarak kullanılmalıdır

Kuzey ve güney kutuplarının sayısı aynı olmalı.

Motorun yuva numarası ve kutup numarası doğrudan yuva numarası N kutup olarak yazılır

12P14N gibi P numarası, 12 yuvasının 14 kutubunun anlamı.

3) Slot sayısının ve direk sayısının özellikleri

A. slot sayısı (N) ve kutup sayısı (P) maksimum ile ters orantılıdır.

Hız,

Slot sayısı ne kadar küçükse (kuşak sayısı), motorun en iyi hızı o kadar yüksektir.

Örneğin, 9N12P'nin en yüksek hızı 12N14'ünkinden daha yüksektir.

b. Aynı durumdaki yuva sayısı ((N), kutup sayısı (P) tork ile orantılıdır.

Sayı ne kadar büyükse, tork da o kadar büyüktür.

Normal koşullarda, yuva sayısı (N) ve kutup sayısı (P) artıyor,

Hayal kırıklığı (Motor şarj edilmediğinde daha küçük motor, dirençli bir hayal kırıklığı hissedecektir)

El döner motor), motor titreşim teorisi daha az olacak, ama yuvalar yapmak zor olduğu için

Aktif denge.

3.KV

Fırçasız motorun KV değeri, giriş voltajının hız / V olarak tanımlanır.

1 volt (V) arttırıldığında, fırçasız motorun dönüş hızı (dönüş / dakika) artar.

Bu tanımda, voltaj ve motor boşluk hızı sıkı bir doğrusal orantılı ilişkiyi takip eder ve

motorun çalışma voltajı, voltajı ve hızı arasındaki ilişkiye bakılmaksızın sabitler.

4Stator laminasyon çizimi ve sarma çizimi

Lütfen videoyu görmek için aşağıdaki resme tıklayın
