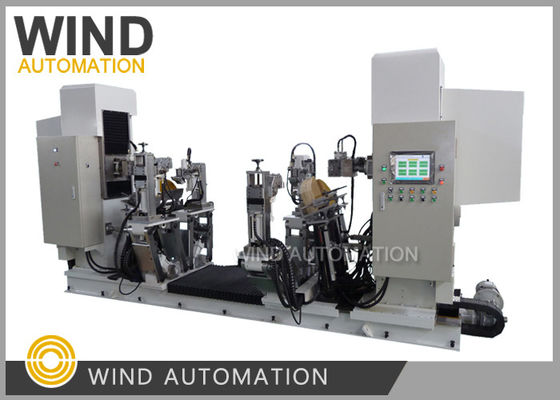

Dört Kollu Otomatik CNC Stator Bobin Üst Yay Formasyon Makinesi
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Kritik faktör: | Motor üretme yeteneğini belirler. | çalışma istasyonu: | Kombine Makine |
|---|---|---|---|
| Saplı tel boyutu: | 3mm*8mm, AWG9, AWG0 | Saç tokası şekillendirme işlemi: | Kesme, Enamel Çekme, Kalıplandırma |
| Devir süresi: | Kablo uzunluğuna ilişkin döngü süresi | HS kodu: | 84798110 |
Dört Kollu Otomatik CNC Stator Bobin Top Arc Forming Makineleri
Motor üretimi için çok önemli olan, motor üretme yeteneğini belirleyen bir makine.
Wind Automation birçok Rus müşteriye tedarik etmişti.
Özellikleri
(1) Bu makine, CNC orantılı servo hidrolik valf tarafından gerçekleştirilen dijital kontrolü benimser, tüm parametrelergörüntülenmesi, değiştirilmesi, ekranda depolanması, depolanması1000'den fazla parçaya ulaşabilir, tüm parametreler herhangi bir zamanda çağrılabilir, bobin parametreleri ve ekran üzerinde otomatik algılama değeri görüntülenir.
Wind Automation birçok Rus müşteriye tedarik etmişti.
Özellikleri
(1) Bu makine, CNC orantılı servo hidrolik valf tarafından gerçekleştirilen dijital kontrolü benimser, tüm parametrelergörüntülenmesi, değiştirilmesi, ekranda depolanması, depolanması1000'den fazla parçaya ulaşabilir, tüm parametreler herhangi bir zamanda çağrılabilir, bobin parametreleri ve ekran üzerinde otomatik algılama değeri görüntülenir.
(2) Bu ekipman, fusiform'dan ürün sargılarına kadar sargıların şekillendirilme sürecini otomatik olarak ve ardışık olarak tamamlayabilir.
(3) Bu ekipmanın sarmal açılışı, açısı, burun yüksekliği, yayı, şekillendirilmesinden sonra doğru bir şekilde kontrol edilmesi, artık kalıbın yeniden şekillendirilmesine gerek kalmaz;
(4) Bu ekipmanın en üst ucu yay sistemi, çoklu kart birleştirme tipini benimsiyor, farklı yayları sağlamak için manuel olarak farklı yaylara bağlanıyorKoil'in son şekillendirme gereksinimleri;
(5) Bu cihazın klipi 0~140° ayarlanabilir, doğrusal kenar ve uç dönme açısı şişmez,ve klip sıkı kilitlenir ve bobinler arasında mekanik hasar sağlamak için şekillendirme sürecinde hareket etmeyecektir, sarmalın elektrik performansının güvenilir olmasını sağlamak için sarmalın dairesel yalıtımı sağlamdır;
(6) Bu ekipman bobinin sıçrama sorunu için çok kolay bir çözüm yöntemine sahiptir.
Bağımsız sistemler, birbirlerine müdahale etmeyerek kendilerini ayarlayıp telafi ederler.
Spesifikasyon
Spesifikasyon
1Fusiform toplam uzunluk aralığı: 580 ~ 3200mm. T tipi sargıların en büyük genişliği: 120mm;
2Koil doğrusal tarafı: 400 ~ 2200mm. şekillendirilmesinden sonra uçlarda projeksiyon uzunluğu: 75 ~ 560mm;
3İki doğrusal kenar arasındaki maksimum açı: 0 ~ 70°, ön ve arka açılar için ayarlanabilir, toplam açı 0 ~ 140°;
4,Kemer açılışının toplam genişliği (çevre): 100 ~ 800mm. (max açısı olduğunda 1000mm'ye ulaşabilir);
5"Koil bölümü (genişliği × yüksekliği): 7 ~ 30mm × 12 ~ 70mm, en az 7 × 12mm, en fazla 30 × 70mm, her biri ön ve arka tarafta 2 çak;
6"Koil burun iğnesi çapı: φ24, φ39;
7Kablo burnunun kısım eğimi: 0~30°;
8"Tırnak bölümünün en yüksek yüksekliği: -80~300mm;
9, En üst yay yüksekliği: 0 ~ 250mm, en fazla büyük açılışta 350mm'ye ulaşabilir;
10, şekillendirme hassasiyeti: açı <± 0,2°. şekillendirme makinesinde açılış <± 0.25mm ~ ± 0.75mm;
11,Köpleri oluşturma döngüsü: 1 ~ 2 dakikada;
12Hidrolik pompa istasyonunun sistem basıncı: 8Mpa, yağ borusunun basıncı: >20Mpa;
13Diğer standartlar da düz uzunluğa sahiptir: 1600mm, 2500mm, 3200mm.
Lütfen videoyu görmek için aşağıdaki resme tıklayın
