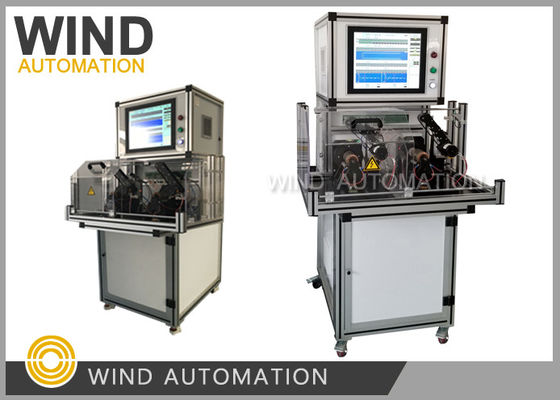

Düşük Güçlü Araç Starteri için Çift İstasyon Armatür Deneme Ekipmanı
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Test öğesi: | DC Direnci, İzolasyon direnci, Dalgalanma, Hipot | Armatür tipi: | Motoru çalıştırma armatürü |
|---|---|---|---|
| çalışma istasyonu: | Çift İstasyon | otomasyon türü: | Otomatik konumlandırma |
| Öğe içeriği gösterimi test ediliyor: | Test sonucu Ekranda tek tek sezgisel gösterim | Armatür yuvaları: | 13, 17, 19 (bazı), 21,23,25,27, 28,29,33 slotlar (ortak) |
Düşük Güçlü Araç Starteri için Çift İstasyon Armatür Testi WIND-ATS-02
| Şangay Rüzgar Otomasyonu | |
| Deneyici Modeli | WIND-ATS-02 |
| Donanım Ölçüm cihazı | PC & PLC |
| İşletim sistemi ve sürümü | Pencereler |
| Yazılım | Gömülü Sistemler |
| İstatistiksel veri seçeneği | - Evet. |
| Yazdırma raporu fonksiyonu | İstatistiksel verilerin yüklenmesi için USB portu |
| Etiketleme fonksiyonu | Ek maliyetle eklenebilir |
| Mekanik özellikleri | |
| Pnömatik konumlandırma | - Evet. |
| Çıplak armatürlü Nbr ile genişletilebilir mekanik aletler | - Evet. |
| Zamanla değişim | 10 dakika. |
| Test istasyonunun kapasitesi | İki istasyon. |
| Sınav Özellikleri | |
| Kaynak direnci testi | - Evet. |
| Bar-Bar direnci | - Evet. |
| İzolasyon direnci | - Evet. |
| Dielektrik Güç Testi | - Evet. |
| Aşınma testi | - Evet. |
(1)Uygulama
36 yuva kadar olan başlangıç armatürü
13, 17, 19 (bazı), 21'i kapsar.23,25,27, 28,29,33 slot (ortak)
(2)Avantajlar
Otomatik konumlandırma, operatörün başlangıç konumlandırmasını elle kontrol etmesine gerek yoktur.
b. En büyük başlangıç armatür üreticisi 10 adet sipariş verdi ve % 100 memnuniyet
Test paneli döngüsü süresi: 8 ~ 9s (33bar'a göre)
(3)Teknik veriler
|
Test Ürünü
|
Test Yöntemi
|
|
Bar ile Bar direnci,0.01mΩ~10mΩ (Aranın dışındaki görüntü OVER)
|
Doğruluğu sağlamak için dört uçlu ölçüm
|
|
Kaynak direnci,0.001mΩ-10mΩ (Aranın dışındaki görüntü OVER)
|
Doğruluğu sağlamak için altı uçlu ölçüm
|
|
Çapraz direnç 0.01mΩ-10mΩ
|
Doğruluğu sağlamak için dört uçlu ölçüm
|
|
Akım 100-1000V (100V/zaman) Nabız zirvesi:0.5 u saniye, Frekans 1 ~ 40MHz
|
Standart dalga şekli Yaz, Tamam dalga şekli Yeşil, NG dalga şekli Kırmızı
|
|
İzolasyon direnci DC 500V Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)
|
Aralık:1~500MΩ Doğruluk: ≤±5%
|
|
Hipot AC 100-1000V
|
Test süresi: 1 ~ 10 saniye (0.1 saniye/zaman)
|
(4)Ana yapılandırma
15 ′′ Dokunmatik ekran Örnekleme Çip: BB Relay:NAIS Yüksek voltajlı rölesi:Meder
Pnömatik parçalar:Airtec
Güç: AC 220V,50Hz
Hava basıncı:0.4~0.6MPa
Sıcaklık: 0~45°C
Boyut: 950mm*1250mm*580mm
HS kodu:9030390000
(5)YapılandırmaTolerans aralığı
Armatür türleri için, takviye gerekli ve tolerans uyarlaması aşağıdaki gibidir:
1. Aynı yuva çubukları ile armatür komutatörü, dış çapı toleransı +4mm
2Armatürün dış çapı değiştiğinde, tutma cihazı değiştirilmelidir.
(6)Kullanılabilir parçalar
1İletişim Kontak Noktaları (otomatik tip için bir yıl, manuel yükleme tipi için yarım yıl)
2. Lastik halka takımı
(7)Soru ve Cevap
Sor:
Bana bu yüzde 25'in 30%'u açık değil.
El kitabınızda %5'lik bir sonuç sapması olduğunu yazıyor.
Örneğin nabız 1100 ile 1050 arasında değişir.
Cevap:
Aşınma testi kullanımı Yüksek voltaj sargılara uygulanan darbe voltajı, bozularak ve salınımı karşılaştırarak
dalga şekli alanı, sargıların bir sorunu olup olmadığını belirlemek için,
Sonuç, örnek dalga biçiminin ve test edilen dalga biçiminin alan farkının karşılaştırılmasıdır, S1-S0/S0
Yüzde, "Judge Uper ((%) " içinde olmalıdır.
Genellikle yerel kullanıcılarımızdan bazıları, starter armatür üreticisi bunu %25 ~ %30 olarak ayarlar.
Ve nabız voltajı DC değil, alternatif.
Mesela 1000V girdiğinizde 1100V veya 1050V olabilir.
Uygulanan voltaj sonucu akım, enerji salınımı hızı da her seferinde farklıdır.
Gösterilen veriler sadece bir referans. Her seferinde farklı olacak.
Genel olarak, The Surge testi sonucu nicelikçi değil niteliksel.
Armatür testi videosunu görmek için lütfen aşağıdaki fotoğrafa tıklayın
