Merkezi motor statör kutupları: | 12 pol 24 pol 36 pol | Sargı Çıkışı: | 2 adet stator için 7 dakika (İki çalışma istasyonu) |
---|---|---|---|
çalışma istasyonu: | Tek istasyon veya Çift istasyon seçeneği | otomasyon türü: | Yüzde 90'ı geçti |
En yüksek boşluk doldurma oranı: | Hub motor sargısı için, 68% yuva doldurma oranı en yüksek | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |

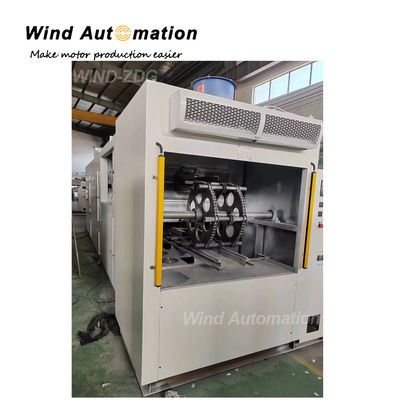

Elektrikli üç tekerlekli bisiklet için elektrikli araç sarma makinesi 36Slot 48Slot 54Slot Merkez Motorları
Çift istasyonlu E-bisiklet PMDC tekerlekli motor sarma fırçasız merkezli motor statör sarma muti bobin sarma makinesi
15 adet paralel kabloyu 6'yla 0.51 mm'ye kadar sar.8,10,12,14, 15 paralel teller 24 gibi farklı gerilim motor için,36,48,62V
36Slots 48Slots 54Slots Hub Motors için
Bu tip iğne sargı makinesi, açık yuva statörleri, doğrusal statörler, özellikle dar yuvaları olan ancak yüksek yuva doldurma hızı olan statörler için bobinleri sarmak için kullanılır.2 çalışma istasyonu veya 3 istasyonu makine verimliliğini ve üretim döngüsünü büyük ölçüde arttırır.
(1) Spesifikasyon
Çalışma istasyonu | 2 |
Stator OD | En fazla 400 mm |
Yığın uzunluğu | En fazla 100 mm |
Stator ağırlığı | En fazla 3 kg |
Kablo aralığı | 0.1-0.8mm |
Döner hızı | 600 rpm |
Güç | 8 KW |
Hava kaynağı | 0.4 ~ 0.7 MPa |
Güç kaynağı | AC 380±10, 50/60HZ |
Boyut | 1100x800x2000mm |
Ağırlık | 900KG |
(2) Uygulama
Yüksek boşluk doldurma hızına sahip çeşitli açık yuva statörleri için uygundur.
(3) Özellikleri
Arkadaşça tasarlanmış operatör arayüzü
Senkroni sarma yapmak için 2 çalışma istasyonu
Yüksek verimlilik ve üretim
Kablo beslemesinin hassas servo sürücü kontrolü
Dolaşım sürecinin yüksek kalite düzeyi
600 r/min'e kadar yüklenmeden hız
Özel hizmet sunmak
(4) Uygulama
Elektrikli bisiklet, elektrikli üç tekerlekli bisiklet, PMDC tekerlekli motor, merkezi motor,
Tekerlekli motor,Elektrikli skuterler,dallı telli outrunner motor
(4) Avantajlar
Tam otomatik statör sargısı |
Paralel kabloları verimliliği ile sarma, indeksleme, sarma
|
Muti tellerinin sarılması |
Gerginlik çerçevesine sahip sarma cihazı paralel telleri sağlayabilir
Dolaşım, bükülmekten kaçınmak için
|
Özel tasarım Araç |
Kesin aletler sarma kalitesini sağlar ve değiştirilebilir
Stator türleri için kolay
|
Max Kablo işlenmiş |
0.51mm (AWG24)
|
(5) Statorun teknik verileri
Stator OD:40-265mm
Çekirdek uzunluğu: 6-75 mm
İndirme sayısı: en fazla 63
Tek seferde sarılan tellerin maksimum sayısı: 15 parça (genellikle 6,8,10,12,14,15 grup tel)
Stator sargısı için döngü süresi: 54 yuvarlak, yükleme / boşaltma da dahil olmak üzere bir kere sargısı için 11 parça tel,
2 adet statör için 7 dakika sürer.
(6) Ana Veriler
PLC: DELTA
Servo motor: MITSUBISHI
İndeksleme servomotoru: MITSUBISHI
Kablo dizisi servomotoru: MITSUBISHI
HMI: DELTA
Düğmeler: Schneider
Sorular ve Cevaplar:
1- Motor tekerlek sargı makinesi nasıl indeksleme yapar: manuel mi otomatik mi?
Mitsubishi servo motoru ile otomatik indeksleme
2. E-bisiklet motor statörü sarma süreci sırasında nasıl sabitlenir?
Pnömatik cihazla
3- Makinanızın çalışabileceği bakır telin çapı aralığı nedir (minimum ve maksimum)?
Muti sargıları sarma makinesi 0.51 mm ile 6.8,10,12,1415 paralel tel
4. sarma makinesinin işleyebileceği yığma uzunluklarının aralığı nedir?
Stator Yükleme uzunluğu 6 ila 75 mm
5. Kablo bakır sarma sırasında veya sarma sonrasında baskı ve sıkıştırmak mümkün mü?
Yuvarlama başlıkları yığının her iki tarafından en fazla 15 mm çıkıyor.
Hub motorlu sargı makinesi WIND-HMW sadece sargı, basmak ve sıkıştırmak için fonksiyonu yok,
ve makine kompakt bir şekilde sarılırken, sarma başları iki taraftan en fazla 15 mm çıkıyor
Yükleme güvence altına alınabilir.
6Makine açık yuva genişliğinin boyutunda herhangi bir sınırlama var mı?
Evet, 2mm tam olarak bizim makine Rüzgar-HWM rüzgar için OK
7Tesislerinizde sarma makinesini ayarlamak için kaç numuneye ihtiyacınız var?
Yaklaşık 4-5 adet statör örneği.
8Makinenin operatörün çalışma alanındaki yüksekliği nedir?
Yüksekliği 750 mm
9Benzer bir statör için herhangi bir makine üretmiş miydiniz?
Evet, biz bu iş için çalışan 12pcs sarma makinesi tedarik etmiştiE-bisiklet motoru üreticisi
10Bir bobine başına dönüş sayısını değiştirmek için ayarlama süreci nasıl?
Lütfen dokunmatik ekranda dönüş sayısını ayarlayın.
11. statör sarma sürecinde makineye nasıl sabitlenir?
Motor tekerlek asının farklı uzunluklara ve farklı şekillere sahip olmak mümkün mü?
Stator, sarmalama sırasında penumatik bir cihazla makineye sabitlenir.
Eğer farklı motor şekli, aletler 1 saat içinde değiştirilebilir
Eğer sadece farklı yığın uzunlukları, mekanik ayar kolay
