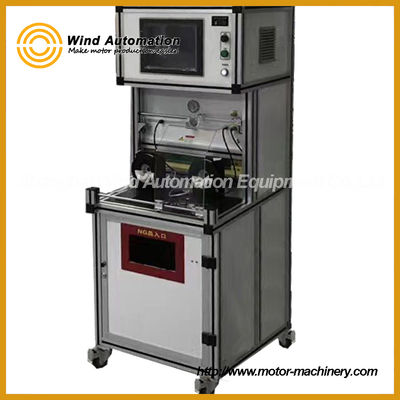

BLDC Motor Rotor Armatür Deneme Ekipmanı BEMF Manyetik Algılama Tek İstasyonu

(2) Test öğesi ve doğruluk

1. BEMF Testi, geri elektromotor kuvvet voltajı

2. Manyetik Algılama

    Rotor manyetiği yeterince güçlü ise

BDLC motor döndüğünde, her bir sargı, sargıya uygulanan ana voltajın tersi yönde olan bir geri elektromotor kuvvet voltajı (BEMF) üretir.

Bu geri EMF'nin polaritesi, uyarma voltajının tersidir. Bu nedenle, sargı üzerindeki voltaj düşüşü

tedarik voltajından geri-EMF değeri çıkarılarak hesaplanabilir.

Geri elektromotor kuvvet sabiti aşağıdaki yöntem kullanılarak tasarlanmıştır: Motor

nominal hızda çalışırken, geri EMF ile besleme voltajı arasındaki potansiyel farkı

motorun nominal akımı tüketmesi ve nominal torku sağlaması için yeterlidir. Motor hızı

nominal hızı aşarsa, geri EMF önemli ölçüde artacak, sargı üzerindeki voltaj düşüşünü azaltacak ve

akımı azaltacak, bu da tork eğrisinde bir düşüşe neden olacaktır.

Motorun çalışması esas olarak RMS voltajında yansıdığı için, geri EMF testi esas olarak geri EMF'nin etkin değerini test etmek içindir. Geri-EMF esas olarak üç faktöre bağlıdır:

(1) Rotor açısal hızı ... test ekipmanı için servo sürükleme hızıdır

(2) Bu problemdeki rotor tarafından üretilen manyetik alan, ürün sabit olduğunda bu sabittir

(3) Stator sargı dönüş sayısı Bu, ürün sabit olduğunda sabittir,

     Geri-EMF sabiti: Ke Birim: V/rpm veya V/Krpm veya V/rad/s,

     bu nedenle 1000 rpm'de dönüş hızını test etmek önerilir.

Formül:

BEMF=(E)∝ NLRBω

N: faz başına sargı sayısı

L: rotorun uzunluğu (mıknatıs kısmı)

R: rotorun iç çapı

B: rotor manyetik alan yoğunluğu

ω: motorun açısal hızı
