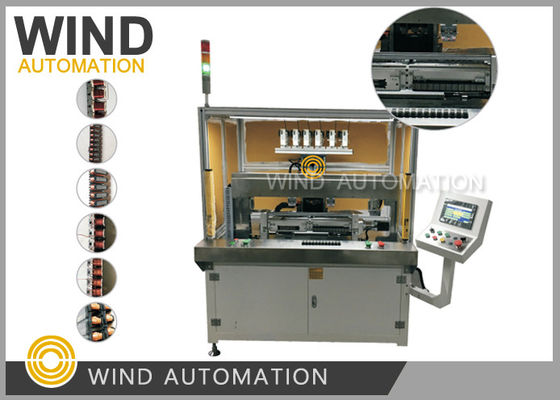

Stator ve Anker Sargılarının Bölümleri Doğrusal Sarım Hattı BLDC PMSM ve EV Motorları İçin Düz Laminasyon WIND-ZR158-2







Sargı Makinesi Uygulaması:



BLDC Stator Düz Laminasyon Sargı makinesi, motor üreticileri için bir trenddir ve şunları isterler:



yüksek yuva doluluk oranı, küçük yuva boyutu, yüksek performanslı elektrik motorları üretmek







Sargı Makinesi Teknik Verileri:



Tel çapı: 0.1mm - 0.8mm (AWG38 - AWG20)



Stator toplam uzunluğu: Maksimum 400mm



Stator yığın yüksekliği: Maksimum 100mm



Yuva sayısı: Sınırlama yok



Tur sayısı: Sınırlama yok



Sargı hızı: 600RPM (Tel çapı boyutuna, yığın yüksekliğine göre)



Hava kaynağı: 0.4~0.7MPa



Makine gücü: 8KW



3 faz AC 380V 50~60Hz



Ağırlık: yaklaşık 900KGS



Boyut: 1100(G)*800(D)*2000(Y)mm







Sargı Makinesi WIND-ZR158 Rekabet Avantajları:



1. Japon tasarımı, Çin'de üretilmiştir



2. İki çalışma istasyonu 24SWG, 68 tur, 9 kutuplu diş statorunu 1.5 dakikada sarabilir (1.5 dakika/2 adet)



3. Her segment sarım bobinleri düzgün ve düzenli yer değiştirme,Mükemmel sarım katmanı sadece düzgün ve düzenli bir görünüme sahip olmakla kalmaz



    görünüm, aynı zamanda küçük dirençle iyi kaliteye sahiptir



4. İki veya üç istasyon otomatik yükleme cihazına sahiptir



5. 1 adet Stator Sargısı sarım döngü süresi (aşağıdaki sarım gereksinimleri)



    1.5 dakika/2 adet (2 çalışma istasyonu), 1.5 dakika/3 adet (3 çalışma istasyonu). Bir stator içinher kutup



68 tur tel sarımı gerektirir. Sarım 1. terminalden başlayacak ve tel terminallere kıvrılacak



ve ardından 1. Kutuplu 68 tur bobin sarılacak, daha sonra tel parçanın arka tarafından 4. kutba gidecek,



burada tekrar 68 tur saat yönünde ve tel 7. kutba hareket edecek ve tekrar 68 tur bobin sarımı



ve ardından küçük terminali kıvırma.







Düz Laminasyon Yığın Sargı Makinesi Özelliği:



1. Sargı iğnesinin yukarı ve aşağı hareketi ve laminasyon yığın demir çekirdeğinin dönüşü ile,



     herhangi bir iz sarılabilir. Bu nedenle, ürün sarım programını değiştirerek, karşılık gelen sargılar



    farklı çekirdek yığın kalınlığına ve farklı çekirdek kutuplarının tur sayısına kolayca ayarlanabilir



2.  İnsan-makine diyaloğu, çalışma modunun ve bakımın daha kolay olmasını sağlayabilir



3.  Spiral tel tur sayısı terminale kıvrılmış, keyfi olarak ayarlanabilir ve herhangi bir konumda 360° durabilir,



     Sonuç olarak, Köprü telini yerleştirmek ve genel döngü süresini kısaltmak basit ve kullanışlıdır.



     Üretim verimliliğini artırın



4. Sargı sırasında, her kattaki bobin sayısı, farklı ürünleri gerçekleştirmek için esnek bir şekilde değiştirilebilir



    türleri katmanı.



5. Bakır tel oluk açma işlemi yüksek performanslı Yaskawa kontrol sistemi ile gerçekleştirildiğinden



     ve Yaskawa servo motor, emaye telin yuvadaki konumunun kararlılığı sağlanabilir



     ve bu nedenle sarım süresini kısaltır.



6. Manuel veya otomatik robot kolu besleme yöntemleri seçilebilir.



    Otomatik yükleme ve boşaltma, üretim hatlarının tamamen otomatik üretimini gerçekleştirebilir,



    seri üretimde motor üreticisi müşterileri için işçilik maliyetlerinden tasarruf sağlar.



7. Sargı ekipmanının tüm birimleri tamamen standartlaştırılmıştır ve takımların değiştirilmesi kolaydır



    Genel sarım makinesi bakımı daha basit ve kullanışlıdır.

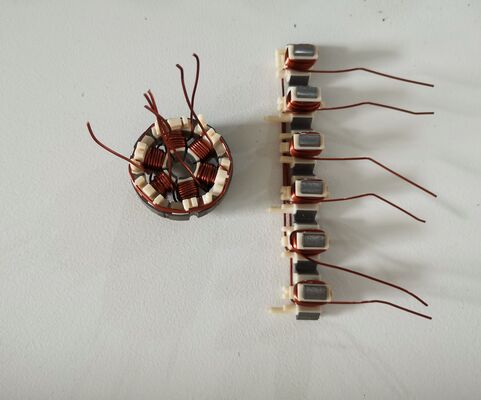

Örnek 9 kutup/diş vardır.



Sargı serisi :



1. kutup-4. kutup-7. kutup



2. kutup-5. kutup-8. kutup



3. kutup-6. kutup-9. kutup



Tel : 24SWG ÇİFT KAPLAMA







Sargı Makinesi Ana Yapılandırması:



Kontrol sistemi	Japonya Yaskawa
Servo sistemi	Japonya Yaskawa
Düşük voltajlı elektrik bileşenleri	Schneider
Dokunmatik Ekran	Weinview
Sensör/Limit Anahtarı	Omron
Vida kılavuzu	Hiwin
Pnömatik ünite	Airtac
Bilyalı Rulman	NSK
Senkronizasyon kayışı (Zamanlama kayışı)	Continental







BLDC Sargı Makinesinde iki seçenek vardır, biri vida çubuğu, diğeri kayıştır. İkisinin kullanımı



cihaz farklıdır: Vidanın uygulaması, döner hareketi somun aracılığıyla



doğrusal harekete dönüştürmektir. Kayış tahrikinin uygulaması, döner hareketi aktarmak, dönüş yönünü değiştirmek,



ve hız oranını değiştirmek. Vida tahriki, iyi çelik, büyük tork iletebilir, doğru konum, kolay



sık sık komütasyonda darbe titreşimi üretmek. Kayış iletimi, düzgün iletim, titreşimin ortadan kaldırılması,



ağır yük altında kolayca atılır. Bir, bilyalı vida Bilyalı vida, döner hareketi doğrusal harekete dönüştüren veya



doğrusal hareketi döner harekete dönüştüren ideal bir üründür. Bilyalı vida



vida, somun ve bilyadan oluşur. İşlevi, dönme hareketini doğrusal harekete dönüştürmektir, bu da daha fazla



bilyalı vidaların uzantısı ve gelişimidir. Bu gelişmenin önemi, yatağı



yuvarlanma hareketinden kayma hareketine değiştirmektir. Küçük sürtünme direnci nedeniyle, bilyalı vidalar yaygın olarak kullanılır



çeşitli endüstriyel ekipman ve hassas aletlerde.





Bilyalı vida, güç aletleri ve hassas makinelerde en sık kullanılan iletim elemanıdır. Onun



ana işlevi, dönme hareketini doğrusal harekete dönüştürmek veya torku eksenel tersine çevirme



kuvvetine dönüştürmek, aynı anda yüksek hassasiyet, tersine çevrilebilirlik ve yüksek verimlilik özellikleri ile.



Bilyalı vida özellikleri:





1. Boşluk yok, yüksek rijitlik



Bilyalı vidaya ön yük eklenebilir, çünkü ön yük, eksenel boşluğu bir



negatif değer, ve sonra daha yüksek bir rijitlik elde edin (bilyalı vida, bilyalar aracılığıyla basınç verir, gerçekte



mekanik cihazlar vb. için kullanımda, bilyalar nedeniyle İtme kuvveti, telin rijitliğini artırabilir



kısım).





2. Yüksek hızlı besleme olabilir



Bilyalı vida, yüksek hareket verimliliği ve düşük ısı nedeniyle yüksek hızlı besleme (hareket) elde edebilir



oluşumu.





3. Yüksek hassasiyet garantisi

Bilyalı vida çifti, dünyanın en yüksek seviyedeki makine ve ekipmanları ile tutarlı olarak üretilir



Japonya'da üretilmiştir. Özellikle, sıcaklık ve nem fabrikada sıkı bir şekilde kontrol edilir



çeşitli işlemleri taşlama, montaj ve inceleme için çevre, mükemmel kalite nedeniyle



yönetimi. Sistem, tam doğruluğu sağlar.





4. Kayar vidaya kıyasla, tahrik torku 1/3'tür



Bilyalı vida çiftinin vida mili ve somun arasında birçok yuvarlanma bilyası olduğundan, daha yüksek



hareket verimliliği elde edilebilir. Önceki kayar vida çifti ile karşılaştırıldığında, tahrik



torku 1/3 veya daha azına ulaşır, yani aynı hareket sonucunu elde etmek için gereken güç, 1/3'tür



yuvarlanma vidası çiftinin. Elektrik tasarrufuna yardımcı olur.





5. Mikro besleme olabilir

Bilyalı vida çifti bilyalı hareket kullandığından, başlangıç torku çok küçüktür ve sürünme



kayma hareketi gibi fenomen meydana gelir ve doğru mikro besleme garanti edilebilir.



İkincisi,  zamanlama kayışı, çelik tel halat veya cam elyafı güçlü katman olarak ve



poliüretan (poliüretan zamanlama kayışı) veya neopren kauçuk (kauçuk zamanlama kayışı) ile kaplanmıştır. İç



kayışın çevresi diş şeklinde yapılır ve dişli kayış kasnağı ile kenetlenir. Ne zaman



zamanlama kayışı tahrik edilir, iletim oranı doğrudur, mil üzerindeki kuvvet küçüktür, yapı



kompakt, yağ direnci, aşınma direnci iyidir, yaşlanma karşıtı performansı iyidir, genel



kullanım sıcaklığı -20°C-80°C, v<50m>



senkronizasyon. Zamanlama kayışı tahriki, iç çevresel yüzeyinde eşit aralıklı bir diş profiline sahip bir halka kayışından oluşur



ve buna karşılık gelen bir anastomoza sahip bir tekerlek. Birleştirir



kayış tahriklerinin, zincir tahriklerinin ve dişli tahriklerinin avantajları. Dönerken, güç, kenetlenerek iletilir



dişleri tekerleğin diş olukları ile. Senkron kayış tahriki doğru bir iletim oranına sahiptir,



kayma yok, sabit bir hız oranı elde edebilir, düzgün iletim, titreşim emilimi, düşük gürültü,



iletim oranı aralığı, genellikle 1:10'a kadar. İzin verilen hat hızları 50M/S'ye kadar, güç iletimi



birkaç watt'tan yüzlerce kilovata kadar. Yüksek iletim verimliliği, genellikle %98'e kadar, kompakt yapı,



çok eksenli iletim için uygun, yağlama yok, kirlilik yok, bu nedenle kirliliğe izin verilmeyen yerlerde çalışabilir ve çalışma ortamı zordur. Bu ürün tekstil, makine



aletleri, tütün, iletişim kabloları, hafif sanayi, kimya sanayi, metalurji, enstrümantasyon



ekipmanları, gıda, madencilik, petrol, otomotiv ve diğer endüstrilerde çeşitli mekanik



iletim türlerinde.



Senkron kayışın özellikleri:



(1) Doğru iletim, çalışma sırasında kayma yok ve sabit iletim oranı;

(2) Düzgün iletim, tamponlama, titreşim azaltma, düşük gürültü ile;

(3) Yüksek iletim verimliliği, %0.98'e kadar, önemli enerji tasarrufu etkisi;

(4) Kolay bakım, yağlama yok, düşük bakım maliyeti;

(5) Hız oranı aralığı geniştir, genellikle 10'a kadar, hat hızı 50m/s'ye ulaşabilir, büyük bir güç ile

    iletim aralığı, birkaç watt'tan birkaç yüz kilovata kadar;



(6) 10m'ye kadar bir merkez mesafesi ile uzun mesafe iletimi için kullanılabilir.

Üçüncüsü, farklı noktalar

1. Vidanın uygulaması, döner hareketi somun aracılığıyla doğrusal bir harekete dönüştürmektir. The

senkron kayış iletiminin uygulaması, döner hareketi aktarmak, dönüş yönünü değiştirmek,



ve hız oranını değiştirmek. Çubuk tahriki, iyi çelik ile, büyük tork iletebilir, doğru konum,



ve sık sık komütasyonda darbe titreşimi üretmek kolaydır. Bilyalı vida ve somun arasında boşluk olmaması nedeniyle, doğrusal hareketin doğruluğu yüksektir, özellikle sık komütasyonda



boşluk telafisi olmadan. Bilyalı vida ve somun arasındaki sürtünme çok küçüktür ve dönmesi çok kolaydır. Kayış iletimi, düzgün iletim, titreşimin ortadan kaldırılması,



ağır yük altında kolayca atılır.



2. Bilyalı vida ve dişi vida arasında boşluk olmaması nedeniyle, doğrusal hareket olduğunda hassasiyet yüksektir, özellikle sık komütasyon boşluk telafisine ihtiyaç duyulmadığında. Bilyalı vida ve somun arasındaki sürtünme çok küçüktür ve dönmesi çok kolaydır. Bilyalı vida telinin prensibi, dönme hareketini doğrusal harekete dönüştürmek ve torku eksenel tersine çevirme kuvvetine dönüştürmektir. Yüksek hassasiyet, tersine çevrilebilirlik ve yüksek verimlilik gibi özelliklere sahiptir, bu da doğrusal hareket serisi için bir sıçramadır.



3, kayış tahriki basit bir yapıya, düzgün iletime, düşük maliyete ve tampon titreşim emme



özelliklerine sahiptir; bilyalı vida ve motorun esnek bağlantı sağlamak için ortadaki bir kuplöre bağlanması gerekir. Zamanlama kayışı, senkron bir tekerlek ile doğrudan motor çıkış miline bağlanabilir.
