Armatür Deneme Ekipmanı DC Direniş Endüktans Fırtına İzolasyonu Hi-Pot Dönüşümü

Armatür Test Cihazı DC Direnç Endüktans Dalgalanma İzolasyonu Hi-Pot Dönüşü WIND-ATS

Armatür test makinesi WIND-ATS-300

(1)Test Öğeleri

Bu armatür test makinesi, çubuk-çubuk direncini, kaynak direncini, dielektrik dayanımını (Hi-pot),

yalıtım direnci ve dönüş-dönüş yalıtımı, test öğelerinin tümü ekranda gösterilebilir,

Veya bir öğeyi seçip tek tek gösterebilirsiniz.

Yükleme ve test modu, güvenlik kapağı kaydırılarak değiştirilebilir.

Test paneli, güvenlik kapağı çalışma istasyonunun üzerine kaydırıldığında teste başlar.

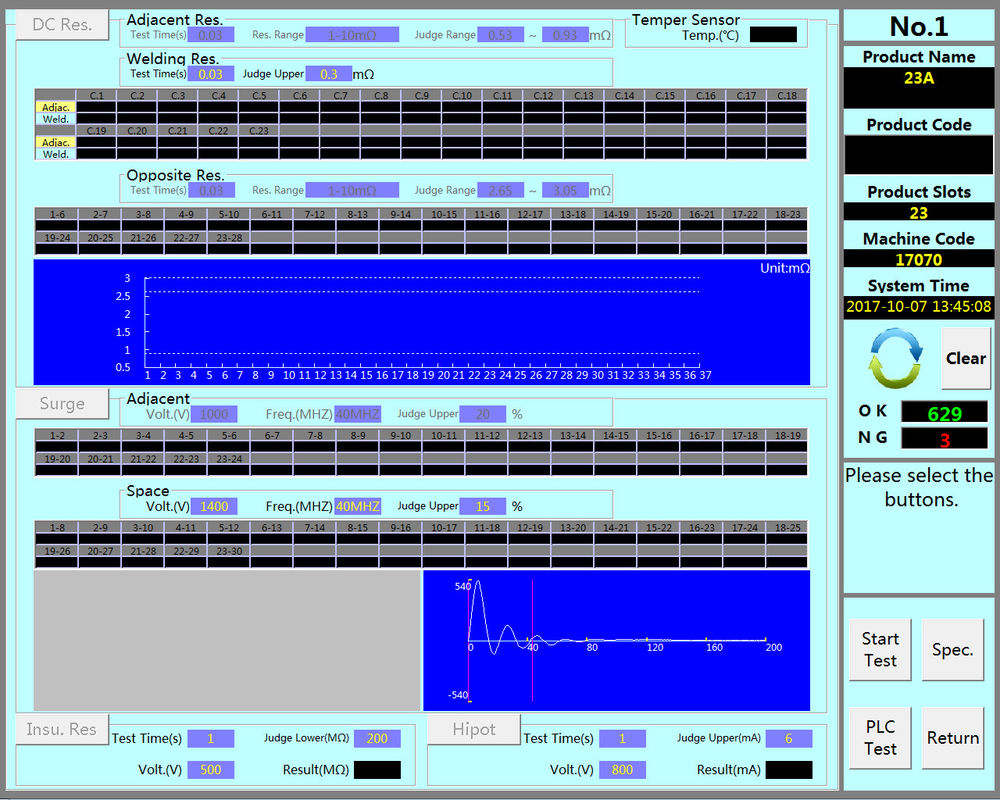

Ekran içeriği İlk fotoğraf olarak (makinenizin ekranı İngilizce olacaktır)

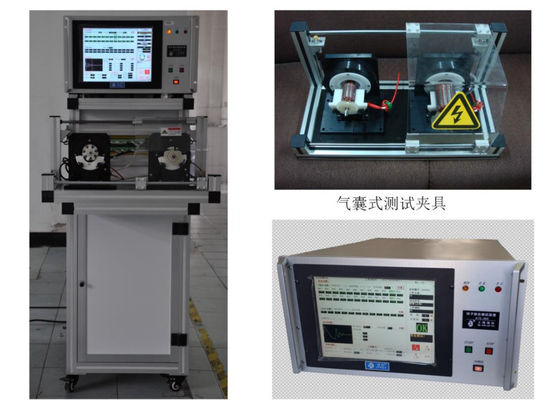

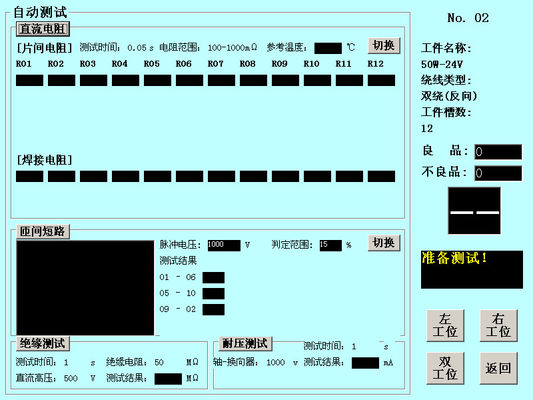

Aşağıdaki gibi marş motoru WIND-ATS-02 için armatür test makinesine benzer test öğeleri İkinci düşüş

(2)Makine Üniteleri

Kontrol : 15'' Dokunmatik Ekranlı Endüstriyel Gömülü Sistem
Röle: Japonya Panasonic veya Tyco
Yüksek gerilim rölesi:Doğru
Pnömatik parçalar: Airtac

Güç kaynağı: Meanwell

Güç: AC220V ±%10 @60Hz, Hava basıncı: 0,4-0,6Mpa, Sıcaklık: 0-45°C

(3)İstatistiksel fonksiyon

Test makinesi her ürünün test verilerini otomatik olarak kaydeder,

ve USB arayüzü aracılığıyla harici olarak okunabilir

İstatistik arayüzü ekran içeriği:

1. Test edilen toplam armatür sayısı.

2.Nitelikli ürün sayısı (Geçme oranı).

3.Kalifiye olmayan ürün sayısı (kalitesiz ürün oranı, her testte başarısız olan ürünler ayrı ayrı sayılabilir)

(4)İsteğe bağlı işlevler (ek maliyet gereklidir)

1. Barkod veya QR kodunun okunması

Test edilen ürünün seri numarası, müşteri tarafından belirlenen barkod veya QR kod türü formatına göre okunabilir, böylece ürün seri numarası, ürün test verilerine birebir karşılık gelir.

2. Lazer markalama cihazı, kodlama cihazı veya etiket baskısı

Testten sonra nitelikli veya niteliksiz ürünleri işaretlemek ve tanımlamak için işaretleme cihazını, kodlama cihazını veya etiket baskısını yapılandırmak için ekipmana bağlanabilir.

3. Niteliksiz NG ürün yığını

Niteliksiz NG ürünlerini test edildikten sonra depolamak için kullanılır. Operatör, ekipmanın bir sonraki teste başlayabilmesi için, test edilen niteliksiz ürünleri belirlenen yere koymalıdır. Ürünlerin yanlış yerleştirilmesini önleyin.

4. Otomatik montaj hattı koordinasyonu

Genel otomatik üretimin ihtiyaçlarını tamamlamak için bağımsız entegrasyonu kolaylaştırmak amacıyla otomatik montaj hattının IO kontrolü ve iletişim kontrolü ile işbirliği yapmak için kullanılır.

5. Veritabanı işlevi

Ağ oluşturduktan sonra test verileri otomatik olarak sunucuya yüklenebilir ve EXCEL formatında kaydedilebilir. İki boyutlu kod tarama sistemi entegre edilmiştir yani motor testi başlamadan önce motor üzerindeki iki boyutlu kod taranır. İki boyutlu kod, kolay takip için motorun test verilerine tek tek karşılık gelir

(5)Makine avantajları

A. Tüm test öğeleri ekipman tarafından otomatik olarak değerlendirilir, bu da testin dezavantajlarını ortadan kaldırır.

Ürün tarafından manuel olarak belirlenen geleneksel test yöntemleri.

B. Sarma, montaj ve kaynak üretim prosesindeki kusurları hızlı ve doğru bir şekilde tespit edin

Motorun ve operatörün tamir etmesi için uygun olan arızanın yerini belirtin.

kusurlu ürün.
c.Cihazın yüksek voltaj testinin voltajı otomatik olarak ayarlanıp üretilir,

istikrarlı ve kullanışlı.
