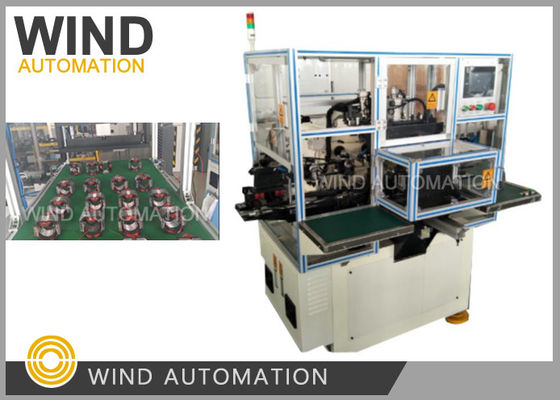

Stator sarma makinesi Estatores 2 kutuplu alan sarmal Tam otomatik özel yapımı

Tamamen AUtamatikStatorDönüştürme makinesiWIND-ASW-4

İşlem süreci:

Operatör sol tarafta 4 statörü yükler, başlat düğmesine basar, makine otomatik olarak sarmaya başlar,

Bu arada, makine sarılırken, operatör diğer 4 statörü sağ tarafa yükler.

Makine önceki 4 statör sargısını bitirir ve sonraki 4 statör sargısını yapar.

Sol/Sağ taraf Alternatif yükleme/kargolamada

Makine boyutu: 1.5M (soldan sağa) * 2.4M (önden arkaya) * 1.8M

Ana veriler:

PLC: Japonya Mitsubishi

Ana motor: Yerel marka 3 fazlı AC motor
Dokunmatik ekran: Weinview

Silindir: Hava saldırısı

Valf:SMC

Gergi: Mekanik gergi

Teknik parametreler:
Kablo çapı aralığı: 0.2 ~ 1.0 mm
Min statörün iç çapı: 30 mm
Statorun en büyük çapı: 120 mm
Hava akışı basıncı: 4~6 Kg/cm2
Makinenin toplam gücü: 4.0 KW
Voltaj: üç fazlı AC 380V 50/60 Hz
Ağırlık: 1100 Kg

Stator için farklı yığın yüksekliği vardır, çoğu bobin 274turns,AWG25,

Dört istasyon tam otomatik statör sarma makinesi WIND-ASW-4

Saatte 200 adet üretebilir.

Trail Run için gerekli malzemeler

1 Farklı yüksekliğe sahip statörler her biri 20 adet

2 kablo 2 kova her biri

3 şekillendirilmiş kağıt her biri 300 adet

Referans için her biri 1 adet.

Tüm tipleri göndermek zorunda değilsin.

ve en yüksek boşluk doldurma oranına sahip tipik statörleri seçebilir,

Deneme için farklı yığın yüksekliği ve farklı tel boyutu ile

2 istasyonlu statör sargı WIND-ASW-2

3 istasyonlu statör sargı WIND-ASW-3

4 istasyonlu statör sargı WIND-ASW-4

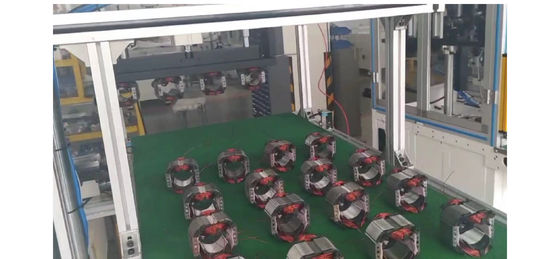

Müşterinin fabrikasında çalışan statör, statör sarma makinesi günlük çıkışına göre

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

Uygulama:

Karıştırıcı, öğütücü, elektrikli alet, elektrikli süpürge kaplayan iki kutuplu giriş statörü.

Rekabet avantajları:

1. Tamamen otomatik statör sarma makinesi,Automatik olarak aletleri yükler, telleri sıkıştırır

2. Yüksek yuva doldurma hızı için otomatik sarma iki kutup statör

3. Kolay Operasyon, operatör sadece armatür üzerinde stator yüklemek ve yara stator boşaltmak gerekir

3Yüksek hacimli motor üreticileri için çok popüler

Parametreler:

Yığın yüksekliği 10-70 mm

Stator kimliği 20-60 mm

Stator OD 50-130mm

Stator direkleri No 2

Kablo çapı 0.15-1.3 mm

Yağlama modu: Sürekli yağlama yağlama makinesi

AC380V, 50/60Hz, 4.5KW, hava basıncı 57kg/cm2

Yaklaşık 1200 kg, 1500 x 2100 x 1650 mm.

NCM numarası / HS kodu:8479811000

Lütfen statör daha geniş video görmek için aşağıdaki resme tıklayın
